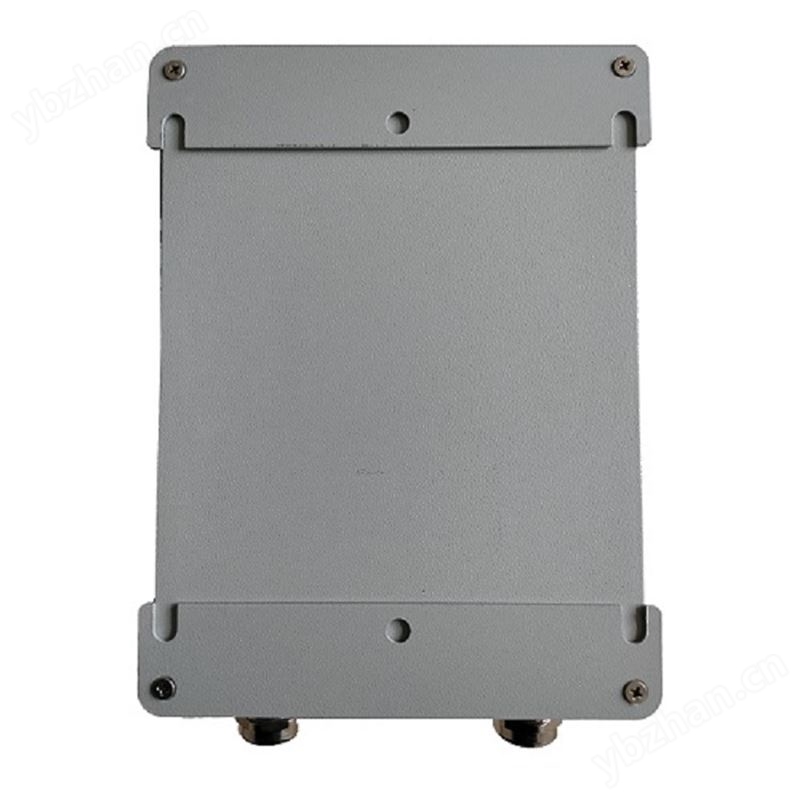

一，壁掛式氧化鋯氧量分析儀概述

氧化鋯氧量分析儀由轉換器和檢測器（俗稱氧探頭）組成，在檢測器的核心元件氧化鋯濃差電池上，采用了納米材料和＊＊＊生產工藝，在電極涂層上添加抑制電極老化的添加劑。大大提高了氧化鋯測量探頭的精度和使用壽命。檢測器采用直插式探頭結構，不需取樣系統，能及時反映鍋爐內燃燒狀況，如與自控裝置配合使用，可有效地控制燃燒狀況。轉換器采用單片機智能化設計，漢字液晶顯示，使數據顯示、功能控制具有人性化；可與各類型ＤＣＳ數據接入設備連接。使儀表的操作變的簡單，容易掌握。

產品具有以下特點：

１．　通用性較強，可以直接替換其它廠家氧量分析儀。

２．　大屏幕藍底白字ＬＣＤ顯示。

３．　全中文操作菜單（出口產品可以提供英文菜單）。

４．　氧量量程０．０１－２５．００％內自由設定（＊＊＊量程０－５％）。

５．　溫度采用ＰＩＤ控溫，恒溫點７００℃和７５０℃（可現場選擇）。

６．　可設置氧量上、下限報警指示，溫度上、下限報警指示。

７．　本底電勢一鍵校正。

８．　可用標準氣在線校準。

９．　?。矗玻埃恚翗?biāo)準電流輸出與主電路光電隔離，可直接遠傳進入ＤＣＳ系統。

１０．　多種故障信息提示。

二、工作原理

壁掛式氧化鋯氧量分析儀是一種高溫電解質濃差電池，在數度的高溫環境下，具有能產生氧離子遷移的導電性能，由于被測氣體（煙氣或其它氣體）與參比氣體（空氣或其它氣體）在氧化鋯兩側鉑電極的氧分壓不同，在兩極間有一定數量的氧離子遷移而產生了氧濃差電勢，其電勢值與氧濃度的關系，可

以用能斯特（Ｎｅｒｎｓｔ）公式來表示：

Ｅ＝ＲＴ／４Ｆ×ＬｎＰ１／Ｐ２

式中：Ｅ—氧濃差電勢（Ｖ）

Ｒ—理想氣體常數（８．３１４Ｊ／ｍｏＬＫ）

Ｔ—溫度值（Ｋ）

Ｆ—法拉第常數（９６５００ｃ／ｍｏＬ）

Ｐ１—參比氣體分壓（空氣）

Ｐ２—被測氣體分壓

變送器把所測量出的數據，經單片機計算轉換，將氧含量在液晶屏上顯示出來，同時轉換成電流信號供計算機或計錄儀使用。

三、分體式氧化鋯氧量分析儀　　技術指標

量程：　　　?。埃埃薄玻担埃埃ィ希玻砍虖模担埃埃ィ玻担埃埃?nèi)自由設置）

輸出信號：?。础　玻埃恚痢∝?fù)載電阻≤５００Ω　隔離

重復性：　　　滿量程的０．５％

基本誤差：　１％（滿量程）

穩定性：　?。保ィ▋x器連續檢定４ｈ）

響應時間：　當標準氣體從檢測器入口引入時計，５秒內達到９０％的響應

環境溫度：　檢測器?。保啊妗福啊妗　　∞D(zhuǎn)換器　０℃～４０℃

電源及功耗：電源２２０－１０％ＶＡＣ，功耗為１５０Ｗ

樣氣溫度：　　　≤７００℃（７００℃以上協商供貨）

樣氣壓力范圍：１０ＫＰａ

檢測器長度：　　０．４ｍ；０．８ｍ；１．０ｍ；１．２ｍ；（其他長度可根據用戶要求生產）

四、　轉換器安裝尺寸

盤裝橫式表：外形尺寸１６０＊８０ｍｍ＊２５０ｍｍ，開孔尺寸１５２＊７６ｍｍ　　

盤裝豎式表：外形尺寸８０＊１６０ｍｍ＊２５０ｍｍ，開孔尺寸７６＊１５２ｍｍ　　

盤裝方式表：外形尺寸１６０＊１６０＊１５０ｍｍ，開孔尺寸１５２＊１５２ｍｍ

盤裝方式表：外形尺寸１４４＊１４４＊１５０ｍｍ，開孔尺寸１３８＊１３８ｍｍ

墻掛式表：　　外形尺寸２６０＊２００＊１００ｍｍ

五、配套檢測器（探頭）的構造

檢測器由防塵裝置、氧化鋯管、加熱爐、熱電偶、氣體導管、接線盒以及殼體等主要部件組成。整個裝置采用全封閉型結構，以增加整個裝置的密封性能，提高使用壽命。對高粉塵的檢測環境，為達到好的過濾效果，加裝了多孔陶瓷過濾器。

檢測器內的氧化鋯管是核心元件　，屬陶瓷易碎品，運輸和安裝使用過程中應避免劇烈震動，以免損壞。檢測器內加熱爐的作用是提供氧化鋯元件正常工作所需的溫度，為延長加熱爐的壽命，在工藝上作了＊＊＊處理。因檢測器本身帶有加熱裝置，從而在低于７００℃的環境中能正常工作。

六、　檢測器的現場安裝條件

６．１氧量檢測器的現場安裝條件

避開震動場合；

環境溫度要在儀器規定范圍內；

接線盒要避開高輻射熱源；

盡可能避開腐蝕性氣體；

要有足夠的工作空間；

６．２　　取樣點的位置選擇

取出的氣樣能快速反映工藝狀態的變化情況，即氣體要具有代表性。

為避免ＳＯ２　的冷凝，取樣點氣體溫度應高于３００℃，其范圍為３００—６００℃　　。

取樣點的溫度、壓力、流量等參數不應變化太大。

取樣探頭的長度應達到煙道直徑的１／３。

切忌在管道、煙道底部開口取樣。

取樣點的附近爐堂、煙道應無泄漏，否則將造成測量誤差。

要選擇在易于維護、檢修的地方。

６．３　氧量檢測器的安裝

預先加工好帶法蘭的設備短接管，孔徑為７６，長度約為４００ｍｍ。按要求選好取樣位置（爐壁或管道），開一個７６　的孔，將短接水平焊接到爐壁上，焊接時要保證焊接處不漏氣。把檢測器插入短接管中，接管法蘭與檢測器法蘭之間墊上２—４ｍｍ　厚的石棉墊，旋緊４　個螺栓，使其不漏氣即可。
