產品特點

1、內置進口24GHz雷達流量計、26GHz雷達液位計、CW平面微帶陣列天線雷達，非接觸檢測，二合一產品可實現流量、水位、瞬時流量和累積流量。

2、全天候、高頻微波測距技術，可實現在線自動監測，無人值守。

3、天線發射頻率靈活可調，抗干擾能力強。

4、可設置多種數據通訊接口RS-232/RS-485，方便用戶接入系統。

5、施工安裝簡單，測量操作結合睡眠模式（正常工作時約300mA，睡眠模式小于1mA），節能降耗，經濟適用。

6、非接觸式儀表不破壞水的流動狀態，保證測量數據準確。

7、IP67防護等級，不受氣候、溫度、濕度、風、泥沙和漂浮物的影響，適用于汛期大流量環境。

8、防凝露、防水、防雷設計，適用于各種戶外環境。

9、外形小巧，安裝方便，維修方便。

10、擁有自主知識產權的國產品牌，本地化服務響應支持。

11、核心部件有《檢測報告》華東檢測中心水文儀器s”。

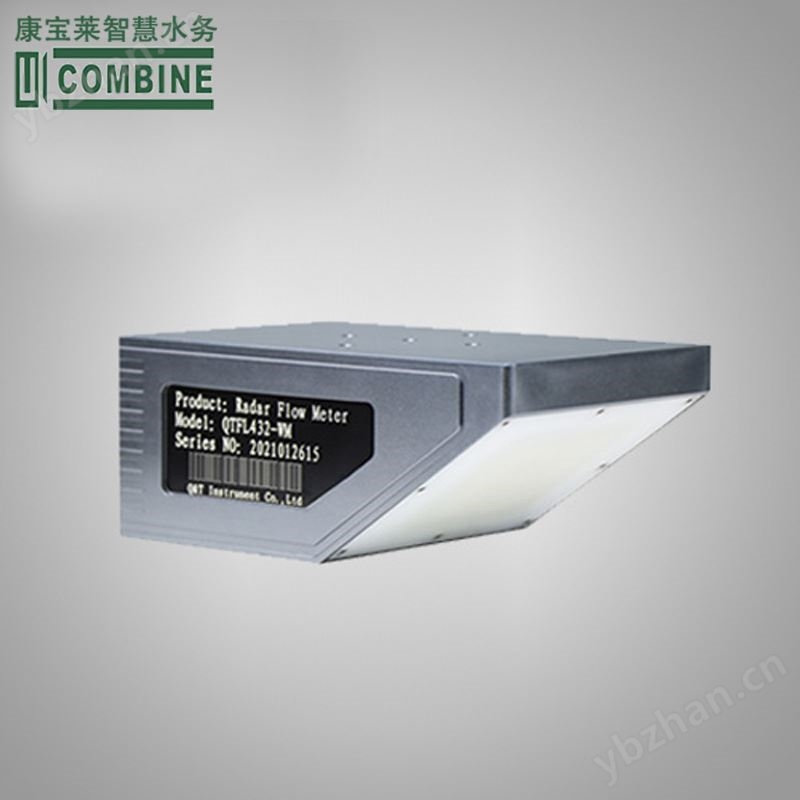

雷達流儀表，作為一種水等級儀表和流速采用微波技術，結合成熟的雷達水位測量技術儀表和雷達測速儀 主要應用于水的測量明渠的水位和流速，如河流、水庫閘門、地下河道管網和灌溉渠道。

該產品可有效監測水位、流速、流量的變化狀態，從而為監測單元提供準確的流量信息。

應用領域

雷達流量計廣泛應用于水文調查、地表水資源監測、灌區水量計量計量、河道監測，以及河流、水庫、湖泊、潮汐、灌渠（明渠）、河道等天然水域。渠道、農田管道。水質監測。

雷達流量計還適用于城市內澇、城市污水、市政進排水監測、防洪、防洪、地下管網等水位監測以及排水管網、排水口、水電站生態排放流量監控等領域，適用于規則和不規則的部分。

雷達流量測量系統可實現明渠、天然河流流量和水體數據的全天候自動采集和實時監測。

技術參數

表 1：工作條件參數

范圍描述
電源電壓直流 7～ 24V
電流（12V電源）正常工作時約300mA，睡眠模式下不到1mA。
工作溫度-35℃ ～ 70℃
防護等級IP67
發射頻率24.000 ～ 24.250GHz
通訊接口RS-232 / RS-485
通訊協議MODBUS-RTU / 定制協議 / SZY206-2016《水資源監測數據傳輸協議》

表 2：測量參數

范圍描述
速度范圍0.15 ～ 15m/s
速度精度±1% FS，讀數的 ±2.5%
速度分辨率0.01m/s
距離范圍1.5 ～ 40m
距離精度±1cm
距離分辨率1毫米
天線波束角流速：14×32゜水位：11×11゜
間隔時間1 ～ 5000分鐘

表 3：外觀參數

范圍描述
流量計尺寸（長x寬x高）302×150×156mm
支撐尺寸（長x寬x高）100×100×100mm
重量流量計+支架： 5.8公斤
筑屋材料鍍鋅、不銹鋼板
