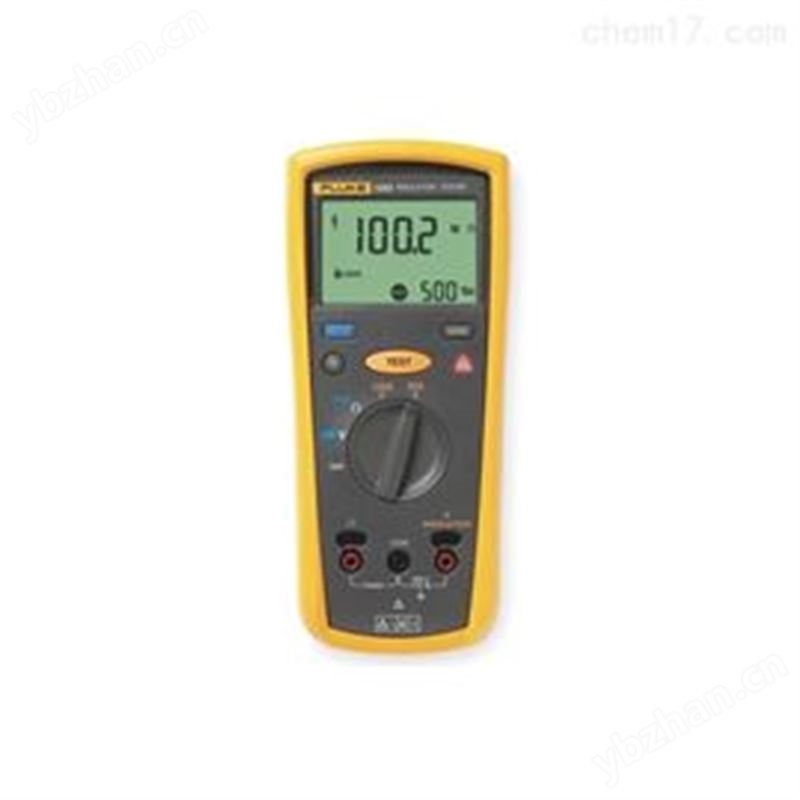

交流/直流電壓測量

精度

量程

600.0 V

分辨率

0.1 V

50 Hz至400 Hz±（讀數的% +位數）

±(2% + 3)

輸入阻抗

3 MΩ（標稱），< 100 pF

共模衰減率（1 kΩ 不平衡）

直流時> 60 dB、50或60 Hz

過載保護

600 V rms或直流

接地連接電阻測量

范圍/分辨率

20.00Ω

0.01Ω

200.0Ω

0.1Ω

2000Ω

1.0Ω

20.00 kΩ

0.01 kΩ

精度

±(1.5% + 3)

過載保護

2 V rms或直流

開路測試電壓

> 4.0 V, < 8 V

短路電流

> 200.0 mA

絕緣規格

測量值范圍

0.01 MΩ 至2000 MΩ

測試電壓

500 V、1000 V

測試電壓準確度

+ 20%，- 0%

短路電流

1 mA（標稱）

自動放電

放電時間< 0.5秒，C = 1 µF或更少

帶電電路指示器

在初始化測試前，如果終端電壓> 30 V，進行抑制測試

*大電容性負載

在1 µF以下的負載可操作

測量精度

500 V

±(1.5% + 5)

1000 V

2000 MΩ 以下，±(1.5% + 5)；2000 MΩ 以上，±(10% + 3)

通用技術指標

施加到任何端子的*大電壓：

600 V AC rms或DC

存放溫度

-40°C至60°C（-40°F至140°F）

工作溫度

-20°C至55°C（-4°F至131°F）

溫度系數

溫度< 18°C或> 28°C（< 64°F或> 82°F）時，0.05 x（精度）/°C

相對濕度

10°C至30°C（50°F至86°F）時，0%至95%

30°C至40°C（86°F至104°F）時，0%至75%

40°C至55°C（104°F至131°F）時，0%至40%

振動

隨機，2 g，5-500 Hz，依據MIL-PRF-28800F 2類儀器

撞擊

按照IEC 61010-1第2版的規定，1米跌落（1米跌落測試，六面，橡木地板）

電磁兼容性

在一個3 V/M的射頻磁場內，精確度=精度(EN 61326-1:1997)

安全性

符合ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04，和IEC/EN 61010-1第2版，IV類測量600 V (CAT IV)

認證

CSA按照標準CSA/CAN C22.2 No. 61010.1-04；TUV按照標準IEC/EN 61010-1第2版

電池

四節AA電池（NEDA 15A或IEC LR6）

電池壽命

絕緣測試用途：

室溫條件下，新的堿性電池可供儀表進行至少1000次絕緣測試。這些標準結果是在將1000 V通過1 MΩ 電阻的情況下測得的，工作周期為5秒鐘開，25秒鐘關。

電阻測量：

室溫條件下，新的堿性電池可供儀表進行至少2500次接地連接絕緣測量。這些標準結果是在1Ω 電阻的情況下測得的，工作周期為5秒鐘開，25秒鐘關。

尺寸（高x寬x長）

5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in)

重量

550 g (1.2 lb)

IP防護等級

IP40

海拔

工作海拔

2000 m CAT IV 600 V, 3000 m CAT III 600 V

非操作（存放）

12000 m

過量能力

110%量程

內含附件

TL224測試導線，TP74測試探頭，夾子零件號為1958654（紅色）和1958646（黑色），皮套和遠程探頭

交流/直流電壓測量

精度

范圍

600.0 V

分辨率

0.1 V

50 Hz至400 Hz ± (%讀數+數字)

± (2 % + 3)

輸入阻抗

3 MΩ（標稱值）, < 100 pF

共模抑制比 （1 kΩ不平衡)

> 60 dB，在直流、50或60 Hz時

過載保護

600 V有效值 或直流

接地線電阻測量

量程/分辨率

20.00 Ω

0.01 Ω

200.0 Ω

0.1 Ω

2000 Ω

1 Ω

20.00 kΩ

0.01 kΩ

精度

± (1.5 % + 3)

過載保護

2 V有效值或直流

開路測試電壓

> 4.0 V, < 8 V

短路電流

> 200.0 mA

絕緣技術指標

測量范圍

0.01 MΩ至10 GΩ

測試電壓

50 V、100 V、250 V、500 V、1000 V

測試電壓準確度

+ 20 %, - 0 %

短路測試電流

1 mA，標稱值

自動放電

當C = 1 µF或更小時，放電時間<0.5 s

帶電電路檢測功能

在進行測試初始化之前，如果檢測到大于30 V的電壓，則禁止進行測試。

*大容性負載

在高達1 µF的負載下可工作。

一般技術參數

施加到任意端子上的*大電壓

600 V交流有效值或直流

儲存溫度

-40 °C至60 °C（-40 °F至140 °F）

工作溫度

-20 °C至55 °C（-4 °F至131 °F）

溫度系數

0.05 ×（給定準確度）/ °C，溫度< 18 °C或> 28 °C（< 64 °F或> 82 °F）時

相對濕度

0 %至95 %，在10 °C至30 °C（50 °F至86 °F）時

0 %至75 %，在30 °C至40 °C（86 °F至104 °F)

0 %至40 %，在40 °C至55 °C（104 °F至131 °F）

抗振性

隨機，2 g，5-500 Hz，符合MIL-PRF-28800F，Class 2儀器的要求

抗沖擊性

1米跌落，符合IEC 61010-1第2版（1米跌落試驗，6面，橡木地板）的要求

電磁兼容

在3 V/M的RF場中，準確度=給出的準確度（EN 61326-1:1997）

安全

符合ANSI/ISA 82.02.01（61010-1）2004、CAN/CSA-C22.2 No. 1010.1和IEC/EN 61010-1第2版對CAT IV 600 V設備的要求

認證

CSA，符合標準CSA/CAN C22.2 No. 1010.1；TUV，符合標準IEC/EN 61010-1第2版

電池

4節AA型號的電池（(NEDA 15A或IEC LR6）

電池壽命

用于絕緣測試時:

在室溫下用新電池至少可進行1000次絕緣測試。測試均指標準測試:1000 V，至1 MΩ，占空比為5秒鐘打開，25秒種關閉。

電阻測量時:

在室溫下利用新電池至少可進行2500次接地電阻測量。測試均指標準測試:1 Ω，占空比為5秒鐘打開，25秒鐘關閉

尺寸

5.0 cm高×10.0 cm寬×20.3 cm長（1.97 in高×3.94 in寬×8.00 in長）

重量

550 g（1.2 lb）

IP等級

IP40

海拔高度

工作

2000 m CAT IV 600 V，3000 m CAT III 600 V

非工作（儲存）

12,000 m

過載能力

110 %范圍
