如何安裝和設置LB-05油室泄漏保護器？
?安裝和設置LB-05油室泄漏保護器?，核心在于?正確接線、合理安裝、規范調試?。該裝置主要用于潛水泵油室、電機腔、接線盒等部位的漏水檢測與保護，一旦檢測到滲漏或過熱信號，能及時切斷電源并發出故障指示，保障設備安全運行。
一、安裝前準備
?確認使用環境?
工作電壓：?AC 220V/50Hz?；
環境溫度：-20℃ ~ +70℃；
相對濕度：≤95%RH（不結露）；
安裝場所應無腐蝕性氣體、通風良好。
?檢查設備完整性?
核對型號是否為 ?LB-05 泄漏保護器?；
檢查外殼是否完好，無壓塌或變形；
確認端子排、指示燈、復位按鈕功能正常。
?工具準備?
螺絲刀、萬用表、剝線鉗、導軌鎖扣；
絕緣手套與安全防護裝備。
二、安裝方式

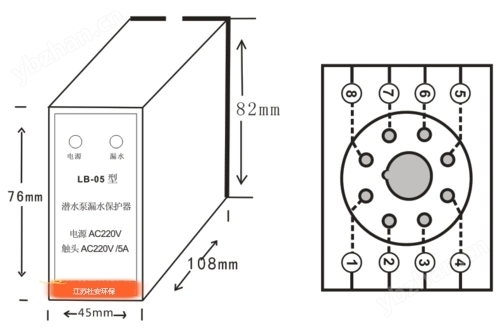

LB-05采用?DIN35標準導軌安裝?，適用于控制柜內嵌式安裝：
將保護器卡入配電柜的35mm標準導軌；
向下按壓至鎖定位置，并用隨機緊固件固定底座，防止松動；
安裝時確保產品貼緊安裝面，避免金屬外殼受壓變形影響性能 。
?注意?：若金屬外殼配有絕緣外套，?嚴禁拆除或擠壓?，否則可能影響絕緣性能 。
三、接線說明（共8個端子）
端子 | 功能 | 連接說明 |
?1 (L)? | 電源火線輸入 | 接AC 220V火線 |
?2 (N)? | 電源零線輸入 | 接AC 220V零線 |
?3 (S-IN)? | 滲漏信號輸入 | 接水泵P31/P32信號線，連接油室水份檢測電極 |
?4 (COM_S)? | 信號公共端 | 與傳感器形成回路 |
?5 (P-IN)? | 過熱信號輸入 | 接水泵P11/P12，連接PTC熱敏電阻或常閉溫控開關 |
?6 (COM_R)? | 繼電器公共端 | 故障輸出公共點 |
?7 (NO)? | 常開觸點輸出 | 故障時閉合，可接報警器或PLC輸入 |
?8 (NC)? | 常閉觸點輸出 | 故障時斷開，常用于切斷主控回路 |
特別說明：
若無過熱信號輸入，需將?端子5與6短接?，否則保護器無法正常工作 ；
傳感器供電由內部提供 ?DC12V?，無需外接電源 ；
繼電器輸出容量為 ?5A/250VAC 或 5A/30VDC?，可直接控制接觸器線圈 。
四、面板功能與運行指示
?電源/L（綠燈）?：通電即亮，表示供電正常 ；
?滲漏/S（紅燈）?：滲漏故障時點亮，正常時不亮 ；
?過熱/P（紅燈）?：溫度異常時點亮，表示繞組或軸承過熱 ；
?復位/R按鈕?：故障排除后手動按下復位，恢復運行狀態 。
五、調試與故障排查
?上電測試?
合上電源，綠燈應亮起；
若綠燈不亮，檢查1、2號端子是否有220V電壓，若無則排查供電線路 。
?滲漏信號測試?
斷開端子3、4接線，按復位鍵；
若“滲漏/S”紅燈仍亮 → 保護器損壞；
若紅燈熄滅 → 檢查線路及傳感器，使用萬用表1MΩ檔測量，電阻 >50kΩ為正常，<30kΩ為泄漏或傳感器故障 。
?過熱信號測試?
斷開端子5、6接線，短接5、6端子后按復位；
若“過熱/P”紅燈不亮 → 保護器正常；
若仍亮 → 保護器損壞；
測量PTC傳感器電阻：正常 <800Ω，>3kΩ為過熱或傳感器損壞 。
?輸出功能驗證?
模擬故障（如短接3-4或斷開5-6），觀察繼電器動作：
正常時：6-8導通，7斷開；
故障時：6-7閉合，6-8斷開 。
六、注意事項：
接線完成后務必仔細檢查，確認無誤后再通電；
輸入信號具有1~5秒延時特性，防止誤動作（回差控制±5%）；
安裝現場應遠離強電磁干擾源，設備已做抗干擾設計，但仍需注意布線隔離 ；
定期清潔表面灰塵，保持通風散熱。
