一、方案概述

SK-7500-EX系列RTO可燃?xì)怏wLEL在線監測預處理系統專為蓄熱式氧化爐（RTO）中的苯系物、醇類、各種烴類及衍生物等易燃易爆炸氣體。防止區域內高濃度氣體的產生而發生爆炸，從而避免產生超標排放的違規問題。

系統核心采用高精度傳感器，可實時測量和顯示空間內可燃?xì)怏w含量變化，另有高效過濾器、樣氣采樣泵、轉子流量計、24V電源轉換器與漏電保護器。該系統具有壽命長、穩定性好、抗干rao能力強、安裝簡單方便等優點。同時具有4-20mA、RS485信號輸出或無線212協議進行數據遠傳，采用LCD液晶顯示，還可以搭配工廠中的風機、閥門、噴淋系統等設備來使用，通過內部開關量信號實現聯動。氣體超標即時報警，同時啟動/關閉聯動設備。有效保障現場人員安全。

LEL可燃?xì)怏w監測儀 系統主要功能包括：

1、實時監測管道中的可燃?xì)怏w含量。

2、通過上位機系統監控中心實時了解場所內的現場情況。

3、在監控中心實時記錄以上各監測數據，對數據統一集中管理。

4、并能通過聲光報警、LED屏幕顯示等多種方式發出報警信息，及時告知維護管理責任人。

5、氣體濃度達到對應設置的報警值時聯動風機/閥門/噴淋系統等設備。

6、可選配搭載7寸觸摸顯示屏，儲存歷史數據。

（監測系統示意圖）

二、執行標準

GB3836.1-2010《爆炸性氣體環境用電氣設備 第一部分：通用要求》

GB3836.2-2010《爆炸性氣體環境用電氣設備 第二部分：隔爆型“d" 》

GB 3836.15-2000 《爆炸性氣體環境用電氣設備第 15 部分：危險場所電氣安裝( 煤礦除外) 》

GBT50493-2019 《石油化工可燃?xì)怏w和有毒氣體檢測報警設計標準》

GB12358-2006 《作業場所環境氣體檢測報警儀通用技術要求》

GBZ 2.1-2007 《工作場所有害因素職業接觸限值》

GB 4208-2008 《外殼防護等級（IP 代碼）》

GB 16297－1996《大氣污染物綜合排放標準》

GB/T 16157-1996《固定污染源排氣中顆粒物測定與氣態污染物采樣方法》

HJ/T 76-2017《固定污染源排放煙氣連續監測系統技術要求及檢測方法》

HG/T 20507-2014 《自動化儀表選型設計規范》

三、方案介紹與設計

3.1 安裝可燃?xì)怏w在線監測系統的必要性

頻發不斷的可燃?xì)獗ㄊ鹿?，讓人不得不重視可燃?xì)鈭?bào)警器的安裝必要性?？扇?xì)鈭?bào)警器可探測燃?xì)鉂舛龋阉惭b在發生燃?xì)庑孤┑膱?chǎng)所，當燃?xì)庠诳諝庵械臐舛瘸^(guò)設定值探測器便會觸發報警，啟動聯動裝置，通風或關閉氣源，排除險情，大程度的避免火災、爆炸、窒息、死亡等惡性事故的發生。

3.2 檢測點的定位

首先通過對場所的細致分析，初步確定設置氣體監測儀的位置或必要設置點。從而保證可燃?xì)怏w充分被監測到，使險情及時被探知。

3.3 可燃?xì)怏w檢測報警器的選擇

針對常見實際環境與條件，選用電化學與紅外NDIR原理的可燃?xì)怏w傳感器

3.4 采集控制器

數據采集控制器用來集中顯示各監測點的可燃?xì)怏w濃度值。同時控制器與聯動設備關聯，當可燃?xì)怏w濃度值超過預設報警值時能夠自動報警或控制聯動設備。

采集控制器一般安裝在值班室中，與檢測儀采用四芯線RS485協議連接?？刂破鲀?nèi)部要有繼電器報警開關量輸出用于控制聯動設備。

3.5 聯動設備

風機/閥門/噴淋系統等設備由控制器聯動，當可燃?xì)怏w濃度超標時自動啟動；當可燃?xì)怏w濃度恢復正常時，自動停止。

四、LEL可燃?xì)怏w監測儀 產品參數

可燃?xì)怏wLEL在線監測預處理系統

主機控制報警器（選配）

五、外形尺寸

（RTO可燃?xì)怏w在線監測預處理系統）

（主機控制報警器）

六、直視單元面板

（可燃?xì)怏w檢測報警器顯示界面示意圖）

（7寸觸摸顯示屏顯示界面示意圖）

七、電氣連接

（可燃?xì)怏w檢測報警器電氣接線圖）

八、配置清單

九、安裝注意事項

6.1 注意事項

6.1.1在安裝在線氣體分析儀設備時可能會涉及動火，必須確保儲罐或管道上手閥關閉狀態，以免發生爆炸或中毒危險。

6.1.2、取樣點應選擇在樣氣溫度、壓力、清潔度和其他條件盡可能接近分析儀要求的位置。并且該位置要易于接近與操作。

6.1.3、安裝在平穩或震動較小的平臺，經過取樣管路連接至預處理及分析系統。

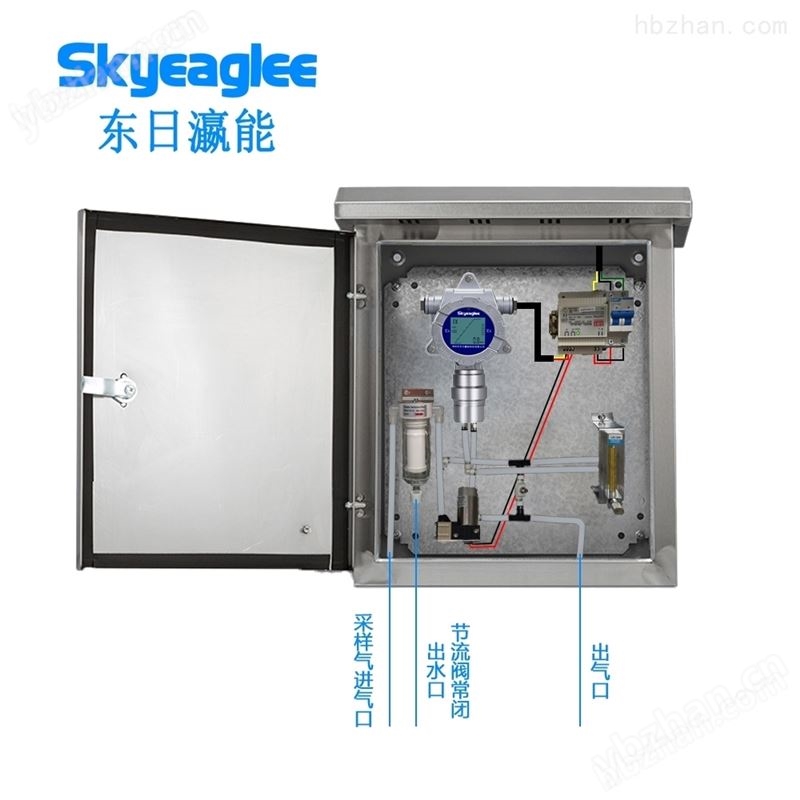

6.2 管路接口

6.1.1采樣氣進氣口；

6.1.2出水口，出水口上帶有節流閥，通常是擰緊常閉的，定期檢查，如果出水的管路里有水，可通過閥門放水；

6.1.3出氣口；

（管路示意圖）

6.2 流量計流量一般控制在0.5L/Min。

6.3 每月檢查流量計、過濾器，根據檢查情況，調整流量，更換沾污嚴重的濾芯。

6.4 檢測儀的使用詳見檢測儀的使用說明書。

東日瀛能可燃?xì)怏w檢測報警器量程參照法規：

關于有毒有害氣體接觸限值與其濃度多少時對人體的危害等相關問題，請咨詢東日瀛能銷售人員。

常用氣體選型表
