LECAR 數據記錄儀可以在機動車輛行駛過程中對車輛速度、位置、行駛軌跡、轉速、模擬信號（8 路同步采集，如油耗、溫度、壓力、振動、噪聲等）進行實時監控、采集和存儲分析。
LECAR 汽車行駛記錄儀主要參數：
- 8 路模擬量同步采集
（提供樣機中，必須將 AIN4 接入流量傳感器）
AIN5～AIN8 通道為IEPE 接口輸入，可連接 IEPE 型的振動或噪聲傳感器；
（提供樣機中，將 AIN5～AIN8，均可接入 IEPE 型振動傳感器）
- 2 個轉速信號采集接口，脈沖方式，高電平范圍 1V～24V；
- GPS 經緯度、速度、航向角、星數等數據；
- 支持 32GB 的 SD 卡；
- 電源輸入范圍：9～36V。
2.硬件接口描述
LECAR 數據記錄儀接口面板如圖 1 所示。
SD卡 指示燈 GPS 天線
1)流量傳感器的準備
傳感器的詳細信息，可參考其配套的紙質或電子說明書。以下對主要環節進行概況描述。
流量傳感器的電氣連接：
如下圖所示，由左向右按如下順序進行連接。傳感器頭→中繼放大器→控制器→轉接線→LECAR 數據記錄儀面板右上側的 AIN4 通道（Lemo4P 芯插座）。
（1）請安裝在測量管內始終滿水的位置（避免空氣）；
（2）為了減少配管內非滿水時的影響，推薦采用有狀態顯示燈的一面與地面垂直的姿勢；
（3）測量配管為垂直走向時，請安裝在流動方向?yàn)閺南碌缴系奈恢茫?/span>
（4）為提高檢測穩定性，建議在流量傳感器的上流處安裝長度為配管內徑20 倍以上的直型配管；
（5）若有流量調整閥等部件，建議在其上流側安裝流量傳感器；
（6）請安裝在無縫、無銹的配管表面；
（7）請勿安裝在受陽光等強光照射的場所或遭受熱源輻射的場所（遮陽）；
（8）若安裝點有較強振動，請在本體的最近處使用管子或支架等固定配管。施加過大的震動時，可能會導致不穩定運行、給配管造成負荷；
（9）中繼控制器的溫度可能會影響液體溫度，使用時注意其和配管間的熱隔離；
（10）為提高檢測穩定性，盡量不要給傳感器頭-中繼控制器的電纜施加負荷；
流量傳感器使用快速入門：
由于基恩士FD-X系列夾鉗式流量傳感器功能較多，一般測試項目僅使用傳感器的模擬信號輸出功能，則只需要關心控制器界面上的部分按鈕和信息。請重點關注如下圖所示的紅色虛線區域。
② 屏幕中上部數碼值，為當前瞬時流量的顯示，單位為 mL/min；
③ 右側的十字按鈕和MODE按鈕，配合使用，用于配置參數的操作；
④ 配置參數主要包括：傳感器基礎參數的設定，試驗現場零點漂移的調整，下面依次介紹。
流量傳感器控制器的配置：
以下配置部分，發貨前已經進行配置并記錄在控制器中，紅色標記為設定值。若需要修改可參照以下步驟進行微調。（由于控制器已經設置，且參數記憶保存，初次試用流量傳感器時，可不對控制器進行配置的修改，僅進行電氣連接即可）
（1）初始化參數設置
初次接通電源或手動如下按鈕操作進入初始化參數設定。傳感器出貨時已經進行了初始化配置。用戶后期使用時，可無需再進行初始化參數的設置。
（2）基本參數設置
（3）擴展功能參數設置
在上一節“基本參數設置”快結束時，即第12步，按方向鍵↓，即可進入擴展功能參數設置的界面。在擴展功能參數設置中，建議僅修改配管尺寸參數， 其它參數盡量不要變動?？筛鶕?jù)實際配管尺寸參數，進行設置。 傳感器出廠設定為：配管外徑6mm，壁厚1mm。下圖為擴展功能參數設置中，對配管外徑和壁厚進行設定。
① 安裝好流量傳感器后，在充盈液體、靜止?fàn)顟B(tài)下，對控制器進行零點自動調整操作。
②在長期使用后，發現零點偏移時，需要重復①操作，進行零點調整。具體方法為：同時按住方向鍵盤的↑和↓按鈕，保持5秒鐘以上，進入零點調整，按上下鍵，選擇Yes，按MODE鍵確認，開始自動進行零點調整。
2)振動傳感器的準備
振動傳感器由IEPE 型壓電式加速度傳感器、磁吸座、低噪聲電纜(L5-BNC)和低噪聲電纜(Lemo4P-BNC)組成。振動傳感器的電氣連接：
如下圖所示，加速度傳感器（底部安裝磁力座）→低噪聲電纜（L5-BNC）→低噪聲電纜（Lemo4P-BNC）→LECAR 數據記錄儀 AIN5～AIN8 通道。即主機面板右下角的四個 LEMO4P四芯插座。
振動傳感器為 IEPE 型，必須接在 LECAR 數據記錄儀的 AIN5～AIN8 通道上。
振動傳感器規格參數：
3)LECAR 數據記錄儀的準備
如下圖所示，將 LECAR 主機與電源、顯示器、外部手動開關進行連接。
② LECAR 主機左側卡槽內插入SD卡，出廠配置SD卡容量為8G，支持32G容量。
③ 顯示器，通過電纜線與LECAR主機左上側的Display插座相連，電纜線為雙頭Lemo4芯接頭，線上有 Display 標記，電纜線接插時雙頭不用區分方向。
④ 外部手動開關，通過電纜線與LECAR主機左下側的TRIG插座相連。手動開關為自恢復按鈕，其作用是控制測試記錄的啟停。次按下后，LECAR主機開始測試的記錄，再次按下時停止該次測試的記錄。當前測試的數據和測試號會在顯示器上實時顯示。
⑤ GPS 天線，通過電纜線與LECAR主機左上側的GPS插座相連，接頭形式為SMA。連接GPS 天線并將其置于戶外，通常約1分鐘后GPS搜星成功，此后LECAR主機可實時對行駛速度，經緯度等地理信息數據進行采集測試。
⑥ LECAR 主機數字接口區的其它插座為擴展功能，可實現二次接口的信號傳輸通訊。
4)LECAR 數據記錄儀測試系統的完整連接
將 1）～3）的準備工作全部做完后，即完成了 LECAR 數據記錄儀測試系統的完整電氣連接，如下圖所示。
5)LECAR 顯示器的功能操作
顯示器為觸摸屏，基本界面如下圖所示，共三個頁面。1.實時監測頁面：可實時監測各傳感器實時數值；
2.油耗試驗頁面：可進行油耗試驗、歷史數據回看、打印等功能；
3. 振動試驗頁面：可進行振動試驗、歷史數據回看、打印等功能。
（1）實時監測頁面
（2）油耗試驗頁面
使用外部觸發開關，對試驗進行啟動和停止操作。此外試驗的停止還由預設的里程決定。當行駛里程達到預設值時，測試也會自動停止。“預設里程”兩側按鈕可以對預設里程進行調整（檔位切換），預設里程=0 時，表示試驗的停止不受預設里程的影響，只有再次按下觸發按鈕，才能停止試驗。

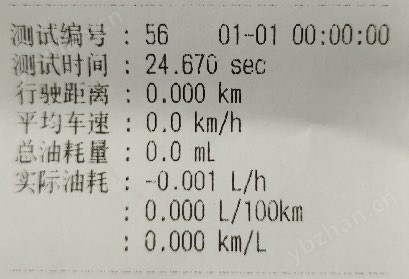

“測試號”兩側的按鈕可以修改測試號，能對歷史測試結果進行回看。“雙擊打印”按鈕，可以將當前選定測試號的結果打印輸出（油耗試驗信息），打印輸出格式如圖所示。
（3）振動試驗頁面
“雙擊打印”按鈕，可以將當前選定測試號的結果打印輸出（振動試驗信息），打印輸出格式如圖所示。
① SD 卡配置文件
SD 卡內，根目錄下的 Config.txt 文件，即為配置文件。該文件的內容決定了采集系統的工作參數。使用配置軟件，可對 Config.txt 文件進行查看和編輯， 具體操作如下：
模擬輸入中電壓通道，即 AIN1、AIN2、AIN3，為采集器中 AIN1、AIN2、AIN3 輸入接口，可對這三個通道的靈敏度，偏移量進行設置。對于油耗和振動試驗， 這三個輸入通道是空閑的，可以不去關注。
模擬輸入中流量通道，即 AIN4，為采集器中 AIN4 輸入接口，靈敏度單位為:mV/(L/min),偏移量單位為:L/min。流量通道的靈敏度值應設置為 100,這個值是和流量傳感器的設置對應的。流量通道的偏移量值設置為-0.052，這個值是消除了流量傳感器的零點漂移。流量通道的參數一般不輕易修改。
流量通道的修正系數，用于調整消除流量傳感器測試值與實際標稱值間的誤差。流量修正系數，需要使用現場標定方法進行確定，后面有詳細介紹。
模擬輸入中的振動通道，即 AIN5、AIN6、AIN7、AIN8，為采集器中 AIN5、AIN6、AIN7、AIN8 輸入接口?？蓪φ駝油ǖ赖撵`敏度進行設置，靈敏度單位為:mV/ms-2,靈敏度值可設置為 5,是和選用的振動傳感器靈敏度 5mv/ms-2 對應的。
頻率輸入中轉速通道，即采集器中 DIN 輸入接口。對應軟解界面中的 DIN1。轉速通道配置參數為每圈脈沖數,單位為:[脈沖數/周]，該參數值由轉速傳感器決定。軟解界面中 DIN2 為保留的輸入通道，沒有使用，對應的參數可以忽略。
測試?yán)锍蹋A(yù)設里程），可設置現場試驗時，可選的自動結束的預設里程（最終在顯示屏中切換選擇）。測試?yán)锍痰脑O(shè)置為多個可選項，一般以 0 作為結束。0 對應的選項，表示預設里程對試驗結束無影響，只能由觸發按鈕停止試驗。
流量修正系數的現場標定方法：
步驟 1：先使用配置軟件，確認 SD 卡的配置文件 Config.txt 中，流量修正系數為 1。若此值不為 1，則需要先修改為 1，并將 Config.txt 拷貝到 SD 卡中。
步驟 2：使用針管（去除針頭），抽滿一針管的汽油（10mL）；
步驟 3：從油管的一端打入汽油，重復步驟 1-2，直到油管中沒有空氣氣泡，操作過程中須注意針管和油管間的密封；
步驟 4：在油管上，按汽油流動方向，正確安裝好流量傳感器；
步驟 5：裝配連接好 LECAR 記錄儀，檢查后開啟設備電源，通過手動開關啟動測試，此時顯示器上顯示 flow 累積流量為 0mL/min；
步驟 6：緩慢壓縮或抽出針管，讓汽油正方向流過油管測試位置，根據針管刻度標識，完成指定體積（例如 8mL）汽油量的流動；
步驟 7：同時觀察 flow 累積流量值的變化。當?shù)竭_(dá)指定體積，針管停止移動后，通過手動開關停止測試，此時記錄 LECAR 顯示器中 flow 累積流量的值（即為實測值）。根據公式：K=標稱值（例如 8mL）/實測值，即得到流量修正系數 K；
步驟 8：將計算得到的流量修正系數重新寫入 SD 卡的 Config.txt 配置文件中，替換原來 1 的數值。更新 SD 卡中的Config.txt 文件。
步驟 9：LECAR 在重新上電后，會加載 SD 卡中 Config.txt 配置文件配置參數并生效，再進入測試工作。至此完成了流量傳感器的流量修正系數的現場標定和設置。
若油管不變，則流量修正系數的現場標定只需進行一次即可。
② 測試記錄文件
單次測試完畢后，在 SD 卡內的根目錄下，會自動保存測試記錄文件，并更新測試結果文件。
測試記錄文件，類似 dat_001_.TXT 命名，文件名中的數值為測試號_日期。
下圖為一個典型測試記錄文件的內容。
在測試記錄文件可以使用 Excel 直接打開查看或編輯，并生成數據曲線。
測試結果文件，類似 _TestResult.txt 的命名，文件名中的數值為日期信息。測試結果文件記錄了對應日期內的所有測試結果。
下圖為一個典型測試結果文件的內容。
| 序號 | 部件名稱 | 型號規格或描述 | 數量 | 單位 | 備注 |
| 1 | LECAR 便攜式數據記錄儀 | 195×107×52mm | 1 | 臺 | 含 8GB SD 卡、外部手動控制開關 |
| 2 | GPS 天線 | SMA 接口 | 1 | 個 | 配 SMA 電纜 3m |
| 3 | 顯示器 | 4.3 寸觸摸屏 | 1 | 個 | 可背面用安裝 |
| 4 | 流量傳感器 | 基恩士 FD-X | 1 | 套 | 配控制器和電纜，連接 LECAR 的 AIN4 接口 |
| 5 | 振動傳感器（配磁力座） | JF2050C | 1 | 套 | 配電纜，連接 LECAR 的 AIN5～AIN8 任意接口 |
| 6 | 顯示屏電纜(Display) | Lemo4P-Lemo4P | 1 | 根 | 3 米，參考接口定義 |
| 7 | 電源電纜(POW) | Lemo2P-適配器 | 2 | 根 | 3 米，市電或直流電源供電，參考接口定義 |
| 8 | 模擬信號轉接電纜 (AIN5- AIN8) | Lemo4P-BNC | 1 | 根 | 可接至振動傳感器電纜 |
