X-Analyser 支持 CAN、CAN FD、LIN 分析工具的所有典型功能以及以下功能：

模擬 CAN、CAN FD 和 LIN 設備或網絡 – 用于傳輸?shù)南⑸善?/span>

您可以從 .DBC 或 .LDF 文件構建用于在 CAN、CAN FD 或 LIN 總線上傳輸?shù)南?。這節省了將十進制轉換為十六進制以及計算縮放和偏移的時間。您需要做的就是輸入信號物理值，例如發動機轉速為 3000 rpm 或油溫為攝氏度。

CANopen

X-Analyser 支持用于工業自動化和其他非公路應用的 CANopen 更高層協議。您必須擁有 X-Analyser Professional Edition 的兩個主要支持領域；網絡管理消息的消息/信號解釋和傳輸，以將單個節點或整個總線置于不同的狀態。

NMEA 2000

市場上大的 NMEA2000 測試工具。NMEA2000 PGN 信號數據庫嵌入到 X-Analyser 中，這意味著您可以輕松地發送或接收和解釋數據。NMEA2000 數據包的發送和接收支持快速數據包協議。CAN 標識符被解釋為 PGN、源地址、優先級等，并且數據字段被分解為 PGN 字段和信號。

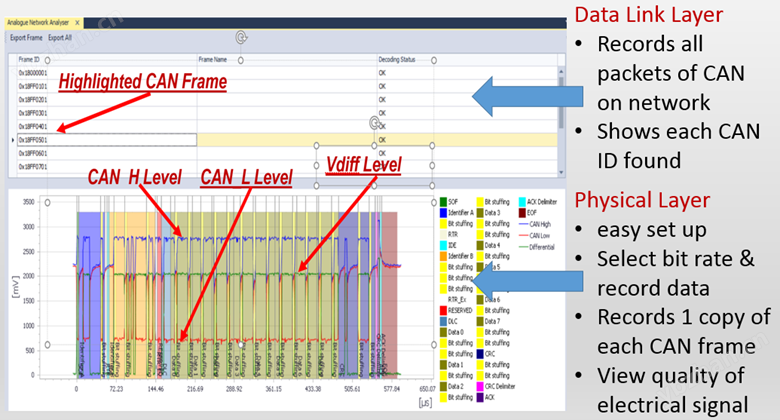

CAN 示波器

• X-Analyser 為 CAN 總線上的每個 CAN 幀捕獲 CAN_H 和 CAN_L 信號

• 可用于執行完整的 CAN 系統審核

• 幫助確定哪些 ECU 或 CAN 總線區域出現電氣問題

過濾器編輯器

使用過濾器編輯器過濾原始數據跟蹤上的 CAN 幀，它們可以被過濾；通道、數據、數據長度、方向、幀 ID、幀類型和時間戳。這些可以與邏輯功能的組合一起使用，以定義過濾的某些標準。

儀表

使用 CAN 數據庫加載的信號可以配置為顯示為儀表。結合可用的儀表樣式，可以定義儀表值，例如：最小值和值以及次要和主要步長間隔。

CAN 和 J1939 交互式發生器

交互式生成器 (IG) 允許用戶使用 CANdb (*.dbc) 文件以交互方式將 CAN 消息傳輸?shù)较到y(tǒng)，使用的信號物理值將自動轉換為原始 CAN 數據。IG 與 X-Analyser 并行運行，允許用戶動態創建和更改 CAN 消息?？梢酝ㄟ^用戶交互（即通過單擊按鈕）或通過分辨率為 5ms 的計時器來執行消息的傳輸，該計時器允許定期傳輸。

ISO 15765 變送器

添加 ISO 15765 高層協議后，輕松創建模式 3 發射器。

J1939 信號數據庫

X-analyser 專業版帶有一個 J1939 數據庫，可以在其中選擇信號并定義源地址，以便它們可以顯示在信號面板、儀表或示波器中。

J1939 信號。

在 X-analyser Professional 可用的 J1939 Raw Trace 選項卡中，可以擴展 CAN 幀以顯示該幀內的信號。

物體發射器

對象發送器可用于創建 CAN 幀并將它們傳輸?shù)骄W(wǎng)絡上?？梢赃x擇標準 ID 和擴展 ID，也可以通過選擇自動重復并定義以毫秒為單位的時間間隔來定期發送發射器。

繪制信號范圍

加載 CAN、CAN FD 或 LIN 數據庫后，可以選擇信號以供示波器顯示和繪制。可以選擇示波器上的點來顯示某個時間的值。示波器還可以導出為 CSV 格式，以便在 Excel 中打開和使用。

信號編輯器

信號編輯器可用于動態創建 CAN 數據庫的一部分，所創建的內容可配置到信號面板、儀表或示波器。

信號面板

使用 CAN 數據庫加載的信號可以配置到信號面板以顯示物理值。信號可以數字或符號顯示。

信號搜索功能。

加載后的 CAN 數據庫可以使用信號搜索功能進行搜索。引號也可用于搜索全名，即“Engine RPM”。

符號和數值。

X 分析儀現在可以在信號面板、儀表或示波器上多次顯示相同的信號。在信號面板中，可以多次顯示相同的信號，每個信號都以符號或數值的形式顯示。

UDS DTC 閱讀器

X-analyser 現在有一個 UDS DTC 閱讀器，一旦在 UDS DTC 閱讀器的傳輸協議中進行了配置。它應該通過設置 DTC 狀態掩碼的選項讀取和清除 UDS DTC，以便可以讀取不同的 ECU。

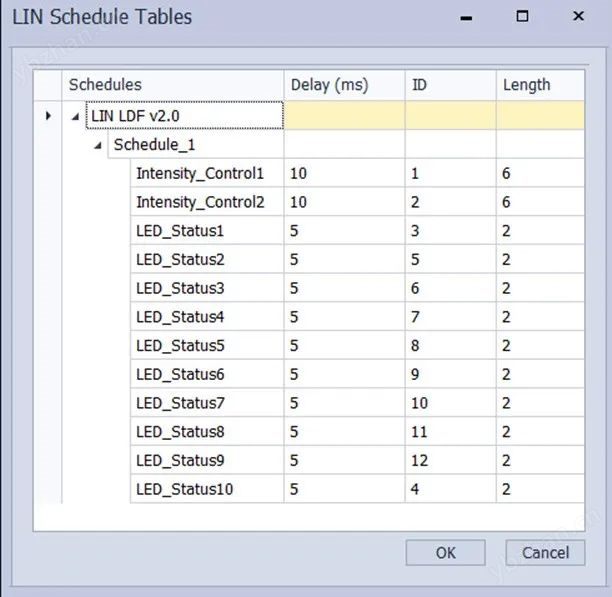

LIN 調度表
當您將 LDF 加載到 X-Analyser 中時，您可以將調度表加載到對象發送器中以模擬 LIN 總線上的所有或部分節點。

LIN 時間表

支持行業標準的日志文件和數據庫

X-Analyser 使用行業標準文件，以便您的工程師、客戶和供應商之間輕松共享它們。對于控制器區域網絡 (CAN) 的描述，X-Analyser 支持 CAN 數據庫文件格式 (*.dbc)。對于本地互連網絡 (LIN) 的描述，X-Analyser 支持 LIN 描述文件 (LDF) 格式 (*.ldf)。對于 CAN 數據日志，X-Analyser 支持 ASCII 文件格式 (*.asc) 的日志文件。

用于離線分析的虛擬網絡和通道

X-Analyser 提供了許多虛擬總線，可用于離線演示或處理從 CAN 或 LIN 總線捕獲的數據，以便無需網絡即可在 PC 上查看和回放數據界面。虛擬總線包括：
? 在模擬環回中連接的本機虛擬 X-Analyser 虛擬總線。這是播放目的的理想選擇。
? 隨機CAN 發生器生成ID 為0x500 的CAN 消息，其數據字段包含正弦波和許多隨機信號波形。
? 隨機 LIN 發生器，生成 ID 為 0x32 的 LIN 消息，其數據字段包含正弦波和多個隨機信號波形。
? 隨機CAN-FD 發生器，生成ID 為0x500、DLC 48 的CAN 消息，其數據字段包含正弦波和多個隨機信號波形。

除此之外，如果您使用的是 Kvaser 或 Vector 接口，那么您可以使用這些制造商提供的虛擬通道。

輕松的項目共享

X-Analyser 的項目文件意味著您可以為不同的項目、車輛和網絡組合不同的設置和 GUI 顯示。
將 CAN 或 LIN 數據庫嵌入 X-Analyser 項目意味著可以輕松共享項目文件，而無需擔心數據庫鏈接或位置。
