概述

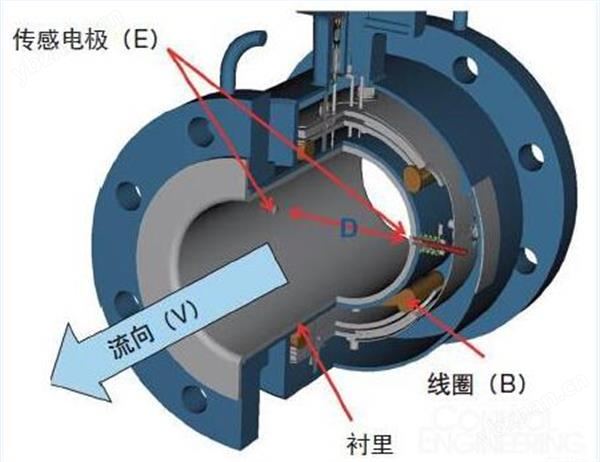

是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。
廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

電磁流量計之所以能測量這么多的液體，是因?yàn)橹灰@些流體是導電的就可以測量的，比如自來水，水泥漿等都是可以測量的。要想對這些不同行業不同介質的溶液流體精確測量，選型時還需要考慮到這些流體的溫度，在管道內的壓力，PH值大小，流速等。一般知道介質的PH值就可以確定用什么材質的電極。
電磁流量計可以顯示瞬時流量，累積流量，并且配合PLC控制系統配合實現定量控制流量的。

并且還可以將表頭和表體做成分體式的自來水流量計，這樣更加方便查看和管理。

二、優點：

1、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；

2、測量管內流動部件，無壓損，直管段要求較低。對漿液測量有獨特的適應性；

3、合理選擇傳感器襯里和電極材料，即具有良好的耐腐蝕和耐磨損性；

4、轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達150：1；

5、電磁流量計轉換器可與傳感器組成一體型或分離型；

6、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；

7、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示正、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；

8、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能；

9、測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。

10、測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。

11、由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。

12、轉換器采用的單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。

13、雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時候內保持穩定。

三、參考流量范圍：

五、含水砂漿管道流量計電極選擇圖示：

六、測礦漿專用流量計被測介質襯里材料選擇圖示：

七、電極材料的選擇：
應根據被測流體的腐蝕性來選擇電極的材料，請查有關手冊，對于特殊流體應作腐蝕性試驗
材料 代號 耐腐蝕性能
316L不銹鋼 V 1適用于工業、生活用水，原水井水，城市污水等中性溶液
2弱腐蝕性酸、堿、鹽介質如碳酸、醋酸等
哈氏合金C HC 1適用于耐氧化性酸，如硝酸、混酸、鉻酸與硫酸的混合物
2耐氧化性鹽類或其它氧化劑環境的腐蝕如Fe、Cu
3對海水、堿溶液，氧化物溶液有的耐腐蝕性
4不適用：鹽酸
哈氏合金B(yǎng) HB 1對于非氧化酸、堿、鹽如硫酸、磷酸有良好的腐蝕性
2不適用：硝酸
鈦 Ti 耐海水，各種氯化物忽然次氯酸鹽及多種氫氧化物的腐蝕
鉭 Ta 幾乎能耐一切化學介質的腐蝕。但價格昂貴
鉑 Pt 適用所有的酸堿鹽溶液（發煙硫酸及硝酸）
碳化鎢 W 具有優異的耐磨性能，專用于泥漿、紙漿等磨損性介質

八、內襯材料的選擇：

應根據被測介質的腐蝕性磨損性和溫度來選擇內襯材料

襯里材料 耐腐蝕性能 工作溫度 適用范圍

氯丁橡膠Ne 耐一般低濃度酸堿鹽的腐蝕 -20～70℃ 工業用水污水低濃度酸堿鹽

聚氨酯橡膠PO 有的耐磨性能,專用于強磨損性漿液,不耐腐 -10～60℃ 含固體顆粒的液體(水泥漿礦漿等)

聚全氟乙丙烯FEP 1耐熱耐腐蝕性與PTFE相當

機械強度高,抗磨損性能好

內表光滑，不易粘附沉淀物

有很好的耐負壓,抗真空作用 -40～180℃ 除砂漿等強磨損性介質外的所有流體。

與PTFE一樣,能用于飲料等有衛生要求的介質

聚四氟乙烯PTFE 幾乎可以抵抗所有化學介質的腐蝕,抗磨損性能較差 -40～180℃ 不能用于負壓管道及磨損性較強的流體

九、安裝要求：

1)、流量計安裝環境的選擇：

電磁流量計應盡量遠離具有強電磁場的設備，如大型電機、大型變壓器、大型變頻器等。

流量計安裝場所不應有強烈震動，管道固定牢靠，環境溫度變化不大（防止固液兩相變化）。

流量計安裝環境應便于安裝和維護。

　　2)、安裝位置的選擇：

流量計安裝位置必須保證管道內始終充滿被測液體。

選擇液體流動脈沖小的地方，即應遠離泵和閥門、彎頭等局部阻力件。

測量雙相（固、液和氣、液）液體時，應選擇不易引起相分離的地方。

被測管道內徑或周長容易測量，并且橢圓度應較小。

　　3)、直管段長度：

流量計傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于5D(D為被測管道通徑)。

　　4)、 流量控制閥門和調節閥門：

流量計流量控制閥門應安裝在傳感器上游側的被測管道內，流量調節閥門應安裝在傳感器下游側。

流量時，通常流量控制閥門應處于全開狀態。
