流量積算儀適用于一般工業場合，如有特殊的使用要求請另行設置保護裝置，為了您和儀表的安全，請勿帶電安裝。請使用額定電壓的供電電源，正確接線，妥善接地，接通電源后，請不要觸摸儀表后部的接線端子，以防觸電儀表請安裝在室內，安裝位置請保證通風順暢（以防儀表內部溫度過高），避開風雨和太陽直射，切勿在下列場合中安裝：

溫度和濕度超過使用條件的場合

有腐蝕性、可燃性或爆炸性氣體的場合

有大量粉塵、鹽及金屬粉末的場合

水、油及化學液體易濺射到的場合

有直接振動或沖擊的場合

電磁發生源的場合

儀表在靠近電源動力線、強電場、強磁場、產生靜電、噪聲或交流接觸器等干擾的場合應采取相應的屏蔽措施為避免測量誤差，傳感器是熱電偶時，請使用相應的補償導線傳感器是熱電阻時，要使用三根規格相同而且電阻值小于 10Ω的銅導線，否則會造成測量誤差為延長儀表的使用壽命，請定期進行保養和維護。請勿自行維修和拆卸儀器。擦拭儀表時請用干凈軟布，切勿蘸取酒精、汽油等有機溶劑清掃，可能造成變色或變形如果儀表有進水、冒煙、異味、異響等情況時，請立即切斷供電電源，停止使用并及時與供貨商或我公司取得聯系；

技術指標

顯示

屏幕：128*64點陣單色屏液晶顯示器

精度：實時顯示：±0.2% F.S. ? 處理器

采用高性能的ARM Cortex-M3 32位的RISC內核

輸入功能

流量通道：模擬量信號:4-20mA、0-10mA等信號；

頻率信號:PI（頻率范圍：0-5000HZ，頻率范圍可定制）

溫度通道：4-20mA、0-10mA、Pt100等信號

壓力通道：4-20mA、0-10mA等信號

輸出功能

配電輸出：同時提供 12VDC 及 24VDC 配電，12VDC 標準配電＜60mA，24VDC標準配電各路＜30mA

變送輸出：支持 1 路流量通道的 4-20mA 標準電流變送輸出，負載能力≤500Ω方便了顯示儀表或 DCS/PLC 的采集，實現了信號的長距離傳輸

繼電器報警輸出： 最多支持2路繼電器報警輸出，觸點容量A@250VAC/1A@30VDC（觸點容量可定制），可組態上上限、上限、下限、下下限報警

通訊打印

通訊接口：RS232C 或 RS485，支持 Modbus RTU 協議，波特率----（1200、2400、4800、9600）

供電電源

供電電源：默認 220VAC/50HZ 交流電源供電，支持 24VDC 或 12VDC 直流電源

供電（直流供電時需在訂貨時注明）

保護功能

斷電保護：內置存儲器保護參數，斷電后保存

時鐘保護：集成硬件時鐘，掉電后也能準確運行

誤差精度

熱電偶冷端補償誤差： ±2℃

時鐘誤差： ±2 秒/天

工作環境

環境溫度： 0～50℃（避免日光直曬）

環境濕度： 0～85%R.H（無凝結）

故障分析及排除

本流量積算儀采用了的生產工藝，出廠前進行了嚴格的測試，大大提高了儀表的可靠性。常見的故障一般是操作或參數設置不當引起的。若發現無法處理的故障，請記錄故障現象并及時通知當?shù)卮砩袒蛘吆臀覀兟?lián)系。

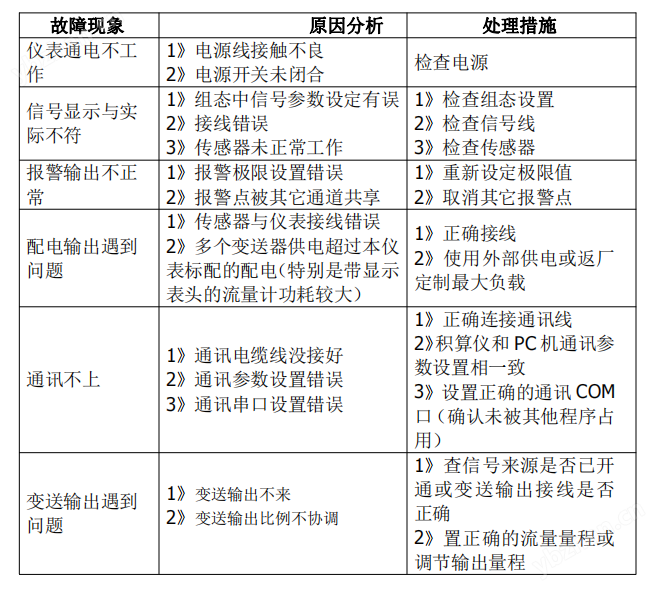

下表是流量積算儀在日常應用中的幾個常見故障：
