主要用途

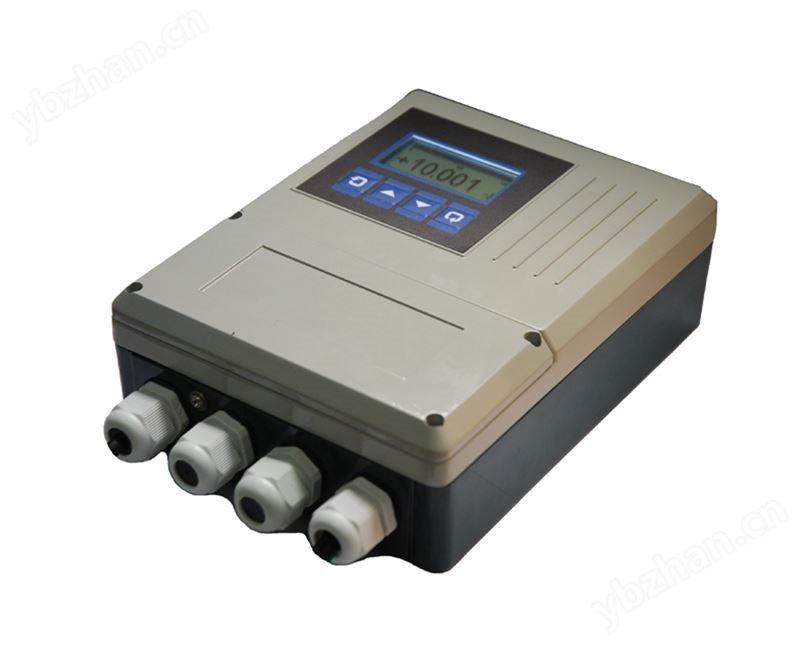

HK-MAG系列電磁流量計轉換器可以與不同型號的電磁流量傳感器配套組成電磁流量計，用來進行測量封閉管道中導電流體的體積流量。它們廣泛地適用石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水總量控制、造紙、醫藥、食品加工、門的生產過程流量測量和控制；并適用于導電液體的總量計量與貿易交接。

特點

1、頻率可編程低頻矩形波勵磁，勵磁頻率：方式1(1/8)、方式2(1/16)、方式3(1/32)工頻；

2、勵磁電流可選定為100 ~ 500毫安，可與不同制造商、不同類型的電磁流量傳感器配套使用；

3、流速測量范圍：0.1 ~ 15米/秒，超高的穩定性，讀數穩定性達到0.001m/S（1mm/S），量程比150:1；

4、能進行雙向流量測量、雙向總量累計。具有量程自動切換功能，更有效地提高了模擬電流和頻率輸出的測量精度，特別適用于晝夜流量范圍變化大并需要發出控制信號的場合；

5、采用恒流源流體電阻測量，不僅可用來判別傳感器內流體是否空管，而且能夠判別電極被污染、覆蓋等異?，F(xiàn)象，為用戶提供清洗電極等故障處理信息；

6、內置*的抗干擾多級保護電路，有效消除現場振動及工頻等干擾，并且采用高性能微處理器全數字量處理，抗干擾能力強，測量可靠；

7、高清晰度背光寬溫型128×64點陣LCD顯示；

8、中英文菜單操作，使用方便，操作簡單，易學易懂，參數設定方便、可靠；

9、超低EMI開關電源，適用電源電壓變化范圍大，效率高，溫升小，EMC性能好；

10、采用表面安裝技術（SMT），具有自檢和自診斷功能；

11、內裝三個積算器：正向總量、反向總量及差值總量；

12、提供隔離的RS485或RS232數字通信接口，并支持MODBUS、PROFIBUS-DP及HART

等現場總線通信方式；

13、智能化采集處理，支持傳感器的非線性多點修正以提高測量精度。

14、的算法技術，能夠切除漿液等流體測量尖狀干擾，減小輸出跳動，保持高精度測量并使輸出更加穩定；

15、具有流體密度設置，可以顯示質量流量；

16、具有積算器遠程清零的控制功能，具有開啟與停止累計的接點信號輸入，適于總量檢驗和批量處理應用；

17、總量顯示采用10位十進制9999999999滿值進位，解決了雙字型滿值4294967285（十六進制數FFFF）進位不合習慣的做法。

正常工作條件

環境溫度：–10℃～+ 60℃；

相對濕度：5%～90%；

供電電源：?jiǎn)蜗嘟涣麟?5～265V，45～63Hz；直流電16～30V（定制）；

功  率：與傳感器配套，小于15W。

 試驗參比條件

環境溫度：20℃±2℃

相對濕度：45%～85%

電源電壓：220±2%

電源頻率：50Hz±5%

諧波含量小于5%。

預熱時間：30min

 外形及安裝尺寸
