第三：特點

1、 內置寬電壓范圍、隔離式開關電源。
2、 數據保護采用鐵電RAM。具有高可靠掉電數據保護功能。（無數次上電沖擊不丟失，數據保護可達100年）
3、 重要參數存入CPU內置EEPROM，可保證丟失。
4、 可單次或批次運行
5、 采用七位高亮度LED顯示，清晰明了。
6、 多通訊接口可保證和外部系統聯網。
7、 支持MODBUS

第四：儀表的安裝及接線

、 安裝：該儀表是盤裝儀表，一般安裝在機柜上，在機柜上按開孔尺寸（見參數介紹）開一方孔，將儀表插入，用隨機的固定件緊固即可。
2、 接線：

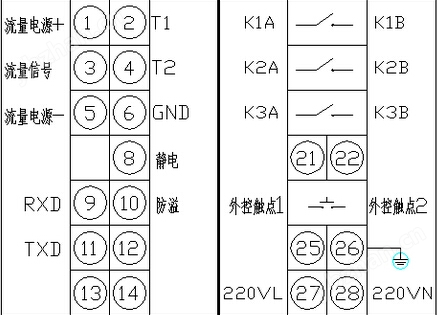

       ①端子圖如下;

②接線：
a、 首先我們要完成電源線的連接

 注意：該儀表供電采用交流220V，電源線接至  端子，千萬不要接到其他端子上，一旦接錯，將會造成該儀表的損壞，我公司不予保修。（注意儀表插入安裝孔時，不要上下倒置，要仔細看清端子標號）
b、 流量信號：

c、 溫度信號：

注意：溫度采用三線制

d、 電控閥
ⅠDC24V閥

Ⅱ交流220V閥

e、 泵控制
Ⅰ電機控制采用220V交流接觸器

Ⅱ電機控制采用380V交流接觸器

第五：儀表操作方法

1、儀表面板圖
