一、儀表概述：

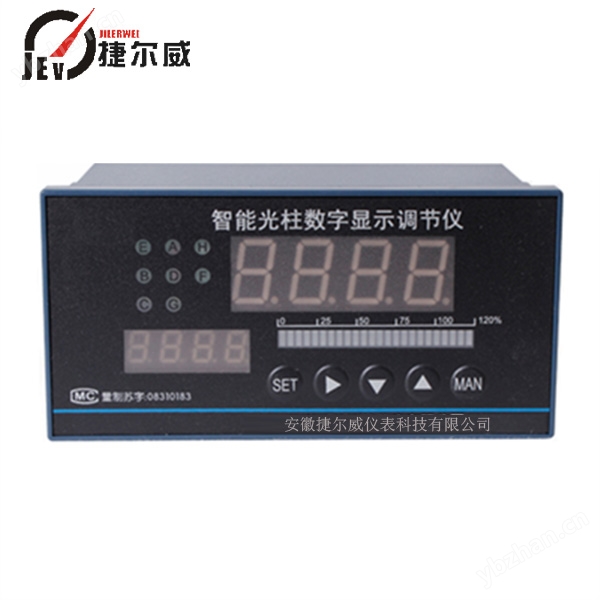

智能光柱顯示調節儀是智能型、高精度的數顯溫度、壓力、液位測量控制儀表，與各類傳感器、變送器配合使用，可對溫度、壓力、液位、流量、重量等工業過程參數進行測量、顯示、報警控制、變松輸出、數據采集和通訊。

二、適用場合：
智能光柱顯示調節儀用于中小型工藝裝置的溫度、壓力及其他參數的單回路控制?？蓱?yīng)用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。

三、性能特點：
1、信號輸入，用戶任意選擇。（熱電偶，熱電阻，電壓，電流，線性電阻，頻率）。
2、測量值、設定值可用模擬條、數字屏進行顯示，顯示內容可自由切換。
3、測量值與設定值可進行加減運算。
4、8種報警控制方式選擇。
5、可進行開方及小信號切除。
6、開關電源型儀表可有5個開關量輸出，一個為輸入部分的斷線報警，另4個為位式控制。
7、出現斷阻、斷偶、斷線故障時，報警繼電器可選擇輸出狀態。
8、可做計數器和可逆計數器儀表，斷電后重新上電恢復斷電前的計數值，可清除計數值、可預置數、可對計數值進行上下限報警和變送輸出。
9、可實現關聯報警控制。
10、供外24V，30mA或50mA或100mA電源（可作二線制變送器電源）。
11、測量值或內給定值變送輸出：0~10mA、4~20mA、0~5V、1~5V、0~10V。
12、可提供多主機，單主機，無主機方式的RS485異步串行通訊方式。通訊數據校驗遵照CRC-16美國數據通訊標準，高可靠性循環，條碼校驗。
四、技術指標：
基本誤差：0.5％FS或 0.2％FS±1個字；
分 辨 力：1/20000、14位A/D轉換器；
顯示方式：雙排四位LED數碼管和雙排光柱同時顯示；
采樣周期：0.5S；
報警輸出：二限報警或四限報警，報警、報警靈敏度可設置，繼電器輸；出觸點容量 AC220V/3A或AC220V/1A；
變送輸出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS；
通訊輸出：接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem；
波特率--300～9600bps內部自由設定；
饋電輸出：DC24V/30mA；
電 源：開關電源 85～265VAC 功耗4W以下。

五、選型一覽表：
