PT-2單相調節型控制模塊



1、接線與撥碼選擇

 PT-2-Ⅱ型模塊按圖1所示完成模塊與執行器接線。位置電位器的阻值應為≥1KΩ。

先通過執行器上的手輪將執行器動到全行程的中間位置。

將“丟信”選擇開關撥到丟信保持位置，接通AC220V電源不加控制電流，此時電源指示燈,丟信燈點亮。將“丟信”選擇開關撥到丟信打開位置，此時執行器應向開方向動作；將“丟信”選擇開關撥到“丟信關閉”位置，此時執行器應向關方向動作；將“丟信”選擇開關撥到“丟信保持”位置，此時執行器應停止動作；若執行器動作相反，應將“電機開”和“電機關”接線交換。 當執行器動作到關位，調節“調零”電位器，使TS1、TS2兩測試點的電壓差為零，然后調節“低端”電位器使輸出信號為4mA；將執行器動作到開位，調節“”電位器使輸出信號為20mA。上述調節只需一次即可完成（“調零”、“低端”和“”電位器均是順時針?lè)较蛟龃螅鏁r(shí)針?lè)较驕p?。Ｗ⒁猓寒?dāng)閥位由關到開時，閥位電位器中心抽頭對地GND電壓的值應由小到大變化。為了保證執行器在自動控制中的定位精度，須調節靈敏度范圍。靈敏度范圍小，定位精度高，但容易產生振蕩；靈敏度范圍大，不容易產生振蕩，但定           位精度差。調節“靈敏度”電位器可在二者之間取折衷，使其不產生振蕩為調節值。

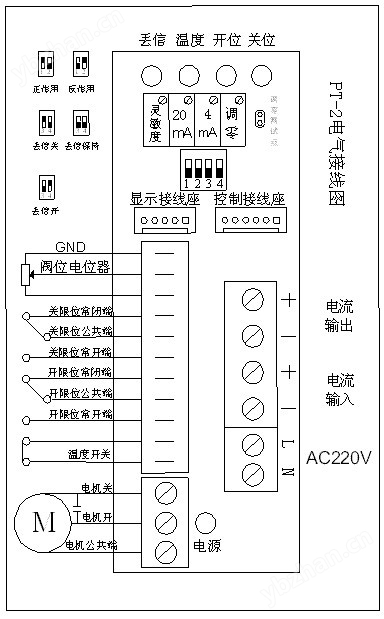

PT-2單相調節型控制模塊電路接線圖

 PT-2單相調節型控制模塊尺寸
