SY-LW 系列智能渦輪流量計 - 上儀集團 ExdIIBT6 防爆型液晶顯示流量?jī)x表

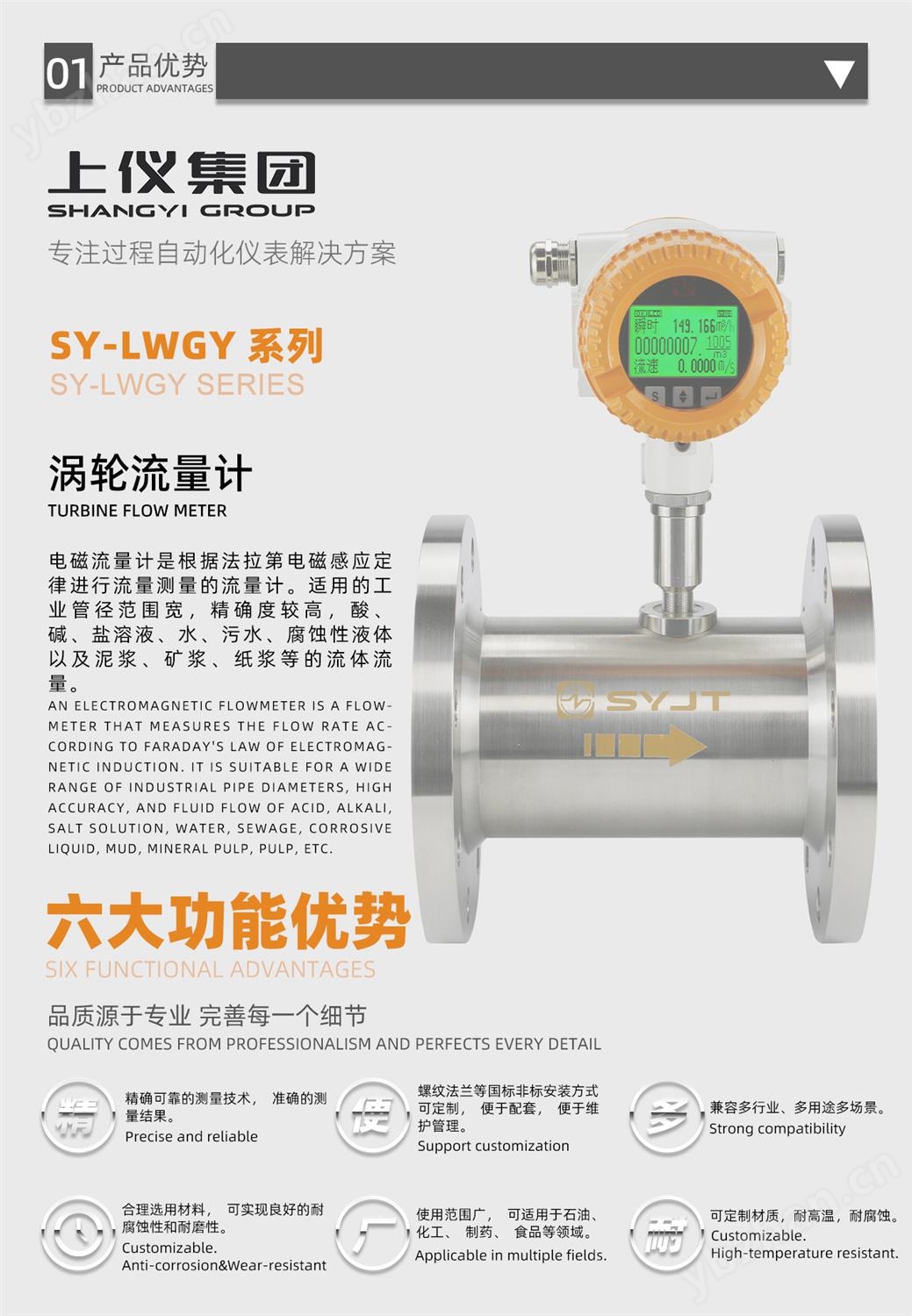

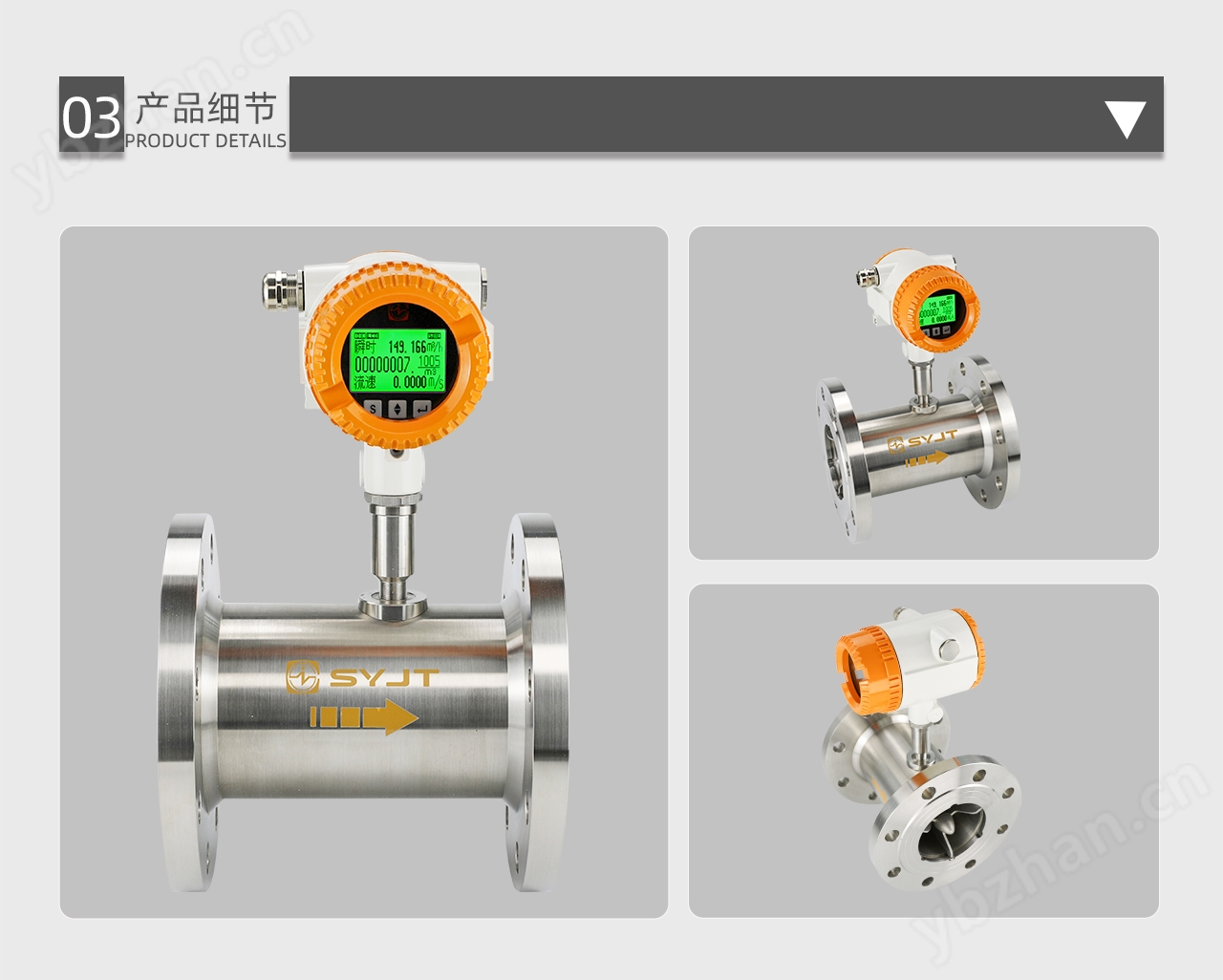

產品概述
SY-LW 系列智能一體化渦輪流量計是上儀集團采用低功耗單片微機技術研制的ExdIIBT6 防爆型流量?jī)x表，集渦輪流量傳感器與顯示積算功能于一體，配備雙排液晶現場顯示，可同時呈現瞬時流量(4 位有效數字)及累積流量(8 位有效數字，帶清零功能)。產品結構緊湊、讀數直觀、可靠性高，具備抗雷擊、不受外界電源干擾的特性，支持儀表系數三點修正與非線性智能補償，所有有效數據掉電后可保持 10 年不丟失。按供電方式與信號輸出分為 SY-LWGY-□B 型(鋰電池供電，無信號輸出)和 SY-LWGY-□C 型(24VDC 外供電，4-20mA 輸出，可選 RS485/HART 通訊)，廣泛適用于石油化工、水處理、電力冶金等工業領域的流量測量。
主要特點
高精度高重復性：常規精度達 ±1% R、±0.5% R，高精度型 ±0.2% R;短期重復性 0.05%~0.2%，貿易結算優選;
智能修正補償：支持儀表系數三點修正，智能補償非線性誤差，可現場手動修正，測量更精準;
雙顯數據留存：雙排液晶同步顯示瞬時 / 累積流量，掉電數據保存 10 年不丟失，無需反復記錄;
防爆安全設計：防爆等級 ExdIIBT6，防護等級 IP65，適配工業易燃易爆危險場景，安全可靠;
抗干擾能力強：無外界電源干擾，具備抗雷擊特性，在復雜工業環境下穩定運行;
雙供電多信號：B 型 3.2V 鋰電池供電(連續運行 4 年以上)，C 型 24VDC 外供電，支持 4-20mA、RS485、HART;
量程比寬適配：中大口徑量程比 1:20，小口徑 1:10，可滿足不同流量工況測量需求;
安裝維護便捷：結構緊湊輕巧，螺紋 / 法蘭雙連接方式，大口徑可制成插入型，不斷流拆裝，壓力損失小;
高壓多材質可選：表體無開孔易制高壓型，接液材質為 304/316(L)不銹鋼，適配不同介質測量。
核心技術參數(參數僅供參考，**參數請以技術選型為準)
產品型號：SY-LW 系列智能渦輪流量計(SY-LWGY-□B/SY-LWGY-□C)
儀表口徑：DN4~DN200(DN4~40 螺紋連接，DN15~200 法蘭連接)
精度等級：±0.2% R/±0.5% R/±1.0% R
量程比：1:10(小口徑)、1:15/1:20(中大口徑)
被測介質溫度：-20℃～+120℃
環境條件：溫度 - 10℃～+55℃，相對濕度 5%～90%，大氣壓力 86～106Kpa
輸出信號：4-20mA DC(C 型)，可選 RS485/HART 通訊
供電電源：B 型 3.2V10AH 鋰電池(連續運行 4 年以上);C 型 24VDC 外供電
防爆等級：ExdIIBT6
防護等級：IP65
儀表材質：304 不銹鋼、316(L)不銹鋼
傳輸距離：≤1000m(4-20mA 信號)
耐受壓力：DN4~40 常規 6.3MPa，DN50~200 常規 2.5MPa，可定制高壓 12/16/25MPa應用領域
SY-LW 系列智能渦輪流量計憑借防爆、高精度、高穩定的特性，廣泛應用于石油化工、水處理、船舶交通、環?？萍肌㈦娮蛹鞍雽?dǎo)體、食品醫藥、鋼鐵冶金、能源電力、樓宇自控等行業，適用于液體介質的管道流量測量，是工業自動化過程控制、貿易結算的理想流量?jī)x表。

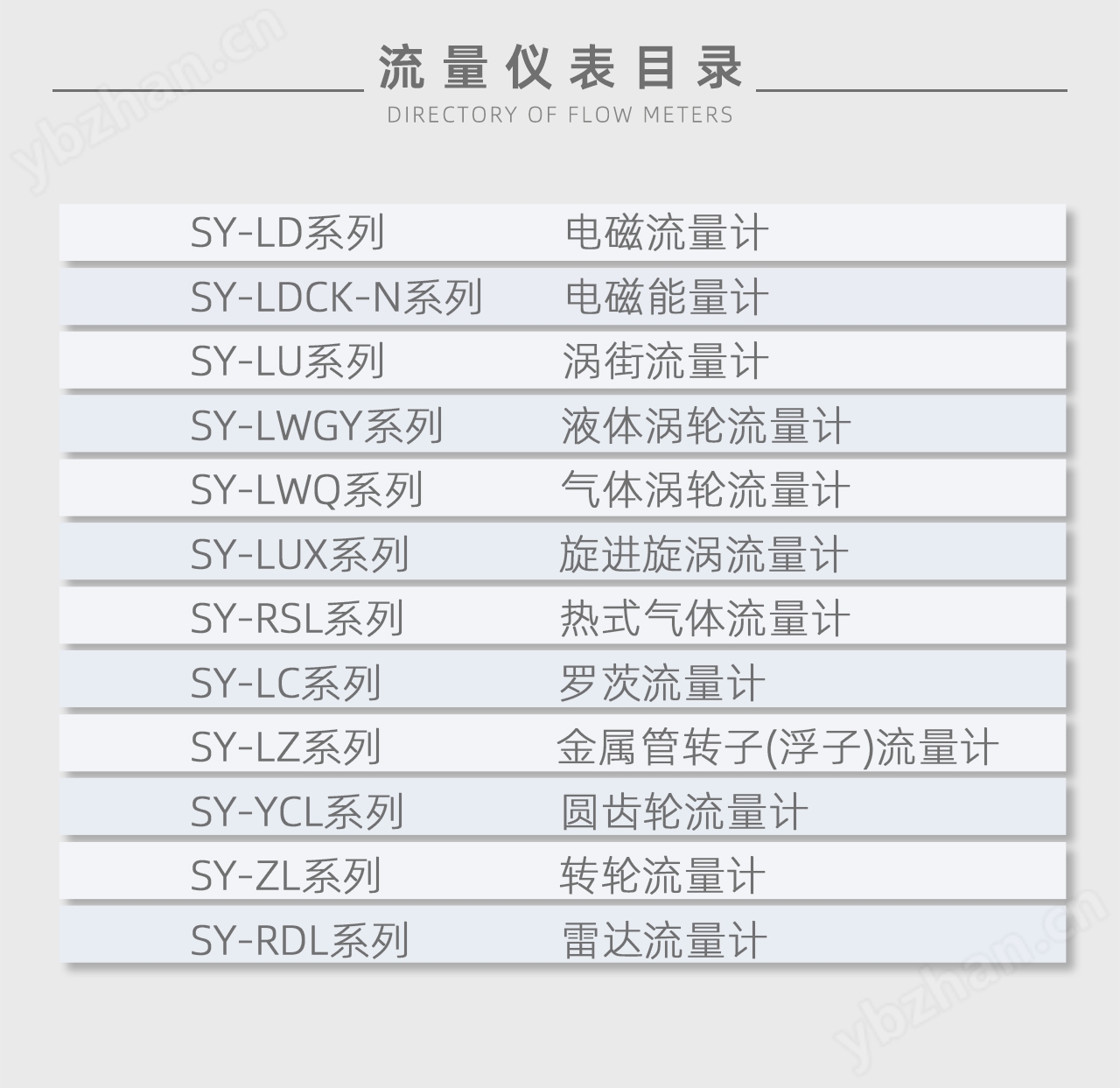

上儀集團 SY-LW 系列智能渦輪流量計支持全口徑、精度、材質、壓力等級定制，可按需選配供電方式與信號輸出類型，提供專業選型、安裝調試及售后技術服務。如需了解更多流量?jī)x表產品(如電磁流量計、渦街流量計)，可前往【上儀集團流量?jī)x表制造部】頁面查看，全國：。
一、概述
SY-LWGY系列智能一體化渦輪流量計是采用低功耗單片微機技術研制的渦輪流量傳感器顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量(4位有效數字)及累積流量(8位有效數字，帶清零功能)。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品，防爆等級dIIBT6。
該類渦輪流量計照供電方式、是否具備遠傳信號輸出可分為SY-LWGY-□B型和SY-LWGY-□C型。
LWGY-□B型 智能一體化渦街流量計：供電電源采用3.2V10AH鋰電池(可連續運行4年以上); 無信號輸出功能。
LWGY-□C型 智能一體化渦街流量計: 供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或HART通訊。
二、產品特點
1. 高**度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R;
2. 重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到非常高的**度，在貿易結算中是優先選用的流量計;
3. 具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正;
4. 所有有效數據掉電后保持10年不丟;
5. 范圍度寬，中大口徑可達1:20，小口徑為1:10;
6. 結構緊湊輕巧，安裝維護方便，流通能力大;
7. 適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表;
8. 專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等;
9. 可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
三、基本參數與技術性能
1.技術性能：
表1
| 儀表口徑及連接方式 | 4、6、10、15、20、25、32、40采用螺紋連接 |
| （15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 | |
| 精度等級 | ±0.5%R |
| 量程比 | 1:10；1:15；1:20 |
| 儀表材質 | 304不銹鋼、316（L）不銹鋼等 |
| 被測介質溫度（℃） | -20～＋120℃ |
| 環境條件 | 溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa |
| 輸出信號 | 4-20mADC電流信號（ZJLWGY-□C型） |
| 供電電源 | LWGY-□B型：自帶鋰電池供電（可連續使用3年）；ZJLWGY-□C型：+24VDC |
| 信號傳輸線 | 2×0.3（二線制） |
| 傳輸距離 | ≤1000m |
| 信號線接口 | 內螺紋M20×1.5（ZJLWGY-□C型） |
| 防爆等級 | ExdIIBT6 |
| 防護等級 | IP65 |
2.測量范圍及工作壓力：
表2
| 儀表口徑 | 正常流量范圍（m3/h） | 擴展流量范圍（m3/h） | 常規耐受壓力（MPa） | 特制耐壓等級（MPa）（法蘭連接方式） |
| DN 4 | 0.04～0.25 | 0.04～0.4 | 6.3 | 12、16、25 |
| DN 6 | 0.1～0.6 | 0.06～0.6 | 6.3 | 12、16、25 |
| DN 10 | 0.2～1.2 | 0.15～1.5 | 6.3 | 12、16、25 |
| DN 15 | 0.6～6 | 0.4～8 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
| DN 20 | 0.8～8 | 0.45～9 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
| DN 25 | 1～10 | 0.5～10 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
| DN 32 | 1.5～15 | 0.8～15 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
| DN 40 | 2～20 | 1～20 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
| DN 50 | 4～40 | 2～40 | 2.5 | 4.0、6.3、12、16、25 |
| DN 65 | 7～70 | 4～70 | 2.5 | 4.0、6.3、12、16、25 |
| DN 80 | 10～100 | 5～100 | 2.5 | 4.0、6.3、12、16、25 |
| DN 100 | 20～200 | 10～200 | 2.5 | 4.0、6.3、12、16、25 |
| DN 125 | 25～250 | 13～250 | 1.6 | 2.5、4.0 |
| DN 150 | 30～300 | 15～300 | 1.6 | 2.5、4.0 |
| DN 200 | 80～800 | 40～800 | 1.6 | 2.5、4.0 |

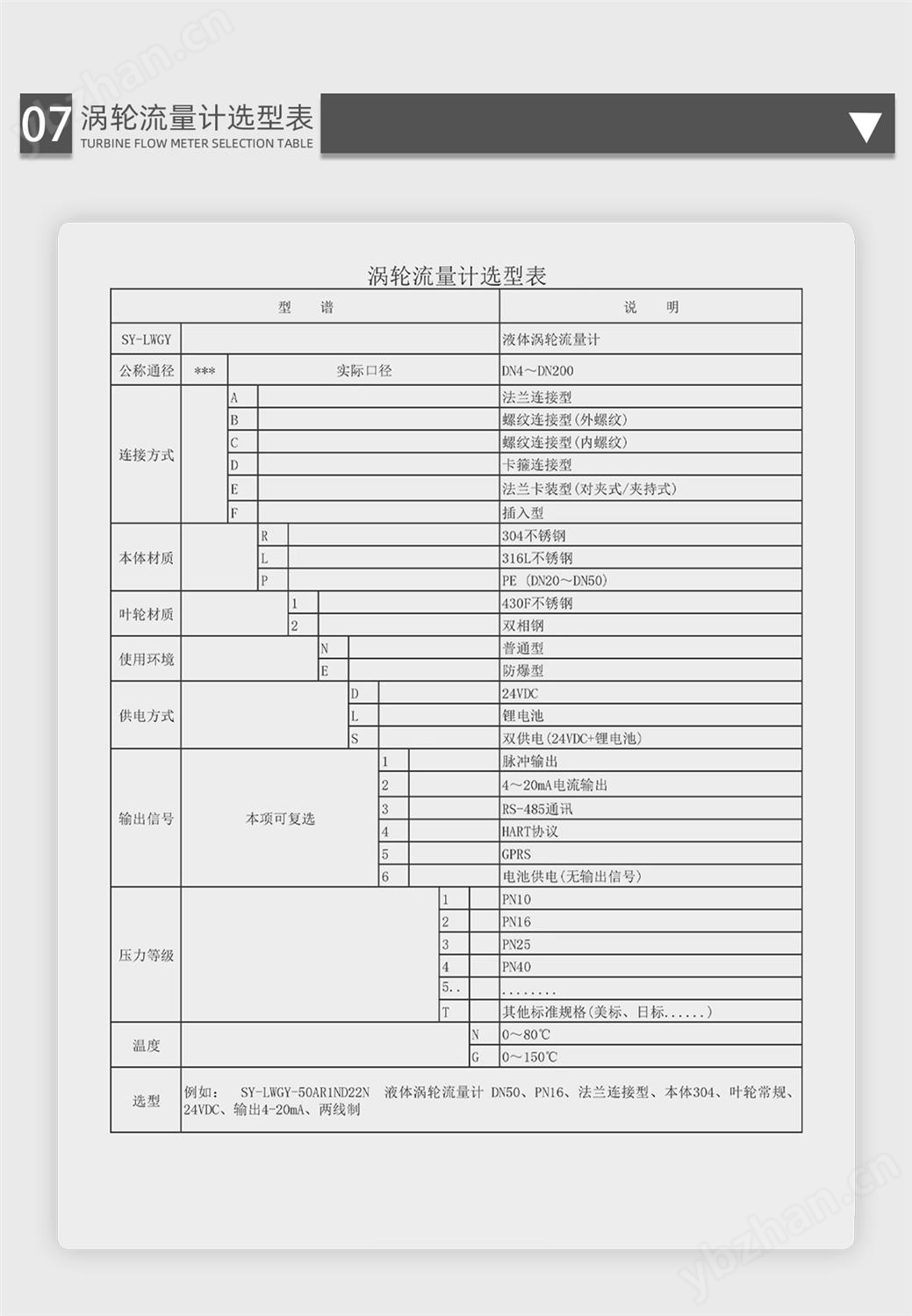

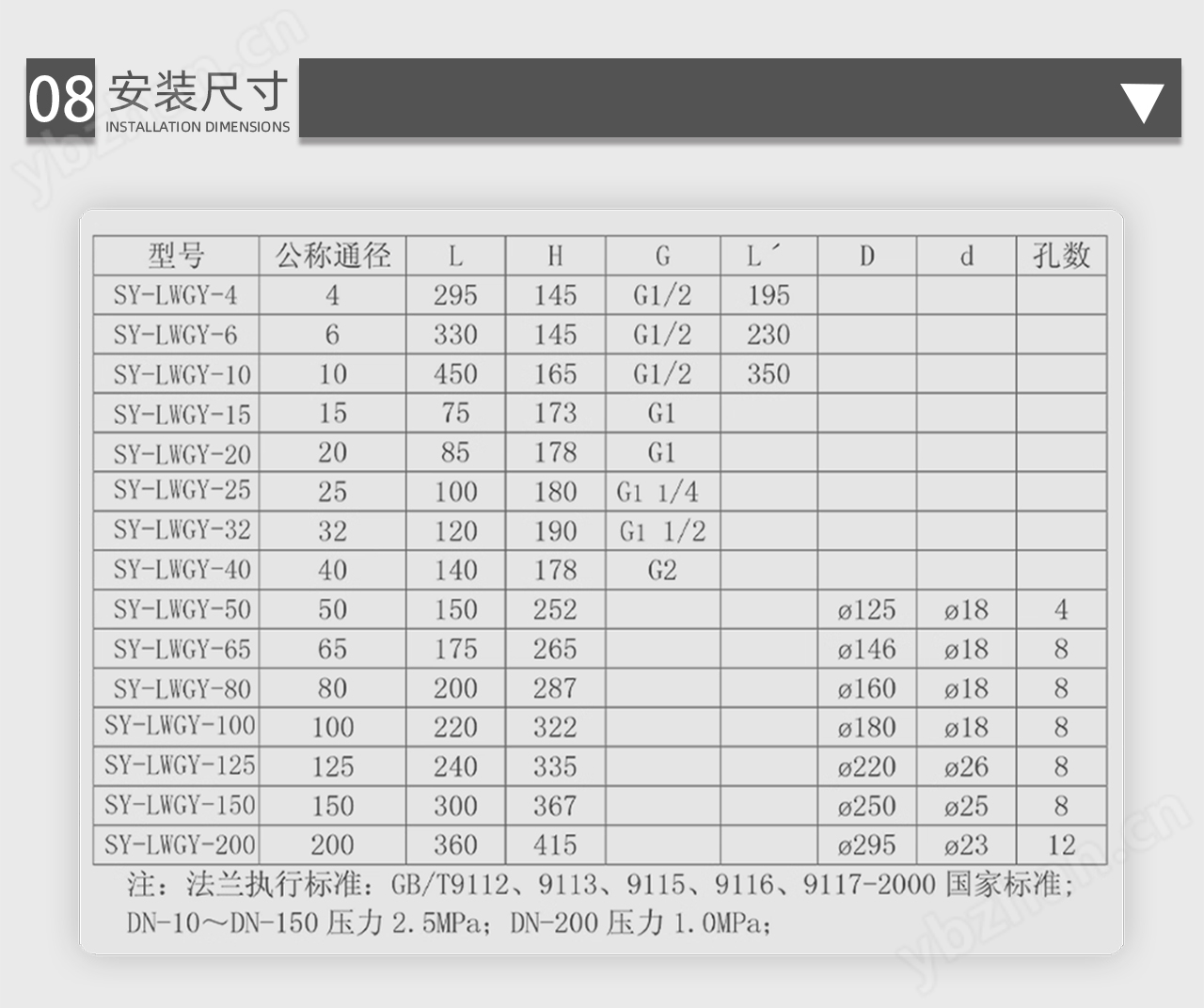

四、儀表選型
表3
| 型 號 | 說 明 | |||||||
| LWGY─ | □ | /□ | /□ | /□ | /□ | /□ | /□ | |
| 公 稱 通 徑 | 4 | 4mm，標準量程0.04～0.25m3/h，寬量程為0.04～0.4m3/h | ||||||
| 6 | 6mm，標準量程0.1～0.6m3/h，寬量輪為0.06～0.6m3/h | |||||||
| 10 | 10mm，標準量程0.2～1.2m3/h，寬量程為0.15～1.5m3/h | |||||||
| 15 | 15mm，標準量程0.6～6m3/h寬量程為0.4～8m3/h | |||||||
| 20 | 20mm，標準量程0.8～8m3/h，寬量程為0.4～8m3/h | |||||||
| 25 | 25mm，標準量程1～10m3/h，寬量程為0.5～10m3/h | |||||||
| 32 | 32mm，標準量程1.5～15m3/h，寬量程為0.8～15m3/h | |||||||
| 40 | 40mm，標準量程2～20m3/h，寬量程為1～20m3/h | |||||||
| 50 | 50mm，標準量程4～40m3/h，寬量程為2～40m3/h | |||||||
| 65 | 65mm，標準量程7～70m3/h，寬量程為4～70m3/h | |||||||
| 80 | 80mm，標準量程10～100m3/h，寬量程為5～100m3/h | |||||||
| 100 | 100mm，標準量程20～200m3/h，寬量程為10～200m3/h | |||||||
| 125 | 125mm，標準量程25～250m3/h，寬量程為13～250m3/h | |||||||
| 150 | 150mm，標準量程30～300m3/h，寬量程為15～300m3/h | |||||||
| 200 | 200mm，標準量程80～800m3/h，寬量程為40～800m3/h | |||||||
| 類型 | B | 電池供電現場顯示型 | ||||||
| C | 現場顯示/4～20mA 兩線制電流輸出 | |||||||
| C1 | 現場顯示/RS485通訊協議 | |||||||
| C2 | 現場顯示/HART通訊協議 | |||||||
| 精度等級 | 05 | 精度0.5級 | ||||||
| 10 | 精度1.0級 | |||||||
| 渦 輪 類 型 | W | 寬量程渦輪 | ||||||
| S | 標準渦輪 | |||||||
| 材 質 | S | 304不銹鋼 | ||||||
| L | 316（L）不銹鋼 | |||||||
| 防爆 | E | 防爆型 （防爆等級：ExdⅡBT6） | ||||||
| 壓力等級 | N | 常規 （參照表2） | ||||||
| H（x） | 高壓 （參照表2） | |||||||
注：DN15～DN40常規為螺紋連接，如希望采用法蘭連接，請?jiān)凇肮Q通徑”后加“(FL)”
例如，選用一臺法蘭連接式防爆型渦輪流量計測量水，需要現場顯示并遠傳4-20mA信號，管道為DN40，要求精度0.5級，304不銹鋼材質，儀表耐壓16MPa測量范圍為標準量程，其產品型號應為：SY-LWGY-40(FL)C/05/S/S/E/H16
