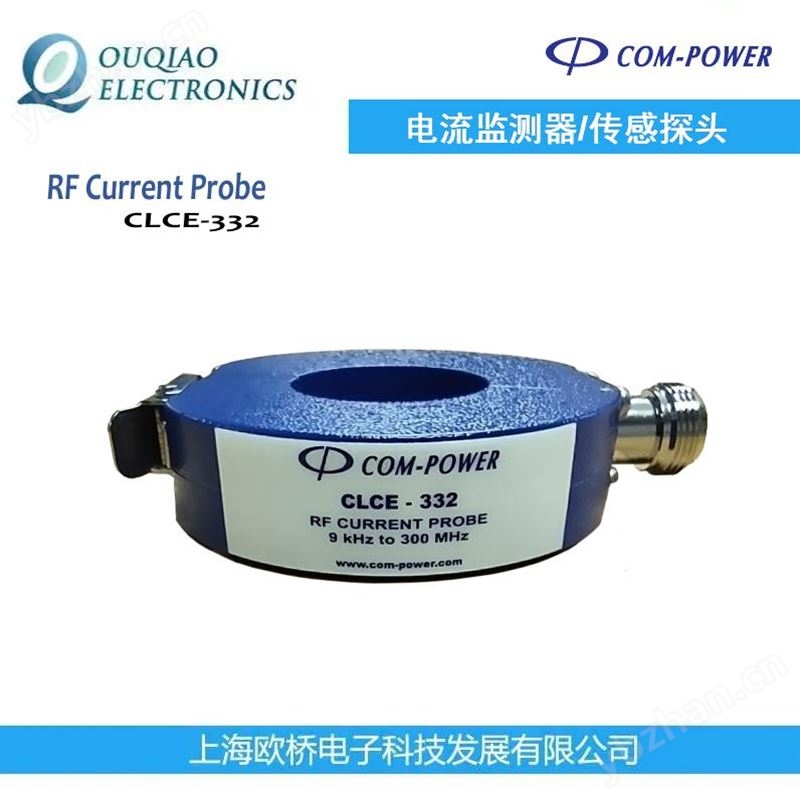

Com-Power射頻電流探頭CLCE-332

品牌：Com-Power

型號：CLCE-332

美國Com-Power專門從事電磁兼容領域，通常稱為EMC。生產各種與噪音有關的產品，將幫助您發現、測量和抑制產品中的噪音。測試設備可用于滿足EMC的法規要求或使您的產品更好地工作。

Com-Power射頻電流探頭CLCE-332介紹：

電流監測器/傳感探頭測量導體或電纜線束中流動的疊加射頻電流。主要應用是測量傳導排放，以滿足各種EMC標準。一些需要傳導排放測量的通用標準包括CISPR 16-1-2、DO-160和MIL-STD-461。

產品特征：

頻率范圍：9 kHz至300 MHz

適用于CISPR、*用標準461和DO-160

包括單獨校準

三年標準保修

產品簡介：

CLCE-332射頻電流探頭是Com Power廣泛的射頻傳導發射/抗擾度測試設備和校準配件系列的一部分

CLCE-332適用于CISPR 22、CISPR 32、DO-160、Mil Std 461等要求的合規性測量，以及在傳導抗擾度測試期間的應用電流監測。

其設計在堅固的圓形鉸鏈外殼中采用了分體式鐵氧體；從而允許探頭在一側打開，以便將待測試的電線、電纜或電纜束容易地放置在探頭窗口中，使CLCE-332比其他非分裂芯探頭更方便使用。

CLCE-332設計用于與頻譜分析儀或EMI接收器或任何50歐姆阻抗測量設備，根據真實均方根電壓測量量值。

傳輸阻抗轉換系數，定義為次級電壓與初級電流的比率，通常以dB除以1歐姆表示,它用于將電壓量轉換為電流量，以1uA上的dB表示。

轉換因子也可以從傳輸導納值中得出，以1秒內的dB表示。

產品應用：

一般來說，射頻電流探頭用于監測或測量電線、電纜或電纜束上的不對稱干擾射頻電流，而不與源導體直接導電接觸。通過將探頭夾在待測導體周圍，以電感方式測量電流。與導體沒有實際接觸，絕緣層留在原地。本質上，電流探頭是一個環形變壓器，其中導體充當單匝初級，探頭充當多匝次級。

產品參數：

應用：傳導敏感性測試期間的傳導發射測量和電流監測

頻率范圍：9KHz至300MHz

轉移阻抗（Z，歐姆）:5歐姆

轉移阻抗（dB歐姆）:-40~15dB歐姆（典型）

Max初級電流：56安培 （DC-60赫茲），42安培AC（400赫茲），3安培（射頻），1300安培（8/20μs脈沖）

接口類型：N型（母頭）

相關附件：*CLCE-332校準夾具，SPA-815TGE光譜分析儀

產品尺寸：

窗口或孔徑（ID）：1.26英寸（32毫米）

外徑：3.11英寸（79毫米）

高度：0.76英寸（19.3毫米）

重量：0.275磅（0.125公斤）
