渦街流量計工作原理

基于“卡門渦街”現象。當流體流經一個非流線型的漩渦發生體時，會在其下游產生交替的漩渦列，這些漩渦的釋放頻率與流體的流速成正比。通過檢測這些漩渦的頻率，可以推算出流體的流速，進而計算出流量?。

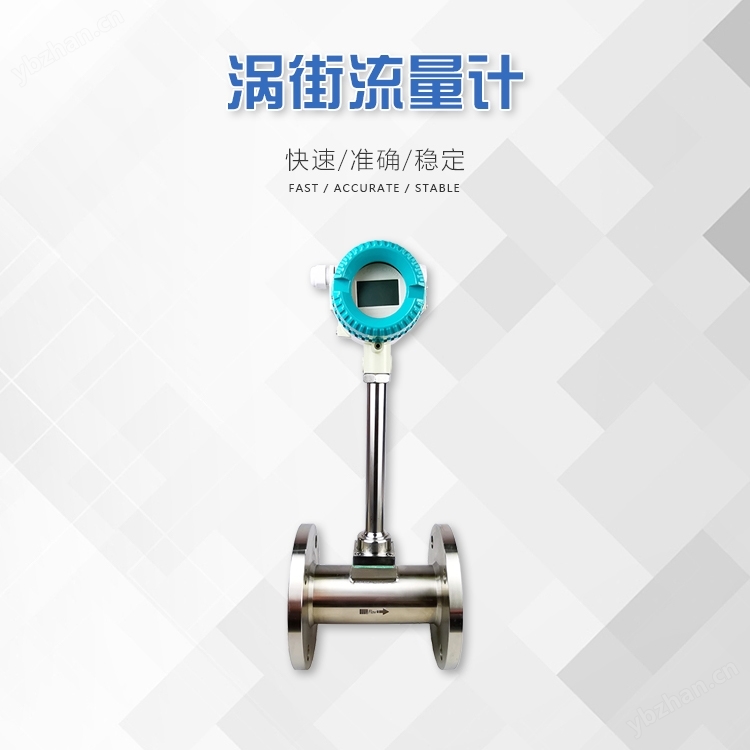

渦街流量計 脈沖輸出 管段式 冶金行業 北京

渦街流量計安裝地點的選擇

1、環境溫度：渦街流量計的工作環境溫度不低于-40℃,不高于+55℃,如受到生產設備的熱輻射時應采取隔熱和通風措施。

2、渦街流量計安裝地點周?chē)鷳?yīng)有充裕的空間，安裝在高處的渦街流量計應盡量有工作平臺，以便于安裝和維修。

3、機械振動和沖擊：渦街流量計的結構是堅固的，不會因震動而損傷,但振動會產生干擾信號，若管道上的震動和沖擊強烈，而介質流速又低，則可能導致干擾信號大于流量信號，造成示值誤差。因此渦街流量計應當盡可能安裝在振動和沖擊小的場所。安裝位置在5～20HZ的振動頻率下，要求振動加速度不大于1g，否則應采取減振措施。

渦街流量計參數

公稱口徑：DN10-DN300(管段式);DN300-DN100(插入式)

電源：12VDC;24VDC;220VAC;3.6V鋰電池

本體材質：304;316L

精度：±1.0%;±1.5%F.S

安裝方式：插入式;法蘭安裝;法蘭夾裝;

輸出信號：4-20mA，脈沖輸出

測量介質：液體;氣體

補償類型：溫壓補償

工作溫度：-40~350℃

工作壓力：≤4MPa

防爆等級：Exd【ia】II CT6

運輸方式：物流

包裝方式：紙箱

渦街流量計特點

是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可行性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用。

渦街流量計注意事項

1.專用法蘭與直管段焊接時不能帶著傳感器焊接。

2.安裝時應使傳感器的流向標志與管道內流體流向一致。

3.傳感器安裝前，法蘭凹槽內必須放好密封圈。壓力和溫度測量點的位置，取壓點在傳感器下游3～5DN處，測溫點在下游5～8DN處。

4.測量高溫介質時，切勿用隔熱材料把傳感器連接桿周?chē)饋?lái)。

5.連接傳感器的屏蔽電纜走向，應盡可能遠離強電磁場的干擾場合。不允許與高壓電纜一起敷設，屏蔽電纜要盡量縮短，并且不得盤卷，以減少分布電感，長度不應超過200米。

6.安裝傳感器前，管道必須進行清洗。沖掉管內的雜質，避免通流后堵塞傳感器。測量液體的管道必須充滿被測液體，防止氣泡的干擾。
