數字熒光示波器簡介：
● 多功能混合信號設計調試工具
● 為迅速解決問題提供杰出的處理能力-DPO3000系列數字熒光示波器(DPO)為您查看的信號提供了所需的性能。數字熒光示波器帶寬范圍為100 MHz - 500 MHz，數字熒光示波器所有型號在所有通道上提供了5倍的過采樣率，并標配sin(x)/x 內插，因此您可以樹立信心，準確地捕獲和顯示的瞬態事件。數字熒光示波器所有通道上標配5M記錄長度，數字熒光示波器可以捕獲長信號活動窗口，同時保證精細的定時分辨率。50,000 wfm/s 波形捕獲速率限度地提高了捕獲難檢毛刺和其它偶發事件的概率。

數字熒光示波器技術指標：
數字熒光示波器主要性能指標
● 500, 300, 100 MHz 帶寬型號
● 2 通道和4 通道模型
● 所有通道上高達2.5 GS/s的采樣率
● 所有通道上5 M點的記錄長度
● 50,000 wfm/s的波形捕獲速率
● 成套高級觸發
串行總線觸發和解碼
● I2C、SPI、CAN、LIN、RS232/422/485/UART串行觸發、解碼和分析選項
簡便易用功能
● Wave Inspector?控制功能提供了的波形分析效率
● 9英寸(229 mm) WVGA寬屏彩色顯示器
● 前面板上USB 2.0 接口，快捷簡便地存儲數據
● USB 2.0 設備端口，使用USB TMC 通過PC直接控制示波器
● 內置以太網端口
● 即插即用連接和分析軟件解決方案
● e*Scope?遠程查看和控制
● TekVPI?探頭接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位
● 體積小，重量輕
● 僅深5.4 英寸(137mm)，僅重9 磅(4 公斤)

數字熒光示波器應用范圍：
    嵌入式設計和調試、考察瞬態現象、電源測量、視頻設計和調試、頻譜分析、汽車電子設計和調試、 制造測試和質量控制、 機電設計和分析、 生物醫學產品開發、工業控制

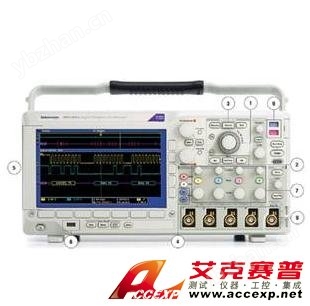

    1 縮放/卷動－ 縮放和卷動專用的前面板控制功能。內部旋鈕控制著縮放系數，外環調整則在波形中卷動縮放框。波形搜索變得的簡便。
    2 標記－ 想標記波形、以備以后參考或在感興趣的事件之間迅速導航？只需按Set Mark 按鈕，把“bookmarks”(書簽)放在波形上。使用←和→按鈕，導航通過用戶標記，搜索生成的標記。
    3 搜索－ 厭倦了無休無止地在當前示波器上旋轉水平位置旋鈕，以便找到要尋找的事件？您可以使用DPO3000的搜索功能，根據用戶指定的標準找到和標記所有發生的事件。搜索類型包括邊沿、脈寬、短脈沖、邏輯、建立時間和保持時間、上升時間/下降時間及I2C、SPI、CAN、LIN 和RS-232/422/485/UART 數據包成分。
    4 串行總線－ 觸發包級內容，查看作為總線采集的數據，并把所有數據包解碼 成十六進制或二進制，搜索采集的數據， 找到特定數據包成分，甚至查看以表格 形式解碼的所有數據包，這在很大程度 上與邏輯分析儀上看到的內容類似。支持的串行標準數據包括I2C、SPI、CAN、LIN和RS-232/422/485/UART數據包內容
    5 的顯示器－ DPO3000系列采用9 英寸(229 mm)寬屏高分辨率(800x480-WVGA)顯示器。
    6 USB－ 使用前面板USB端口，簡單方便地存儲屏幕快照、波形數據和示波器設置。后面板上提供了另一個USB 主機端口，用來連接外設，同時還提供了一個USB設備端口，可以使用USBTMC 控制儀器。
    7 垂直控制功能－每條通道旋鈕垂直控制功能提供了簡單直觀的操作能力。您不必再在全部四條通道中共享一套垂直控制功能！
    8 TekVPI? － 新的TekVPI 探頭接口可以直接連接電流探頭，直觀地控制補償框，遙控探頭設置，在示波器和探頭之間更加智能地通信。
垂直系統 DPO3012 DPO3014 DPO3032 DPO3034 DPO3052 DPO3054
輸入通道數量 2 4 2 4 2 4
模擬帶寬(-3dB) 100 MHz 100 MHz 300 MHz 300 MHz 500 MHz 500 MHz
計算的上升時間
5 mV/div (典型值) 3.5 ns 3.5 ns 1.17 ns 1.17 ns 700 ps 700 ps
硬件帶寬極限 20 MHz 或150 MHz
輸入耦合 AC, DC, GND
輸入阻抗 1 MΩ ± 1%, 75Ω ± 1%, 50Ω ± 1%
輸入靈敏度范圍
1 MΩ 1 mV/div - 10 V/div
輸入靈敏度范圍
75Ω, 50Ω 1 mV/div - 1 V/div
垂直分辨率 8 位(采用Hi-Res 時11 位)
輸入電壓, 1 MΩ 300 VRMS, 峰值≤± 450 V
輸入電壓
75Ω, 50Ω 5 VRMS, 峰值≤± 20 V
DC 增益精度 ± 1.5%, 偏置設為0 V
偏置范圍 1 MΩ 50Ω, 75Ω
1 mV/div - 99.5 mV/div ± 1 V ± 1 V
100 mV/div - 995 mV/div ± 10 V ± 5 V
1 V/div ± 100 V ± 5 V
1.01 V/div - 10 V/div ± 100 V NA

通道到通道隔離度：
    (任何兩條垂直標度相等的通道) 在≤ 100 MHz 時≥ 100:1, > 100 MHz 到額定帶寬時≥ 30:1
