一、概述及產品特點
1. 概述
ZRIC智能抵押無功補償裝置是以二組（Δ型）或一組（Y型）低壓電力電容器為主體，采用微電子軟硬件技術、微型傳感技術、微型網絡技術和電器制造技術等成果，將其智能化，實現低壓電力無功補償。它能夠可靠工作、使用方便、具有零投切、交流參數測量、自保護、自組網聯機等系列功能，是低壓電力無功自動補償技術的重大突破，可靈活運用于低壓無功補償?shù)母鞣N場合，改變了現有低壓無功自動補償設備的結構模式，具有結構簡潔、生產方便、成本降低、性能提高、維護簡便等多項有點。
2. 產品特點
2.1 實現了測控技術與同步開關的結合，無可控硅，觸點間耐壓高，同步投切，開關兩端不存在電壓疊加現象， 控制投切開關的運動速度，提高壽命，對合閘相位進行跟蹤修正，開關實現百萬次的投切壽命。與現有同類智能型電力電容器比較，具有高可靠、低故障、自身功耗小、長壽命等諸多優勢。
2.2 合閘涌流小，實現電容器電壓同步過零投入、電流同步過零投切，同步投切避免開關過電壓，無過壓擊穿，無拉弧和重燃。
2.3 優化的補償方式，各項保護功能，還可配置多種外設，以滿足不同的客戶需求。
2.4 產品測量保護功能齊全，具備電容器體內溫度、電網諧波含量、段相、三相不平衡等特殊保護。
2.5 產品可多臺實用積木式使用，多臺使用時自動產生主機，其余為從機，構成無功自動控制系統，個別故障從機自動退出，不影響其他機器工作。主機故障自動退出，產生新的主機，組成新的系統工作，智能化程度。
2.6 單體電容器液晶屏顯示產品工況及電氣線路狀況，人機對話簡潔直觀。
二、低壓智能電容器概觀

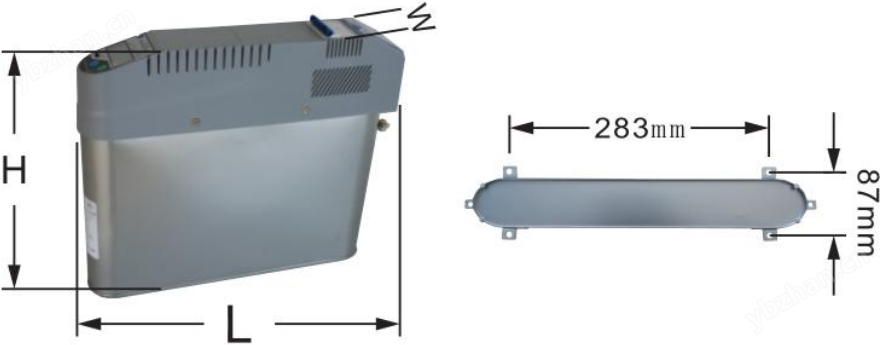

1. 產品外觀

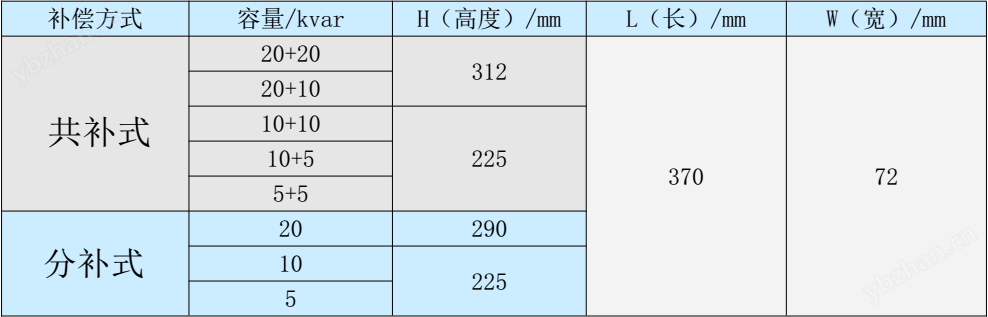

2. 產品規格與尺寸
不同容量的產品，高度（H）不同，其他尺寸一只，詳見下表：
三、產品技術參數
1. 環境條件
環境溫度：-25～65℃
相對濕度：40℃，20～90%
海拔高度：≤2000m
2. 電源條件
額定電壓：～220V/～380V
電壓偏差：±20%
電流波形：電流諧波不大于10%
工頻頻率：48.5～51.5Hz
功率消耗：＜3W（切除電容時）
＜4W（投入兩臺電容時）
3. 電氣安全
電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、采樣與控制電路防護均符合中華人民共和國電力行業標準DL/T842-2003《低壓并聯電容裝置使用技術條件》、GB/T22585-2008《低壓電力電容器功率因數補償裝置》中相應條款要求。
4. 測量誤差
電壓：≤0.5%；
電流：≤0.5%（20%In～120%In）
無功功率：≤2%
功率因數：±0.02（40%In～120%In）
溫度：±1℃
5. 保護誤差
電壓：≤0.5%
電流：≤0.5%（20%In～120%In）
溫度：±1℃
時間：20mS
6. 無功補償參數
無功補償誤差：≤最小電容器容量的10%
電容器投切間隔：5～30S
無功容量：?jiǎn)闻_(tái)≤（20+20）kvar（共補）、單臺≤20kvar（分補）
無控制器：最多33臺聯機工作
有控制器：最多33臺聯機工作
7. 可靠性參數
控制投切準確率：99%
投切容許次數：100萬次以上
電容器容量運行時間衰減率：＜2%/年
電容器容量投切衰減率：＜2%/年
