外置開口式互感器多功能諧波計量表 智能數顯儀表
DTSD1352 導軌式多功能電能表具有精度高、體積小、安裝方便等點。集成全部電力參數測量及全面的電能計量及考核管理，提供上 12 月的各類電能數據統計。具有 31 次分次諧波與總諧波含量檢測，帶有開關量輸入和開關量輸出可實現“遙信”和“遙控”功 能，并具備報警輸出。帶有 RS485 通信接口，可選用 MODBUS-RTU 或 DL/T645-2007 協議。產品符合企業標 準 Q31/C035-2017《導軌式安裝電能表企業標準》的要求。
外置開口式互感器多功能諧波計量表 智能數顯儀表
應用范圍：
是主要針對電力系統，工礦企業，公用設施的電能統 計、管理需求而設計的款智能儀表
訂貨范例：
具體型號：DTSD1352-FC
技術要求：輸入電壓AC380V；直接接入3x10（80）A；廣西工業時段。
通訊協議：RS485通訊
輔助電源：無
2.產品型號說明
3.功能列表
注：1：外置互感器規格時，諧波測量為標配，其余規格均為選配。
2：默認無功脈沖、時鐘脈沖、開關量輸出三選；
3：有源開關量和第二路通訊二選；
4：選配測溫功能時 1、2 所述選配功能均不可選。
4.技術參數
5.外置開口式互感器多功能諧波計量表外形尺寸

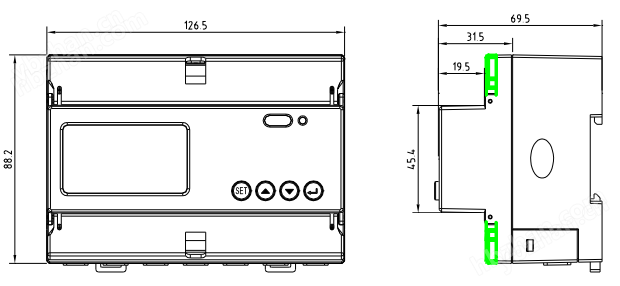

圖 1 外形尺寸圖（單位：mm）
6 接線與安裝

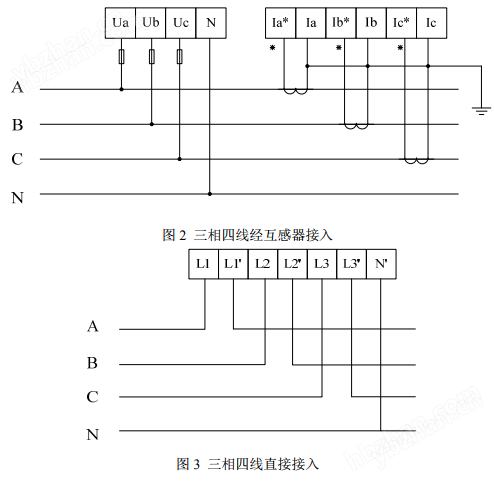

6.1 電壓電流接線示意圖
6.2 開關量輸入、輸出、NTC 測溫端子
開關量輸出為繼電器輸出，可實現“遙控”和報警輸出。
開關量輸入是采用開關信號輸入方式，由外部電源供電。當外部接通或斷開時，經過儀 表開關輸入模塊采集其接通或斷開信息并通過儀表本地顯示。開關量輸入不僅能夠采集和顯 示本地的開關信息，同時可以通過儀表的 RS485 實現遠程傳輸功能，即“遙信”功能。
注：（17-18）為有功電能脈沖，（60-61-62-69）為三路 NTC 測溫端口，（15-16）時 鐘脈沖、（19-20）無功電能脈沖、（40-41）開關量輸出與（60-61）端子復用，（24-25）2 路通訊、（31-39）開關量輸入與（62-69）端子復用。
7 主要功能特點
7.1 測量功能
能測量全電力參數包括電壓 U、電流 I、有功功率 P、無功功率 Q、視在功率 S、功率 因數 PF、頻率、31 次分次諧波及總諧波含量。其中電壓 U 保留 1 位小數，頻率 F 保留 2 位 小數，電流 I 保留 2 位小數，功率 P 保留 3 位小數。
如：U = 220.1V，f = 49.98Hz, I = 1.99A，P = 0.439kW 7.2 計量功能
能計量當前組合有功電能，正向有功電能，反向有功電能，正向無功電能，反向無功電 能。
7.3 分時功能
兩套時段表，年可以分為 4 個時區，每套時段表可設 8 個日時段，4 個費率(F1、F2、 F3、F4 即尖峰平谷) 。分時計費的基本思想就是把電能作為種商品，利用經濟杠桿，用 電高峰期電價高，低谷時電價低，以便削峰填谷，改善用電質量，提高綜合經濟效益。
7.4 需量功能

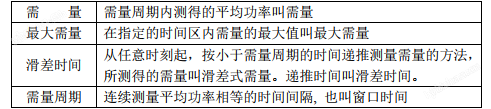

有關需量的相關概念如下：
缺省需量周期為 15 分鐘，滑差時間為 1 分鐘。
能測量 4 種zui即正向有功、反向有功、感性無功、容性無功zui以及zui大需 量發生的時間。
7.5 歷史數據統計功能
能統計上 48 月的歷史電能（各費率電能）和上 90 日的歷史電能（各費率電能）。
7.6 開關量輸入輸出功能
有路開關量輸出，路開關量輸入，開關量輸出為繼電器輸出，可以實現“遙控”和 報警輸出。開關量輸入不僅能夠采集和顯示本地的開關信息，同時可以通過儀表的 RS485 實現遠程傳輸功能，即“遙信”功能。
7.7 測溫功能
支持三路外置 NTC 測溫功能，測溫范圍為-40℃~99℃。
