電纜溝智能蓋板
源頭工廠 · OEM合作 · 高性價比
一、產品概述
本電纜溝智能蓋板方案基于電力系統運檢安全需求設計，采用一體化集成架構，以玻璃鋼蓋板為載體，集成球型吊裝攝像頭、熱解粒子傳感器、溫濕度傳感器、水浸傳感器及邊緣采集主機，實現電纜溝運行環境的全域感知、智能巡檢與異常預警功能。方案具備高集成度、安裝便捷、維護簡單、環境適應性強等特點，廣泛適用于變電站、換流站、電纜敷設場景，可有效提升電纜溝隱患早期識別能力、智能巡檢效率與應急響應速度，為電纜線路的安全穩定運行提供技術保障。

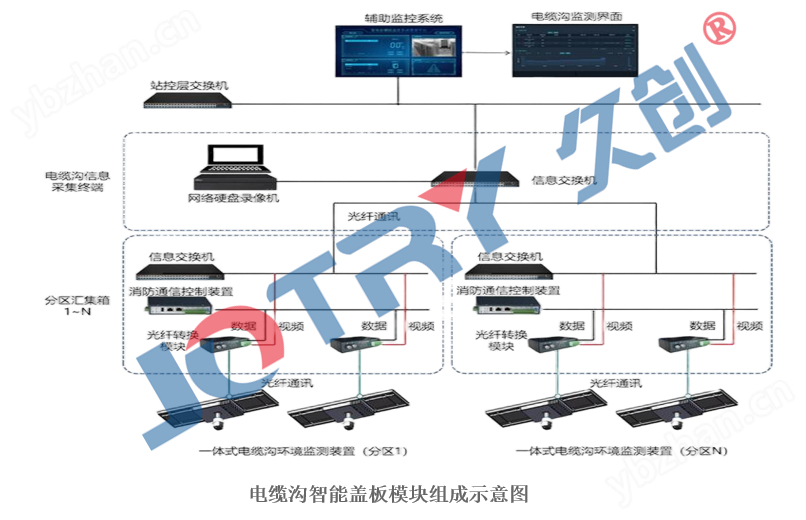

1.1 系統架構
架構說明：所有感知設備均集成于玻璃鋼蓋板底部，通過有線方式連接至邊緣采集主機，采集主機對數據進行本地預處理后，通過安全無線/有線傳輸鏈路上傳至上層管理平臺，實現端邊云協同的完整智能監測體系。
二、產品組成與功能說明
本方案核心由玻璃鋼蓋板本體、六大功能模塊及邊緣計算單元構成，各模塊高度集成，實現功能協同，整體涵蓋光伏儲能、信息收發、視頻巡檢、物聯感知、自動滅火彈五大核心功能。

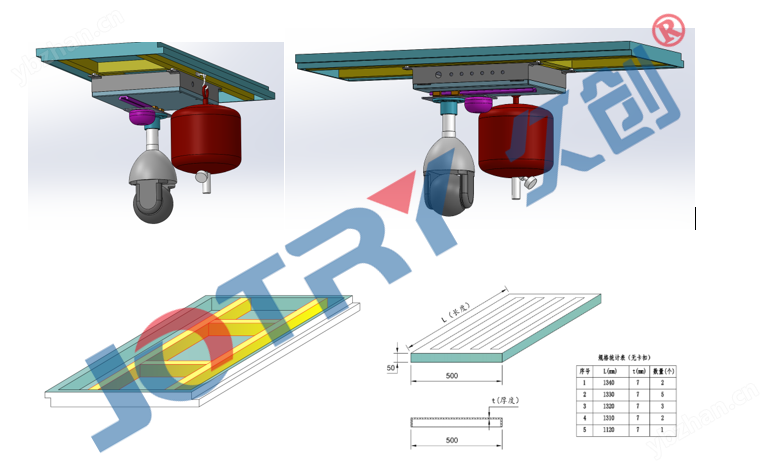

??2.1 玻璃鋼蓋板本體
??作為所有功能模塊的物理載體，預留標準化安裝接口，同時具備傳統電纜溝蓋板的承載、防護、密封功能，實現“一塊蓋板=全套監測系統”的一體化設計。
??材質與特性：采用高強度SMC模壓玻璃鋼材質，具備絕緣、阻燃、耐腐蝕、抗老化、抗壓強度高等特點，適應電纜溝潮濕、酸堿、電磁干擾等惡劣環境。
??結構設計：底部預留傳感器與采集主機安裝槽位，表面采用防滑、抗靜電處理，兼顧承重性能與內部設備防護需求。
??基礎參數：標準尺寸 500mm（寬）×L（長，可定制）×50mm（厚），承載能力≥150kg/㎡，彎曲撓度≤L/200，阻燃等級達到V0級。
??2.2 視頻巡檢模塊（球型吊裝攝像頭）
??安裝方式：吊裝于蓋板底部正中央位置，視角覆蓋下方電纜溝全域范圍。
??核心功能：支持低功耗定時巡檢、紅外夜視、遠程調看、光學變倍、異常行為識別（如非法入侵、線纜破損識別、紅外溫度識別），可在<無光環境下清晰采集圖像。
??性能參數：200萬像素，紅外夜視距離30米，支持DC24V供電，防護等級IP66，工作溫度范圍-40℃~+70℃。
??2.3 熱解粒子傳感器
??安裝位置：集成于蓋板底部靠近線纜側，實時采集電纜絕緣層熱解粒子濃度。
??核心功能：實現電纜火災極早期預警，通過檢測線纜受熱、熔融、解聚過程中釋放的低濃度自由粒子，在火災發生前 1-3 小時識別故障隱患，提前預警。
??性能參數：檢測范圍 0~2000 個/升，響應時間≤30s，防護等級 IP54，抗電磁干擾性能符合電力行業標準。
??2.4 溫濕度傳感器
??安裝位置：布置于蓋板底部通風處，監測電纜溝內環境溫濕度。
??核心功能：實時采集溝內溫度、濕度數據，對超溫、高濕異常情況及時告警，輔助判斷電纜運行環境是否符合要求。
??性能參數：溫度監測范圍 -40℃~+80℃，精度≤±0.1℃；濕度監測范圍 0%RH~100%RH，精度≤±2%RH，采樣頻率可配置。
??2.5 水浸傳感器
??安裝位置：安裝于蓋板底部低處，或延伸至電纜溝底部。
??核心功能：監測電纜溝內積水情況，當溝內水位達到預警閾值時立即觸發告警，避免電纜長期浸泡導致絕緣下降。
??性能參數：開關量輸出，響應時間≤1s，靜態功耗≤0.1W，防護等級 IP68，支持浸水閾值自定義。

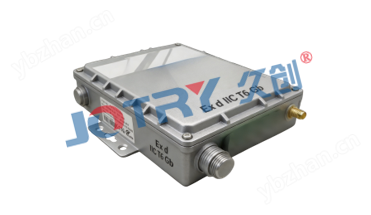

??2.6 邊緣采集主機
??安裝方式：集成于蓋板底部面安裝位，配套內置電源隱藏于蓋板內部結構層。
??核心功能：實現設備與上層管理平臺的雙向數據傳輸，支持RJ45/4G/5G、WAPI等多種通訊方式，滿足電力系統物聯網安全接入要求，支持斷點續傳與數據加密傳輸。
??性能參數：傳輸速率≥100Mbps，信號接收靈敏度≤-95dBm，支持電力專用加密協議，功耗≤0.5W，工作溫度范圍-40℃~+70℃。
??2.7自動滅火彈模塊
??安裝位置：吊裝于蓋板底部靠近電纜接頭等火災高風險區域，采用快裝卡扣式設計。
??核心功能：配套火情檢測算法，當熱解粒子、溫度傳感器判定火情發生時，可自動觸發滅火彈釋放超細干粉滅火劑，實現電纜溝初期火災的秒級響應撲滅，無需人工現場操作。
??性能參數：單彈滅火覆蓋范圍≥3m3，響應時間≤1s，滅火劑保質期≥5年，工作溫度范圍-40℃~+85℃，防護等級IP67。
??安裝方式：集成于蓋板底部專用安裝艙內，采用密封防水設計，與傳感器聯動。
??2.1 玻璃鋼蓋板本體
??作為所有功能模塊的物理載體，預留標準化安裝接口，同時具備傳統電纜溝蓋板的承載、防護、密封功能，實現“一塊蓋板=全套監測系統”的一體化設計。
??材質與特性：采用高強度SMC模壓玻璃鋼材質，具備絕緣、阻燃、耐腐蝕、抗老化、抗壓強度高等特點，適應電纜溝潮濕、酸堿、電磁干擾等惡劣環境。
??結構設計：底部預留傳感器與采集主機安裝槽位，表面采用防滑、抗靜電處理，兼顧承重性能與內部設備防護需求。
??基礎參數：標準尺寸 500mm（寬）×L（長，可定制）×50mm（厚），承載能力≥150kg/㎡，彎曲撓度≤L/200，阻燃等級達到V0級。
??2.2 視頻巡檢模塊（球型吊裝攝像頭）
??安裝方式：吊裝于蓋板底部正中央位置，視角覆蓋下方電纜溝全域范圍。
??核心功能：支持低功耗定時巡檢、紅外夜視、遠程調看、光學變倍、異常行為識別（如非法入侵、線纜破損識別、紅外溫度識別），可在<無光環境下清晰采集圖像。
??性能參數：200萬像素，紅外夜視距離30米，支持DC24V供電，防護等級IP66，工作溫度范圍-40℃~+70℃。
??2.3 熱解粒子傳感器
??安裝位置：集成于蓋板底部靠近線纜側，實時采集電纜絕緣層熱解粒子濃度。
??核心功能：實現電纜火災極早期預警，通過檢測線纜受熱、熔融、解聚過程中釋放的低濃度自由粒子，在火災發生前 1-3 小時識別故障隱患，提前預警。
??性能參數：檢測范圍 0~2000 個/升，響應時間≤30s，防護等級 IP54，抗電磁干擾性能符合電力行業標準。
??2.4 溫濕度傳感器
??安裝位置：布置于蓋板底部通風處，監測電纜溝內環境溫濕度。
??核心功能：實時采集溝內溫度、濕度數據，對超溫、高濕異常情況及時告警，輔助判斷電纜運行環境是否符合要求。
??性能參數：溫度監測范圍 -40℃~+80℃，精度≤±0.1℃；濕度監測范圍 0%RH~100%RH，精度≤±2%RH，采樣頻率可配置。
??2.5 水浸傳感器
??安裝位置：安裝于蓋板底部低處，或延伸至電纜溝底部。
??核心功能：監測電纜溝內積水情況，當溝內水位達到預警閾值時立即觸發告警，避免電纜長期浸泡導致絕緣下降。
??性能參數：開關量輸出，響應時間≤1s，靜態功耗≤0.1W，防護等級 IP68，支持浸水閾值自定義。
??2.6 邊緣采集主機
??安裝方式：集成于蓋板底部面安裝位，配套內置電源隱藏于蓋板內部結構層。
??核心功能：實現設備與上層管理平臺的雙向數據傳輸，支持RJ45/4G/5G、WAPI等多種通訊方式，滿足電力系統物聯網安全接入要求，支持斷點續傳與數據加密傳輸。
??性能參數：傳輸速率≥100Mbps，信號接收靈敏度≤-95dBm，支持電力專用加密協議，功耗≤0.5W，工作溫度范圍-40℃~+70℃。
??2.7自動滅火彈模塊
??安裝位置：吊裝于蓋板底部靠近電纜接頭等火災高風險區域，采用快裝卡扣式設計。
??核心功能：配套火情檢測算法，當熱解粒子、溫度傳感器判定火情發生時，可自動觸發滅火彈釋放超細干粉滅火劑，實現電纜溝初期火災的秒級響應撲滅，無需人工現場操作。
??性能參數：單彈滅火覆蓋范圍≥3m3，響應時間≤1s，滅火劑保質期≥5年，工作溫度范圍-40℃~+85℃，防護等級IP67。
??安裝方式：集成于蓋板底部專用安裝艙內，采用密封防水設計，與傳感器聯動。
三、設備參數
本方案核心設備清單及詳細參數如下表所示：
??核心功能：實現所有感知數據的本地采集、預處理、邊緣分析與傳輸，支持邊緣告警邏輯判斷，減少云端數據傳輸壓力。具備本地數據緩存功能，斷網情況下可存儲 30 天以上數據。
??通訊能力：支持 WAPI/4G/5G 等多種無線傳輸方式，適配電力系統物聯網安全要求，支持與變電站透明化系統、電力運維平臺對接。
??核心功能：實現所有感知數據的本地采集、預處理、邊緣分析與傳輸，支持邊緣告警邏輯判斷，減少云端數據傳輸壓力。具備本地數據緩存功能，斷網情況下可存儲 30 天以上數據。
??通訊能力：支持 WAPI/4G/5G 等多種無線傳輸方式，適配電力系統物聯網安全要求，支持與變電站透明化系統、電力運維平臺對接。
3.1. 核心技術參數
玻璃鋼蓋板
材質：SMC 模壓玻璃鋼，阻燃等級 V0
尺寸：定制寬度×定制長度×50mm（厚）
承載能力：≥20kN/㎡
彎曲撓度：≤L/200（L 為蓋板長度）
使用壽命：≥30 年
尺寸：定制寬度×定制長度×50mm（厚）
承載能力：≥20kN/㎡
彎曲撓度：≤L/200（L 為蓋板長度）
使用壽命：≥30 年
球型攝像頭
分辨率：200 萬像素，紅外夜視距離 30m
防護等級：IP66，工作溫度 -40℃~+70℃
功能：定時巡檢、紅外夜視、異常識別、遠程調看
防護等級：IP66，工作溫度 -40℃~+70℃
功能：定時巡檢、紅外夜視、異常識別、遠程調看
熱解粒子傳感器
檢測范圍：0~2000 個/升，響應時間≤30s
防護等級：IP67，抗電磁干擾符合 DL/T 1775 標準
防護等級：IP67，抗電磁干擾符合 DL/T 1775 標準
溫濕度傳感器
溫度：-40℃~+80℃，精度±0.1℃
濕度：0%RH~100%RH，精度±2%RH
濕度：0%RH~100%RH，精度±2%RH
水浸傳感器
響應時間≤1s，靜態功耗≤0.1W
防護等級：IP68
防護等級：IP68
采集主機
接入能力：支持 4 路以上傳感器接入、4路告警輸入輸出信號接入支持邊緣邏輯判斷，閥值預值設定
通訊方式：RJ45/WAPI/4G/5G 可選，符合電力信息安全要求
供電方式：外接電源，待機功耗≤5W
通訊方式：RJ45/WAPI/4G/5G 可選，符合電力信息安全要求
供電方式：外接電源，待機功耗≤5W
整體環境適應性
工作溫度：-40℃~+70℃，相對濕度：5%RH~95%RH
大氣壓強：80kPa~110kPa
大氣壓強：80kPa~110kPa
四、系統功能與應用價值
4.1 核心功能
??全域環境感知：實時監測電纜溝內溫濕度、水浸、熱解粒子濃度等關鍵參數，全面掌握電纜運行環境狀態。
??智能視頻巡檢：支持定時自動巡檢與遠程人工巡檢，替代人工下溝檢查，降低運維人員工作強度與安全風險。
??極早期火災預警：通過熱解粒子檢測技術，在電纜絕緣層過熱階段即可識別隱患，將火災防控端口前移。
??異常主動告警：所有監測數據超過閾值時立即通過平臺推送、短信等方式告知運維人員，實現隱患早發現、早處置。
??數據智能分析：平臺側可對歷史數據進行趨勢分析，輔助判斷電纜老化規律，為運維決策提供數據支撐。
??4.2 應用價值
??降低運維成本：減少人工巡檢頻次，避免不必要的下溝作業，降低運維人力投入與安全成本。
??提升供電可靠性：實現隱患提前預警，大幅降低電纜溝火災、積水等故障導致的停電事故風險。
??符合智能電網建設要求：適配電力物聯網架構，實現電纜溝運檢數字化、智能化，提升電網精益化管理水平。
??安裝便捷易維護：整體一體化設計，安裝時直接替換原有普通蓋板即可投入使用，后期設備維護簡單，無需大規模施工。
??全域環境感知：實時監測電纜溝內溫濕度、水浸、熱解粒子濃度等關鍵參數，全面掌握電纜運行環境狀態。
??智能視頻巡檢：支持定時自動巡檢與遠程人工巡檢，替代人工下溝檢查，降低運維人員工作強度與安全風險。
??極早期火災預警：通過熱解粒子檢測技術，在電纜絕緣層過熱階段即可識別隱患，將火災防控端口前移。
??異常主動告警：所有監測數據超過閾值時立即通過平臺推送、短信等方式告知運維人員，實現隱患早發現、早處置。
??數據智能分析：平臺側可對歷史數據進行趨勢分析，輔助判斷電纜老化規律，為運維決策提供數據支撐。
??4.2 應用價值
??降低運維成本：減少人工巡檢頻次，避免不必要的下溝作業，降低運維人力投入與安全成本。
??提升供電可靠性：實現隱患提前預警，大幅降低電纜溝火災、積水等故障導致的停電事故風險。
??符合智能電網建設要求：適配電力物聯網架構，實現電纜溝運檢數字化、智能化，提升電網精益化管理水平。
??安裝便捷易維護：整體一體化設計，安裝時直接替換原有普通蓋板即可投入使用，后期設備維護簡單，無需大規模施工。
五、安裝與部署說明
現場勘測：根據電纜溝實際尺寸、布局確定智能蓋板規格與安裝點位，優先部署在電纜接頭、密集敷設段等關鍵位置。
??設備預裝：工廠內提前完成所有傳感器、攝像頭、采集主機在蓋板上的安裝與調試，確保出廠即可上電運行。
??現場更換：拆除原有普通蓋板，直接安放智能蓋板，完成供電與網絡配置即可上線，單塊蓋板安裝時間≤30分鐘。
??平臺對接：將設備數據接入運維管理平臺，完成告警規則配置、用戶權限設置等初始化工作。
??驗收交付：開展功能測試與72小時試運行，確認所有功能正常后交付使用。
??設備預裝：工廠內提前完成所有傳感器、攝像頭、采集主機在蓋板上的安裝與調試，確保出廠即可上電運行。
??現場更換：拆除原有普通蓋板，直接安放智能蓋板，完成供電與網絡配置即可上線，單塊蓋板安裝時間≤30分鐘。
??平臺對接：將設備數據接入運維管理平臺，完成告警規則配置、用戶權限設置等初始化工作。
??驗收交付：開展功能測試與72小時試運行，確認所有功能正常后交付使用。

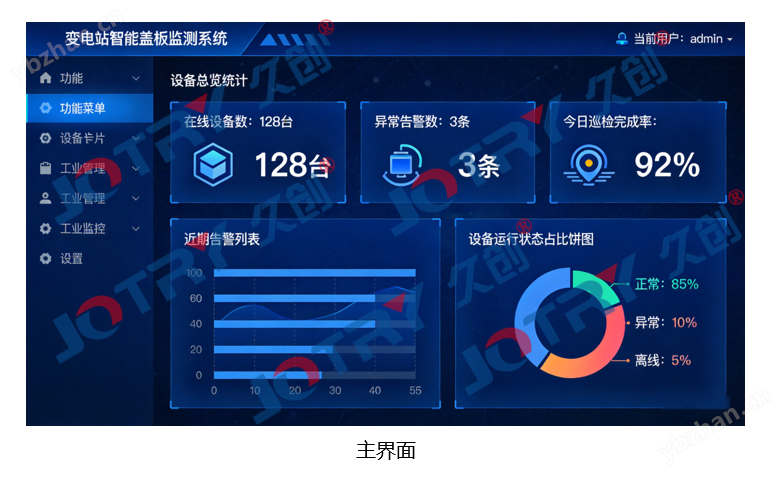

六、平臺功能介紹
配套智能運維管理平臺實現所有設備的統一管理，核心功能模塊包括：
??地圖監測界面：直觀展示所有智能蓋板分布位置與實時運行狀態，異常設備紅色高亮顯示。
??實時數據查看：支持單設備詳情查看，實時展示所有傳感器最新數據與攝像頭實時畫面。
??歷史數據查詢：可按時間、設備、參數類型查詢歷史監測數據，支持數據導出與趨勢分析。

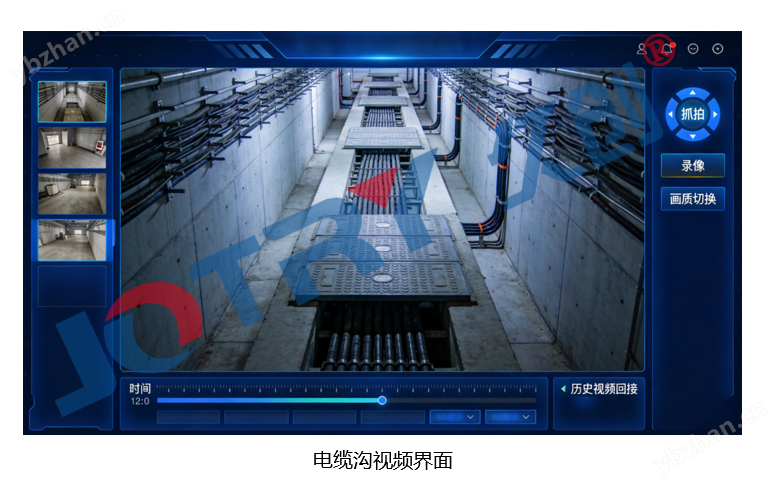

??視頻管理模塊：支持歷史視頻回放、巡檢任務配置、智能分析結果查詢等功能。
??告警管理模塊：展示所有告警信息，支持告警確認、處理流程跟蹤、告警統計分析等功能。
??系統管理模塊：包含用戶管理、權限配置、設備管理、規則配置等基礎功能。
??地圖監測界面：直觀展示所有智能蓋板分布位置與實時運行狀態，異常設備紅色高亮顯示。
??實時數據查看：支持單設備詳情查看，實時展示所有傳感器最新數據與攝像頭實時畫面。
??歷史數據查詢：可按時間、設備、參數類型查詢歷史監測數據，支持數據導出與趨勢分析。
??視頻管理模塊：支持歷史視頻回放、巡檢任務配置、智能分析結果查詢等功能。
??告警管理模塊：展示所有告警信息，支持告警確認、處理流程跟蹤、告警統計分析等功能。
??系統管理模塊：包含用戶管理、權限配置、設備管理、規則配置等基礎功能。
