一．簡介與原理

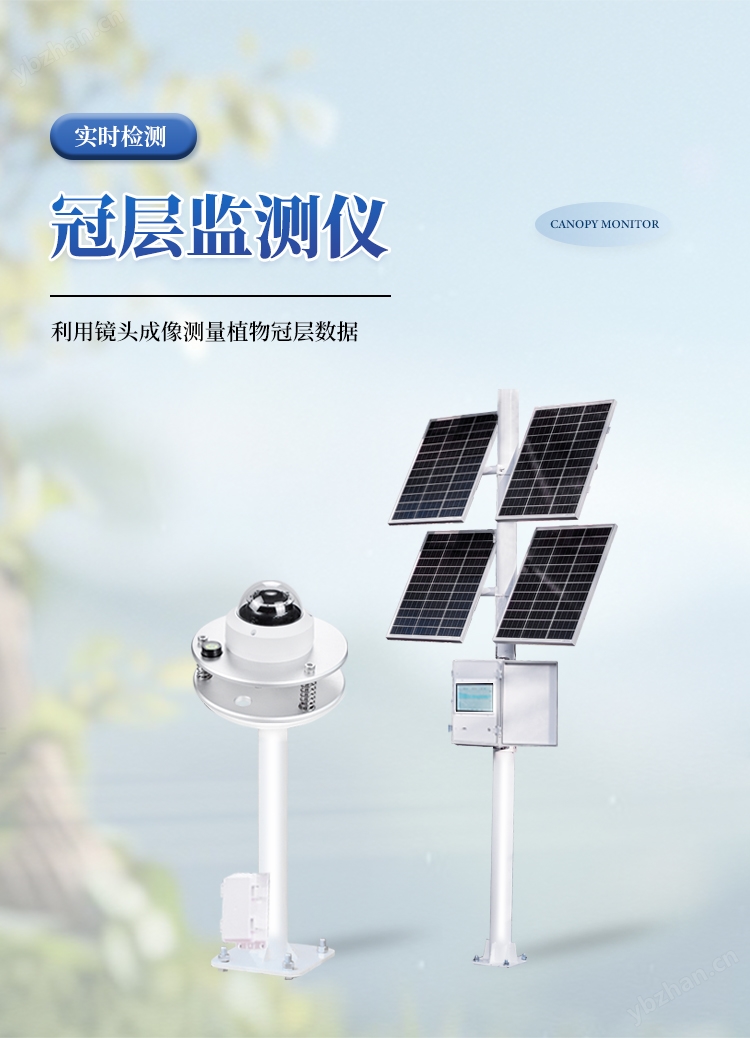

本設備是一款用于實時監測植物冠層狀態的設備，采用帶有100°廣角鏡頭的可移動圖像采集器，在線冠層監測儀部署于冠層上方進行向下的圖像捕捉，利用鏡頭成像測量植物冠層數據；通過冠層孔隙率的測定計算出冠層結構參數，這是目前世界上各種冠層儀一致采用的原理，該方法是各類方法中精確、省力、省時、快捷方便的方法。為指導田園合理施肥、現代化農場高效管理提供可靠的科學依據，廣泛應用于農業、林業、植物等科學研究和生產指導。

二、結構組成

太陽能供電系統、冠層分析主機、可移動式圖像采集器（含100°廣角鏡頭）、傳輸模塊、安裝支架、數據云平臺

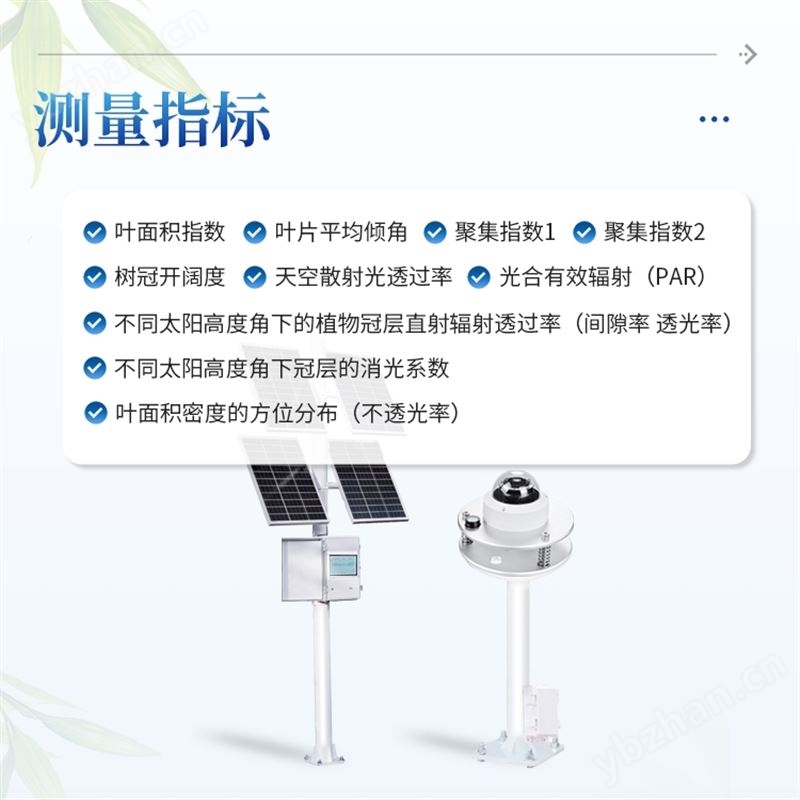

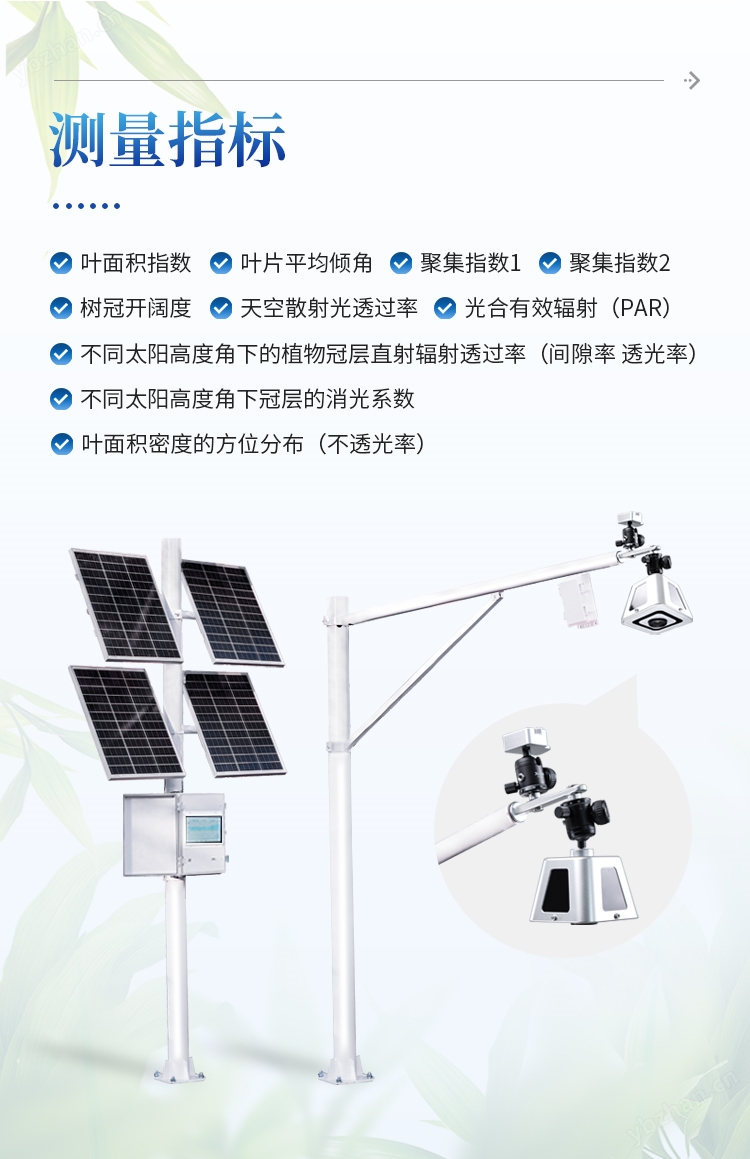

三. 測量指標

葉面積指數

葉片平均傾角

聚集指數1

聚集指數2

樹冠開闊度

天空散射光透過率

不同太陽高度角下的植物冠層直射輻射透過率（間隙率 透光率）

不同太陽高度角下冠層的消光系數

葉面積密度的方位分布（不透光率）

光合有效輻射（PAR）

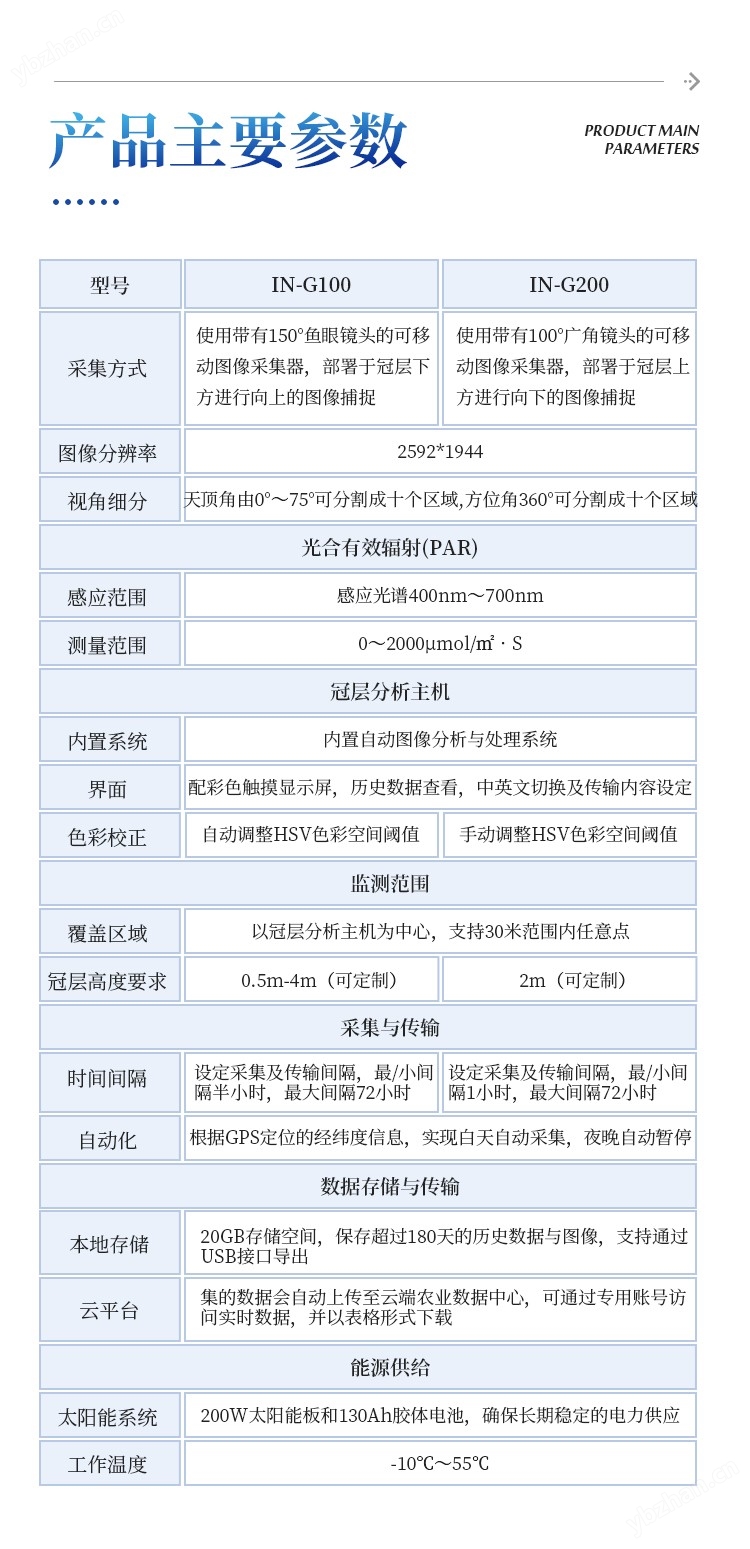

四．技術規格

1、圖像采集：

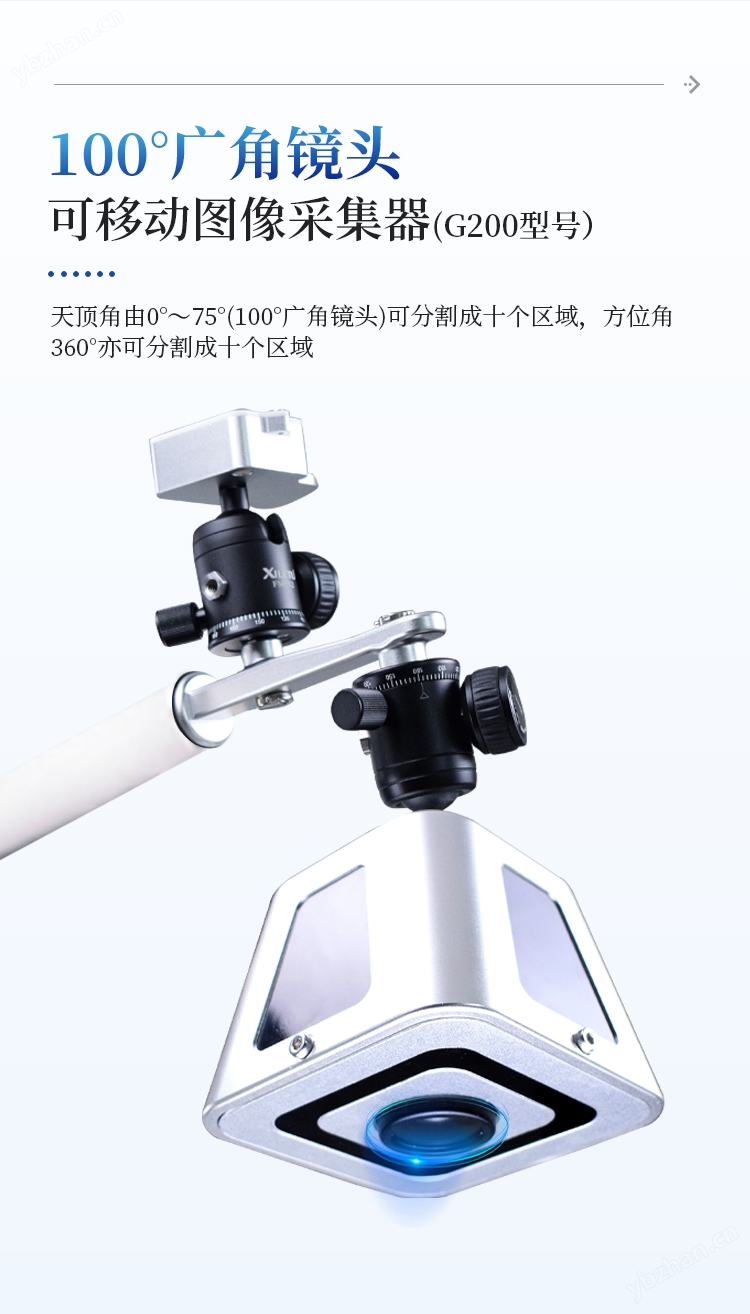

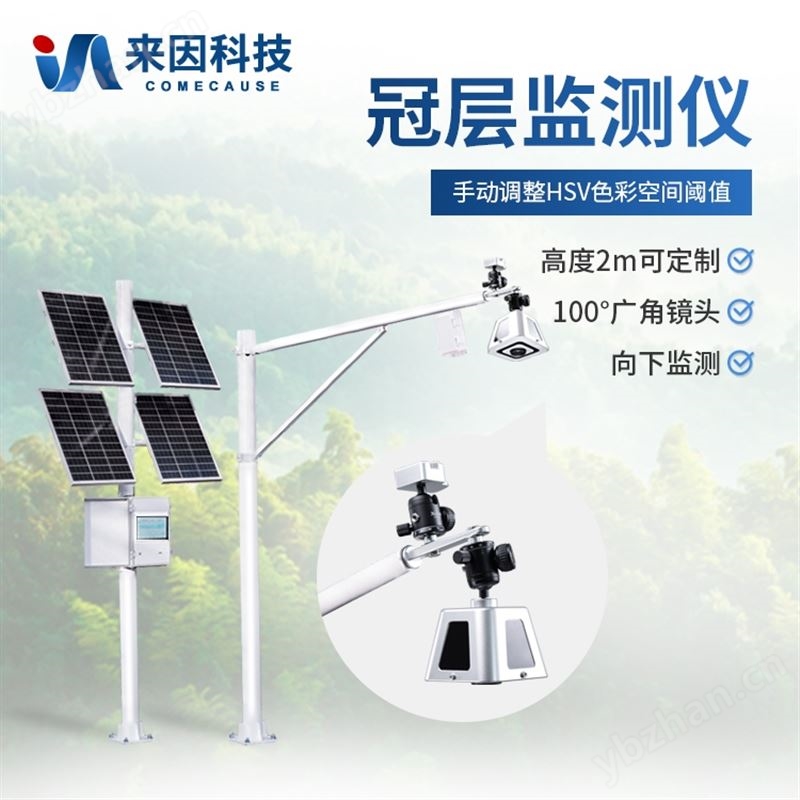

采集方式：使用帶有100°廣角鏡頭的可移動圖像采集器，部署于冠層上方進行向下的圖像捕捉

分辨率：2592×1944

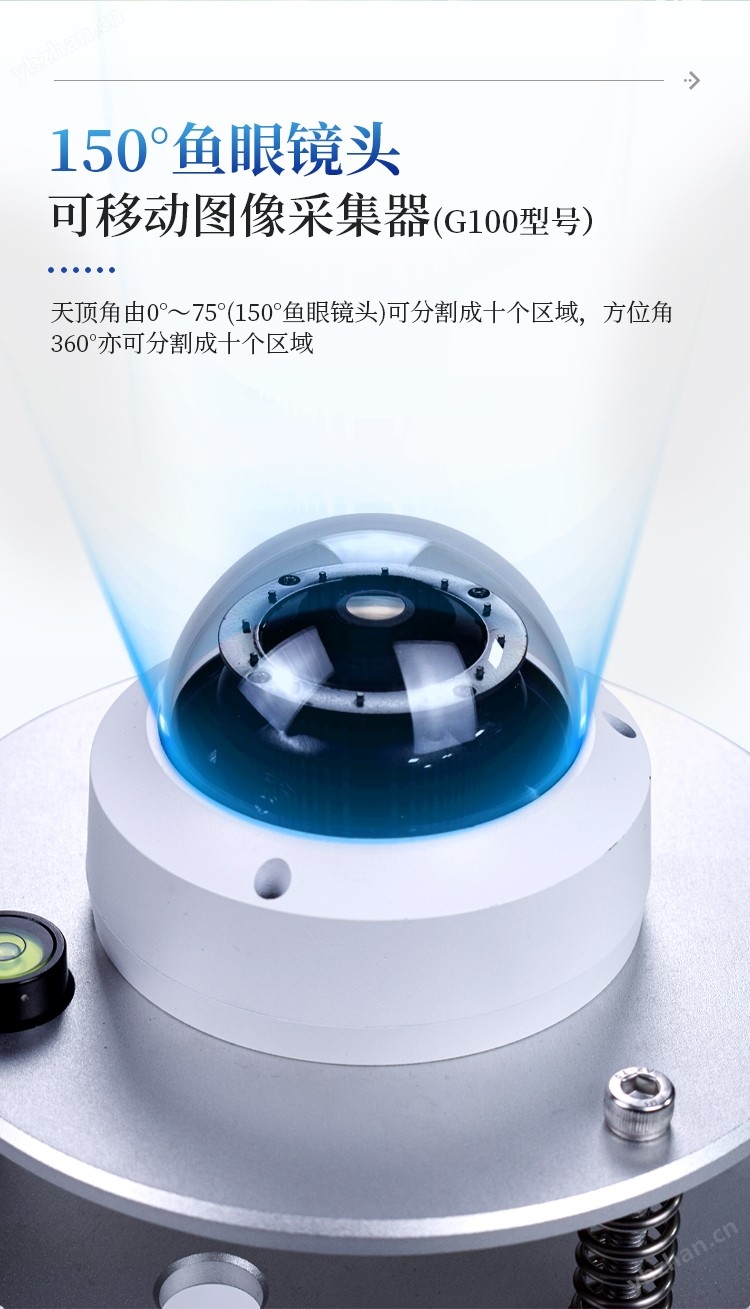

視角細分：天頂角由0°～75°（100°廣角鏡頭）可分割成十個區域，方位角360°亦可分割成十個區域

2、光合有效輻射（PAR）：

感應范圍：感應光譜400nm～700nm

測量范圍：0～2000μmol/㎡•S

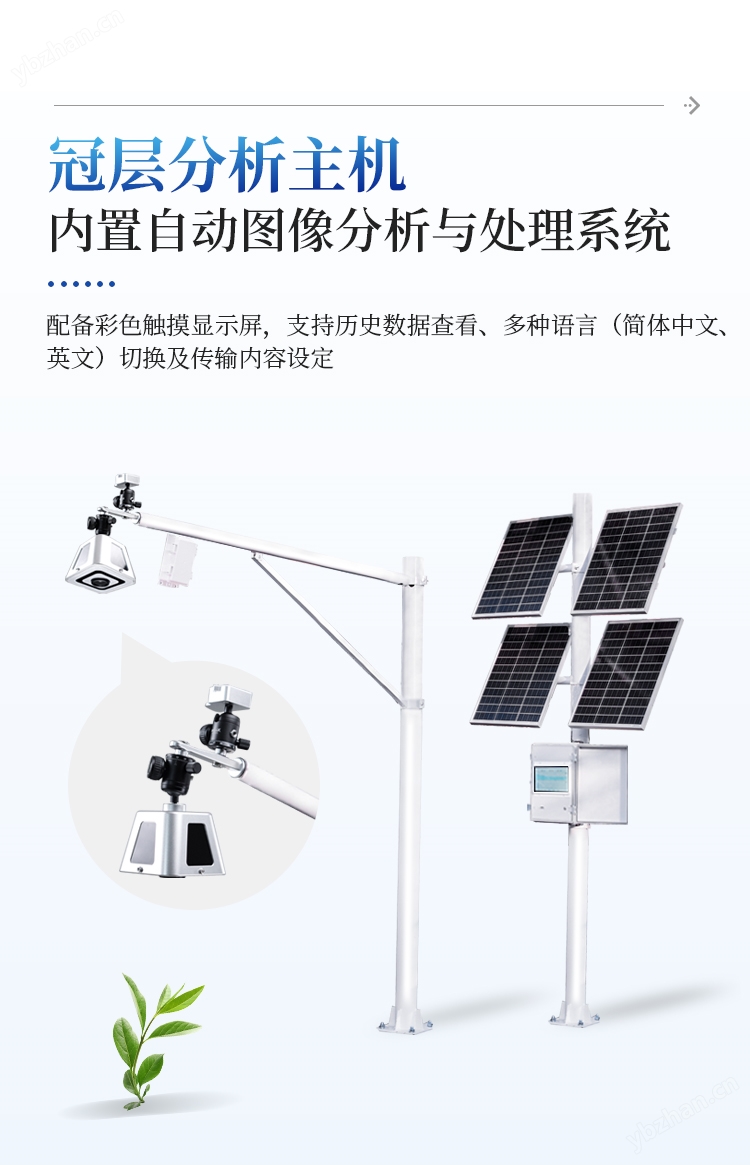

3、冠層分析主機：

內置系統：內置自動圖像分析與處理系統

用戶界面：配備10寸彩色觸摸顯示屏，支持歷史數據查看、多種語言（簡體中文、英文）切換及傳輸內容設定

色彩校正：手動調整HSV色彩空間閾值

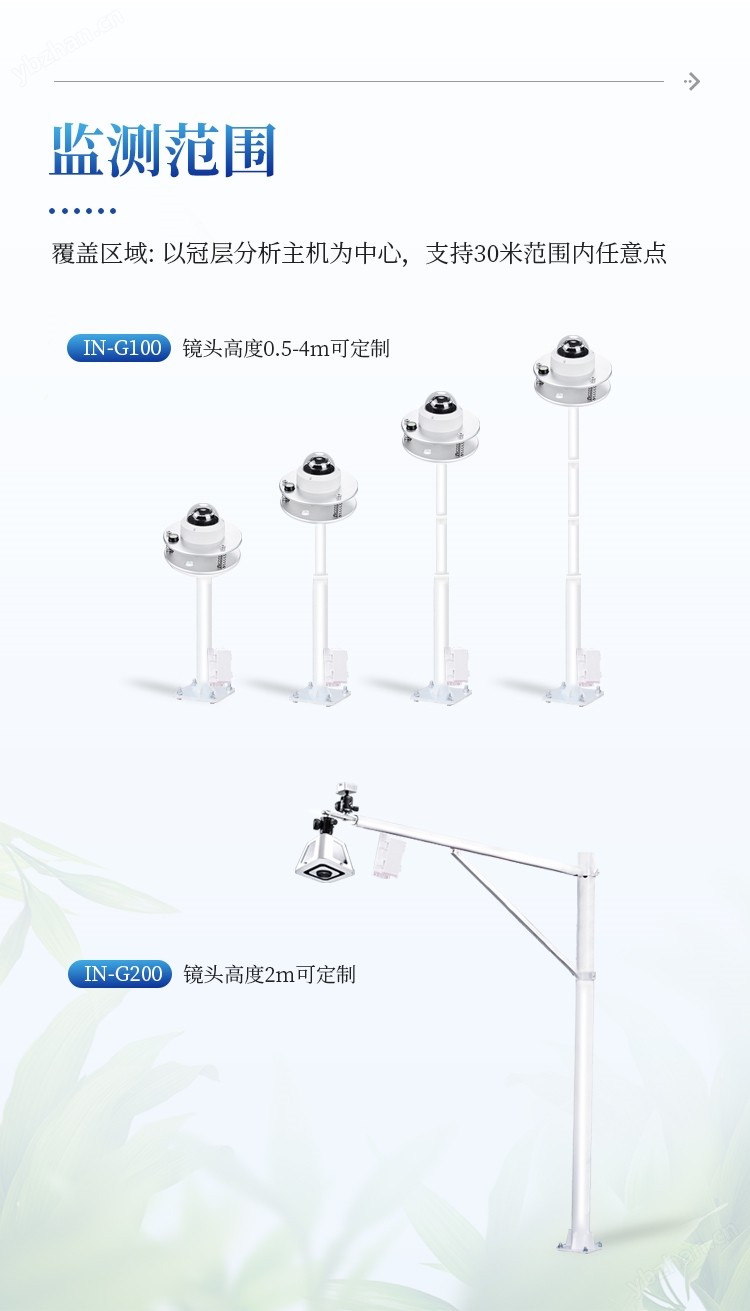

4、監測范圍：

覆蓋區域：以冠層分析主機為中心，支持30米范圍內任意點

鏡頭高度：2m（可定制）

5、采集與傳輸：

時間間隔：用戶可設定采集及傳輸間隔，最小間隔1小時，最大間隔72小時，在線冠層監測儀可根據實際監測需求靈活配置

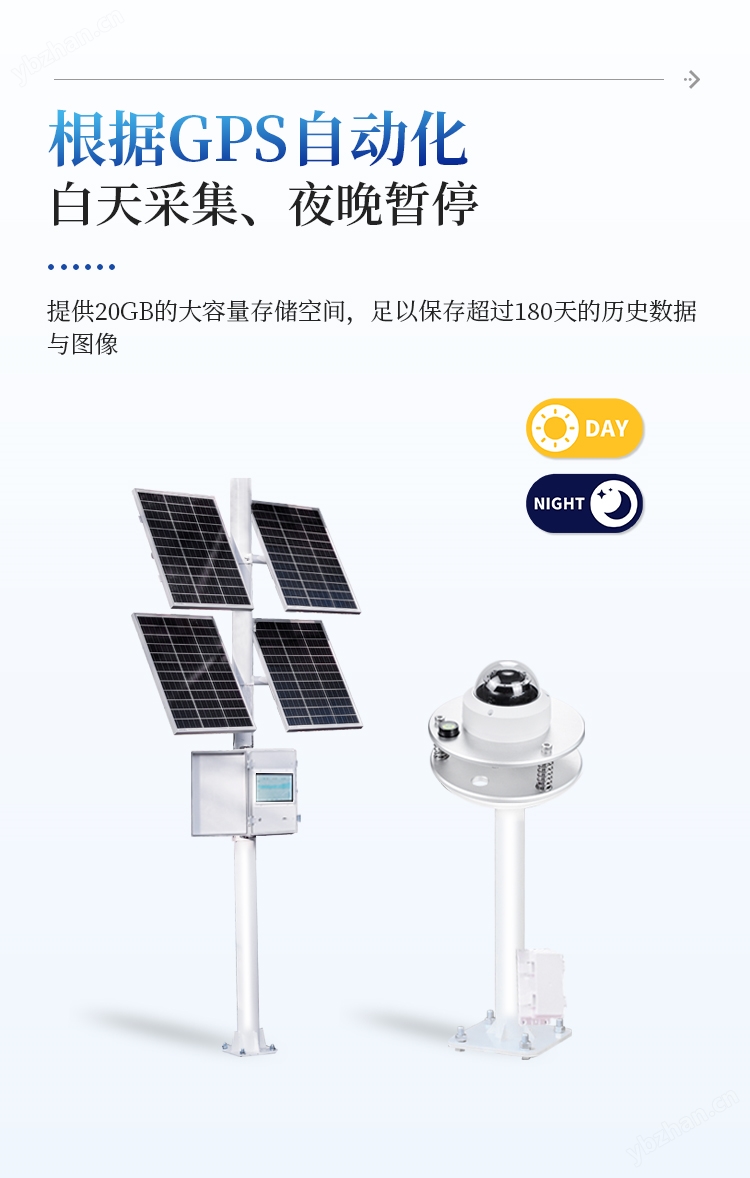

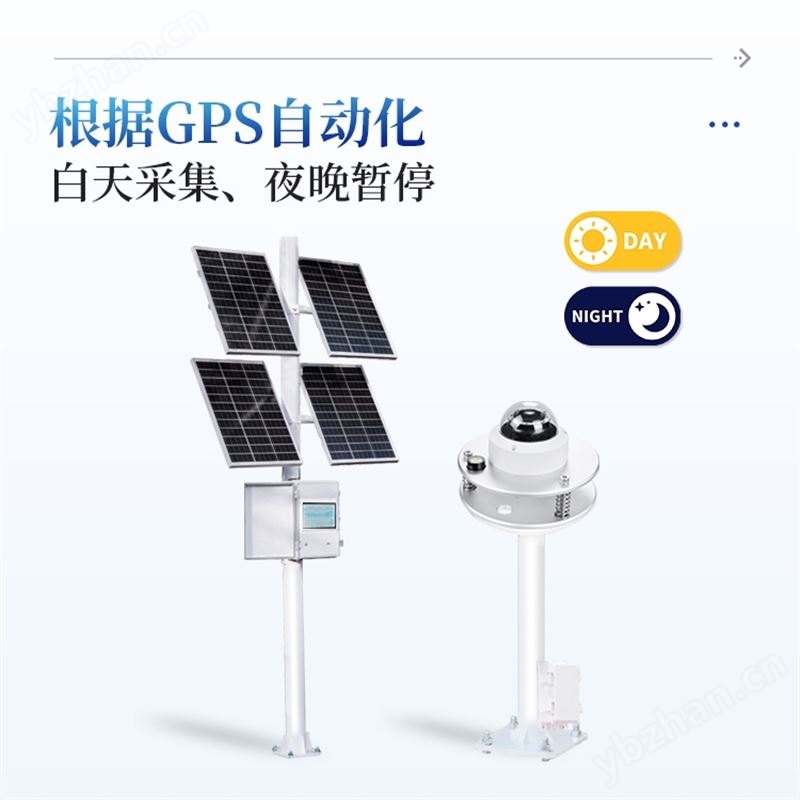

自動化：根據北斗衛星定位的經緯度信息，實現白天自動采集，夜晚自動暫停

6、數據存儲與傳輸：

本地存儲：提供20GB的大容量存儲空間，足以保存超過180天的歷史數據與圖像，且支持通過USB接口導出

云平臺：收集的數據通過4G無線傳輸自動上傳至云端農業數據中心，用戶可通過專用賬號訪問實時數據，并能以表格形式下載

7、能源供給：

太陽能系統：包括200W太陽能板和130Ah膠體電池，確保長期穩定的電力供應，也可支持220V交流電供電

工作溫度：-10℃～55℃
