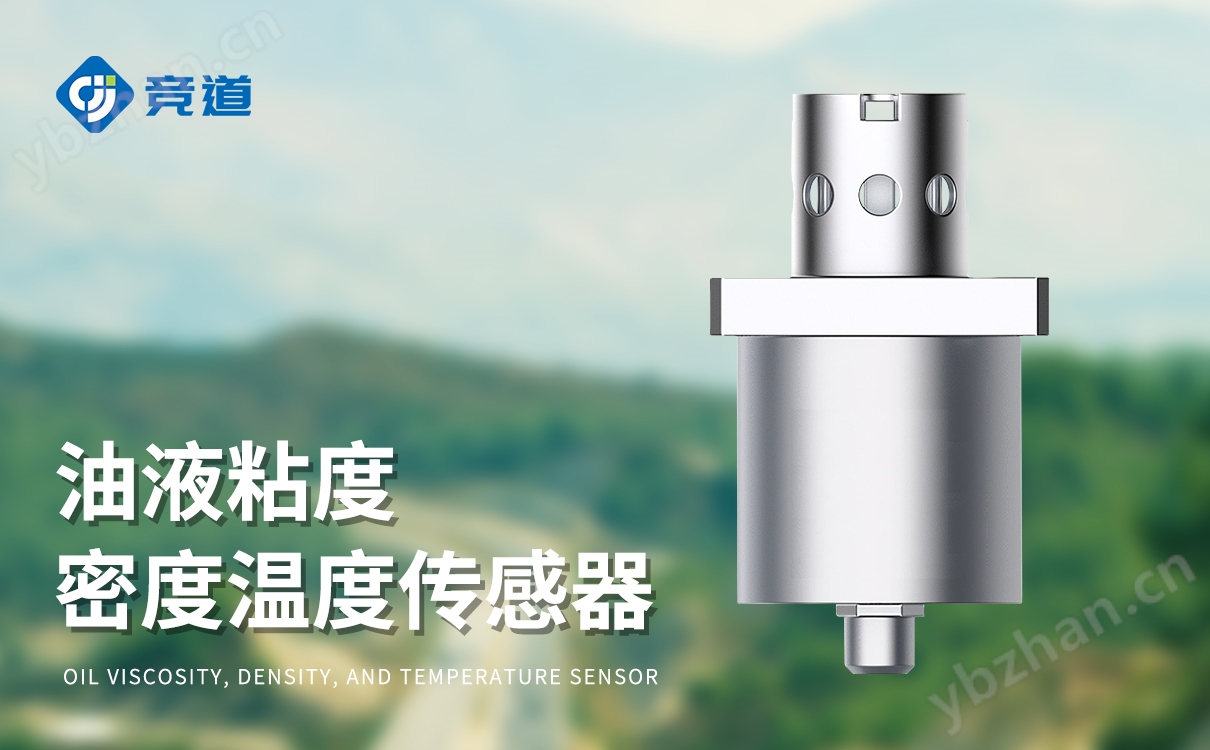

一、油液粘度密度溫度傳感器產品簡介
FV3油液三合一傳感器采用壓電諧振MEMS核心元件，集成高精度信號采集、處理單元及智能算法，可實時同步測量液體的溫度、動力粘度和密度。
應用領域：液壓油站、齒輪箱、柴油機、透平機、空壓機等設備。
二、油液粘度密度溫度傳感器適用油品
工業潤滑油：液壓油、齒輪油、透平油、變壓器油。
發動機油：柴機油、航空發動機油。
輕質燃料：汽油、煤油、航空燃油。
三、測量原理
FV3傳感器基于壓電諧振原理工作。其核心振子在電子單元驅動下維持諧振，通過精密測量諧振頻率、相位或振幅等特征參數的變化，直接計算出介質的粘度、密度與溫度信息。
其振動周期T與液體密度相關：ρ=K0+K1*T+K2*T2（K0/K1/K2為儀器校準參數）
其振動品質因數Q與粘度相關：η=C0+C1*Q+C2*Q2（C0/C1/C2為儀器校準參數）
運動粘度亦可以根據以下公式換算：µ=η/ρ(µ-運動粘度mm2/s=cSt，η-動力粘度mPa.s=mPa·s，ρ-密度g/cm3)
四、技術參數
| 測量指標 | 量程 | 分辨率 | 測量精度 | |||
| 溫度 | -20～125℃ | 0.1℃ | ±0.3℃(25℃) | |||
| 動力粘度 | 1～400cP | 0.1cP | ±3% | |||
| 0～1000cP | ||||||
| 密度 | 600～1250kg/m3 | 0.1kg/m3 | ±3% | |||
| 注：出廠默認按68#液壓油標定。（可定制化標定油品） | ||||||
| 電氣參數 | ||||||
| 數字信號輸出 | RS485 MODBUS RTU（默認） | |||||
| 模擬電流輸出 | 4～20mA（選配） | |||||
| 工作電壓 | DC12～32V(RS485) | DC20～32V(4～20mA) | ||||
| 工作電流 | ＜20mA（RS485輸出） | ＜40mA（4～20mA輸出） | ||||
| 電氣接口 | M8*1 ，6芯航插 | |||||
| 連接電纜 | 6（芯）*2米（標配），26AWG | |||||
| 刷新時間 | 1次/S（開機＜30S） | |||||
| 遵循標準 | EN61326-1 | |||||
| EN61326-2-3 | ||||||
| ICES-003 B級 | ||||||
| 溫度參數 | ||||||
| 工作溫度 | 流體溫度 | 存儲溫度 | ||||
| -30～70℃ | -20～125℃ | -40～85℃ | ||||
| 結構參數 | ||||||
| 機械接口 | 結構尺寸 | 探頭材質 | 防護等級 | |||
| 法蘭（見產品結構圖） | Φ32*56.6mm | 316不銹鋼 | IP65 | |||
| 其他參數 | ||||||
| 探頭允許壓力 | 探頭允許流速 | 傳感器重量 | ||||
| ≤2MPa | ≤3m/s | 150g | ||||
| 通訊協議-線纜 | ||||||
| 紅色 | 白色 | 黑色 | 綠色 | 棕色 | 藍色 | |
| DC24V+ | RS485+/A | GND | RS485-/B | 4～20mA ch1 | 4～20mA ch2 | |
