DTD130H|單向開關量無線傳輸器帶狀態指示燈
產品介紹
達泰1系DTD130H系列單向開關量信號無線傳輸器，專為工業場景中自動化設備的開關量采集與遠程控制需求設計。該設備采用全數字無線加密傳輸技術，可以直接接入儀表信號、接近開關、限位開關、傳感器、PLC、DCS等設備。其無線可靠傳輸距離可達10公里，支持點對點、一點對多點等多種組網方式，無需布線即可替代傳統信號線。設備具備低能耗運行特性，免編程配置，僅需接入信號線即可完成快速部署，尤其適用于分散區域或難以布線的工業環境。
二、產品主 要 優 勢
◆ 可直接替代控制和信號線，無需編程；

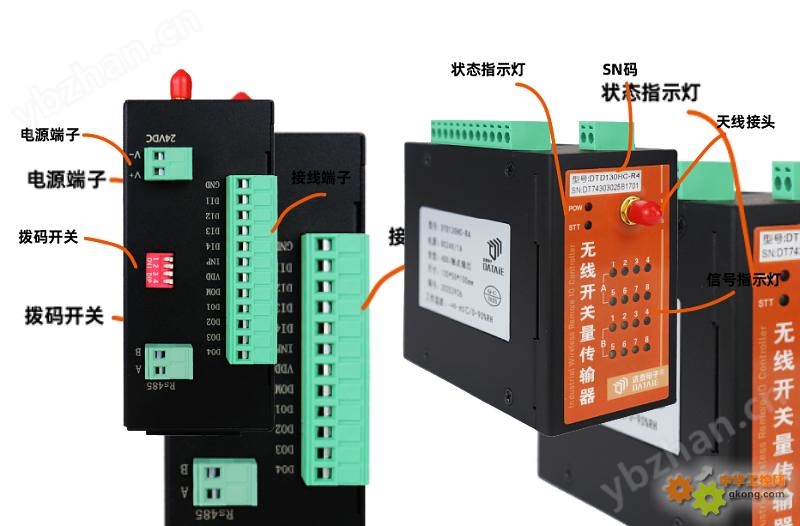

◆ 各路輸入、輸出信號均配有狀態指示燈，便于直觀監測；
◆ 發射端提供1-4路DI，接收端提供1-4路DO；
◆ 與繼電器、限位開關、PLC、DCS等自動化儀器儀表設備配套使用；
◆ 同時具備PNP、NPN、干接點接線方式；
◆ 全數字無線加密傳輸方式，不插卡無運行費用；
◆ 無需更改程序，即插即用，自適應接口協議；
◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。
三、技 術 參 數
◆供電電源：輸入電源24VDC
◆傳輸方式：全數字加密無線傳輸方式
◆外形尺寸（不含天線頭 10mm）：120*50*100mm（L*W*H）
◆材質：黑色鋁塑外殼
◆安裝：35mm的E型導軌安裝
◆工作環境：-40~85℃/0~90%RH
◆傳輸信號類型：開關量信號
◆功耗：小于1W
◆通道數：發射端1-4DI；接收端1-4DO
◆信號類型：DI：PNP/NPN/干接點；DO：繼電器常開觸點
◆抗干擾能力：內部集成工業級高抗干擾EMI單元
◆組網方式：點對點、一點對多點、多點對一點
◆傳輸距離：200M，1KM，3KM，10KM

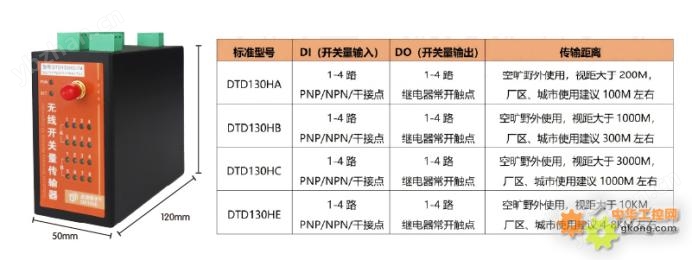

四、產品選型

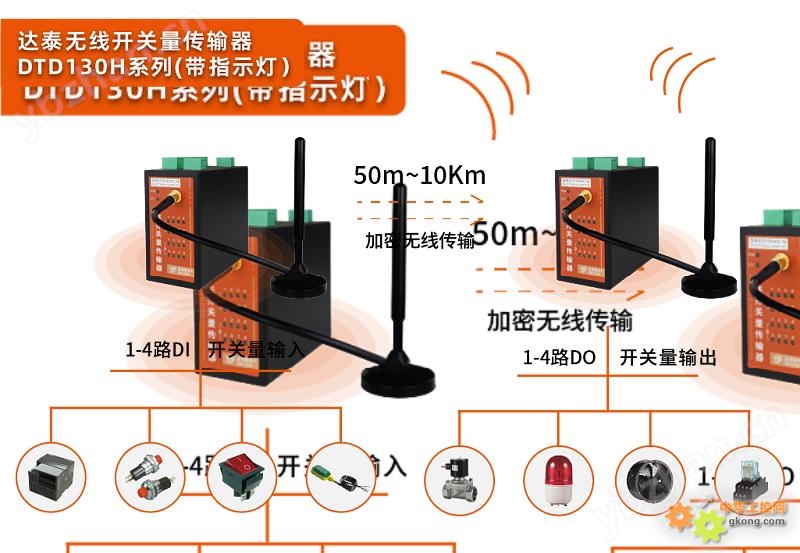

五、典 型 應 用：
可以直接接入儀表信號、接近開關、限位開關、傳感器、PLC、DCS等設備形成自組網通訊
支持點對點 、1對多、多對1的無線組網方式
六、應 用 案 例：
DTD130H系列產品被應用于16大工業行業，為國內外上萬家企業提供了可靠的無線解決方案。
以下列舉部分行業應用：
◆ 發電廠卸料小車無線程控系統
◆ 焦化廠推焦車、攬焦車、熄焦車三車無線互鎖
◆ 水泥廠堆取料機與DCS之間的無線控制系統
◆ 高位水池、水塔、江河水位的無線測控系統
◆ 垃圾發電，環境監測應用
◆ 化工廠，造船廠、鋼鐵廠等自動化控制應用
七、成功案例
? 裝船機、卸船機和程控室DCS系統之間無線聯鎖通訊——5000m
? 焦化廠四大車和除塵系統之間雙向無線通訊——300m
? 行車/電動葫蘆端限位器與駕駛室控制柜之間——100m
? 堆料機、取料機、DCS控制室三者之間無線聯鎖控制——1000m
? 余熱發電熱風閥與水泥線熱風閥閥位無線控制——200m
? SNCR脫硝系統氨氣超標遠程無線預警——1000m
? 焦?fàn)t上搗固機和裝煤車之間開關信號無線傳輸——500m
? 移動設備上開關信號和PLC之間無線傳輸——500m
? 發酵罐的濃度報警信號無線傳輸——1500m
? 井底礦井提升機開關量信號無線傳輸?shù)骄稀?57m
? 焊接機器人故障信號無線接入MIS系統——500
? 裝配線工位急停開關狀態無線傳輸至PLC——400m
? 發電廠輸煤卸料車無線控制系統——350m
? 玻璃生產線設備啟停和運行狀態信號反饋——500m
? 天車無線遙控，DTD110HC多套并行運行——150m
? 斗輪機和地面PLC開關量信號無線傳輸——300m
八、公司介紹
西安達泰電子有限責任公司創立于2002年，是一家集工業無線產品研發、生產、銷售于一體的“智”造企業，產品具有“可靠、簡單、智能”的特點，能夠直接取代傳統線纜，實現工業數據信號的無線傳輸。近20年間，達泰先后獲得多項發明，常年與國內top50高校進行產學研合作、水泥行業供應商，同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊團隊，為客戶提供多方位的技術保障?，F(xiàn)已為國內外超30000家工廠企業成功實現近15萬個無線采集測控方案設計和改造項目，投入使用的設備超100萬套。DTD1系、4系無線產品廣泛應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過5年以上。
