DY5051系列單晶硅智能壓力/差壓變送器 陜西東輝智能儀器

一、 產品概述

DY5051系列單晶硅智能數字式精密壓力/差壓變送器是采用技術開發制造的具有性能的新型壓力/差壓檢測儀表，可以精準測量表壓、絕壓、液位、比重和流量。本產品廣泛用于石油、化工、電力、冶金、食品、造紙、醫藥、環保等工業領域的自動化控制系統中。

二、主要特點

1. 傳感器直接輸出頻率信號，精度高，.高可達0.075%F.S，穩定性好。

2. 標配HART總線通訊模式，的遠程通訊及自診斷。

3. 可旋轉背光就地液晶顯示，方便的就地測試、清零、調零調滿。

4. 雙過載保護，抗過載能力強;防爆結構，全天候、全環境使用。

5. 小型化、重量輕、堅固抗振，無機械運動部件、工作可靠，全系列統一結構，零部件互換性強，維護簡單。

6. 組態數據掉電保存

三、工作原理

過程壓力通過兩側或一側的灌充液和隔離膜片傳導至中心傳感器，傳感器分別將壓力、差壓信號直接轉換成對應的頻率信號，再經過智能溫度補償、靜壓補償處理后直接以數字信號傳出并經D/A轉換成模擬電流輸出。

四、規格參數

使用環境

溫度：-20℃～70℃ 濕度：0～....

接液溫度極限

DC硅油200 -45℃～205℃

DC硅油704 0℃～+315℃

氟油 -18℃～+204℃

貯藏環境溫度

-46℃～+110℃

供電電壓

標準供電電壓24VDC ;可適應12.5V～45.0VDC;

HART通訊時大于17.5VDC;(背光+2V)

負載特性

信號輸出

二線制模擬電流4-20mA輸出，可選線性或平方根輸出;

數字變量疊加于模擬電流信號上，使用任何符合HART協議的儀表或主機。

故障報警

當傳感器或處理器故障時，輸出高或低報警信號，其值取決于組態方式，如：

設定線性輸出3.8，則C4：I=20.8mA(故障高) CN：I=3.8mA(故障低)。

阻尼時間

膜盒1秒，電路0～100秒可調。

量程與遷移

量程縮放 設定量程可在選型表規定的標準量程(正負方向)基礎上縮小(詳見型號規格代碼表)。

量程遷移 設定量程可在標準量程范圍內任意遷移

靜壓極限與過壓

詳見選型表;注意法蘭安裝LT型的極限壓力取選型表參數與下列參數中的小者。

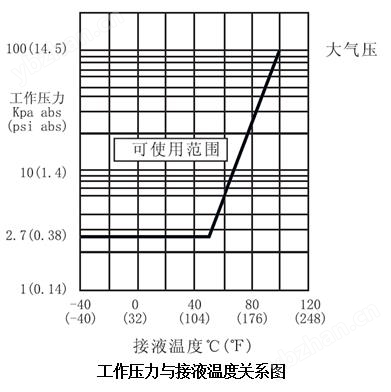

.小工作壓力

通訊格式

HART協議，采用工業標準Be11202頻移調制(FSK)技術。

組態

使用HART手操器，可方便地對變送器一下參數進行組態：

●零點與滿量程校準、遷移、設定

●工程單位選擇

●線性或平方根輸出選擇

●阻尼時間設定

●顯示模式設定(液晶表頭)，可選壓力、流量或百分比顯示

●顯示分辨力選擇

還可以輸入和存儲以下描述識別信息：

●出廠或調校日期

●工位標識(.多8個字符)

●工位描述(.多16個字符)

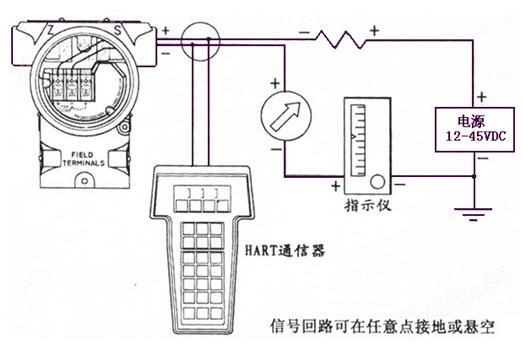

電氣連接

物理參數

重量：本體約3.9kg; 標準配置，帶安裝支架與引壓接頭約5.5kg

高度：190mm

引壓接口

1. 引壓孔：容室法蘭上1/4NPT內錐管螺紋

2. 引壓螺釘：M10×1.5，間距41.3mm

引壓方式

1. 無引壓接頭 直連容室法蘭引壓孔

2. 腰形引壓接頭 1/2NPT內錐管螺紋

3. 腰形過渡接頭 1/2NPT內錐管螺紋及后補焊接引壓管

4. T形過渡接頭 M20X1.5外螺紋及后部引焊接引壓管

5. 法蘭液位型法蘭規格見下表

隔離膜片

316L、哈氏C-276可選

排氣/排液閥

304、316L可選

傳感器連接0型環

丁晴橡膠密封圈、聚四氟密封圈、金屬密封圈

電子殼體及涂層

低銅鋁合金、陽極氧化、噴涂聚氨脂;IP65防護。

傳感器灌充液

硅油、氟油(可選)

表蓋及顯示表盒

10mm鋼化玻璃、丁晴橡膠密封

電器接口

1/2NPT內螺紋

M20X1.5內螺紋

隔爆、本安認證

本安型“i”

防爆等級：ExiaⅡCT4，符合標準：GB3836.1-2000/GB3836.4-2000

隔爆型“d”

防爆等級：ExibⅡBT6，符合標準：GB3836.1-2000/GB3836.2-2000

可選項目

液晶顯示表頭 3行，5位字符顯示;可360度旋轉，便于安裝。

耐瞬變電壓保護端子 一體化結構，電磁兼容性符合以下標準：

《IEC6100-4-2》靜電放電抗擾度試驗 Ⅲ級B類

《IEC6100-4-4》電快速瞬變脈沖群抗干擾度試驗 Ⅲ級B類

《IEC6100-4-5》浪涌(沖擊)抗擾度試驗Ⅲ級B類

五、主要技術指標

性能測試參考條件：零基量程、硅油、316L不銹鋼膜片、量程比1：1、數字微調值等于量程設定點值

標稱精度(包括遲滯性、線性、重復性)：

微差壓DR型基本誤差小于±0.5%F.S;

其余型號基本誤差小于±0.1%F.S

量程影響

當設定量程FS小于標稱量程SFS時

微差壓DR型 基本誤差小于±(0.04 + 0.1 SFS/FS)%

其余型號基本誤差小于±(0.04 + 0.06 SFS/FS)%

溫度影響

微差壓型溫度附加誤差小于0.15%FS/10℃;其余型小于0.1%FS/10℃。

靜壓影響

微差壓型(6kPa量程)靜壓影響誤差±0.3%/4MPa;其余型±0.15%/10MPa

穩定性影響

微差壓型穩定性誤差<±0.5%FS/60月;其余型<±0.2%FS/60月

安裝位置影響

零點.多影響400Pa，可修正掉，對量程無影響。

振動影響(微量程除外)

在管道安裝過程條件相關的任意軸向上進行0～200Hz測試小于±0.05%F.S

電源影響

小于0.005%FS/V

射頻干擾影響

±0.1%F.S (20至1000MHz，1米)

啟動時間 <2秒

六、型號規格代碼

注：單法蘭、雙法蘭遠傳請向廠家咨詢。

七、DY5051單晶硅變送器結構及案裝

1. 通用型主體結構分解

2. 通用型安裝方式

3. 通用型過程連接形式

5. 端子接線
