高純氣體分析氣相色譜儀 G51-GH

高純氣體分析氣相色譜儀 概述：

   G51是一款經濟型的高純氣體分析儀，適用于氫、氧、氬、氮、氦、氖、氪、氙、甲烷、二氧化碳等氣體中的雜質分析；檢測最小濃度H2、O2、N2：1ppm以上，CO、CH4、CO2：0.01ppm以上，滿足大部分99.99%-99.999%純度的高純氣體分析。

   如需要檢測ppb-ppt級別雜質，可以選擇帶有中心切割系統的氦離子化檢測器PHHID和等離子放電檢測器EPD，檢測最小濃度可至100ppt

系統配置: （僅供參考）

（1）G51 氣相色譜儀主機（寬量程FID檢測器+高靈敏度TCD檢測器）

（2）定制閥系統

（3）色譜柱系統

（4）模塊化甲烷轉化爐

（6）迷你柱箱

（7）標準氣體4L或8L

（8）不銹鋼取樣閥

（9）載氣（純度>99.999％、根據檢測組分）

（10）載氣專用不銹鋼減壓閥

（11）高純氫氣發生器

（12）低噪音空氣泵

（13）309系列網絡版反控色譜工作站

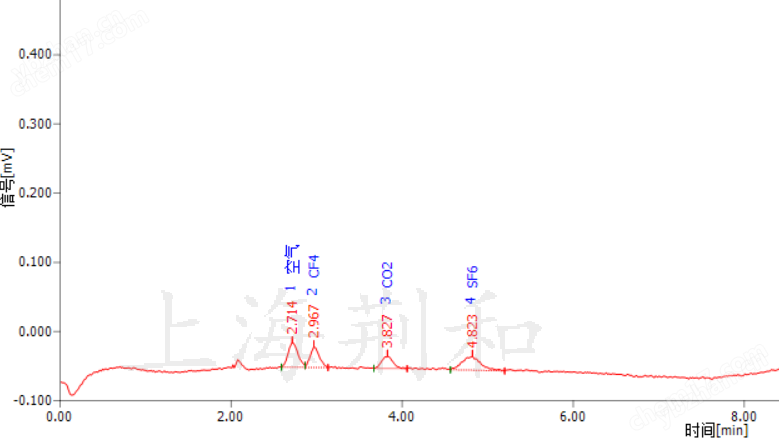

經典譜圖示例：高純六氟化鎢中雜質分析

標氣組分含量：5ppm

進樣方式：閥進樣

檢測器：HTCD

出峰順序：1、空氣；2、CF4；3、CO2；4、SF6

G51Pro/G51ProA主要特點及性能指標

1、7英寸彩色觸摸屏顯示,主機可提供RS232通訊口和LANE網口。

2、氣路手動調節和全電子氣路EPC控制可選、網絡化通訊、電腦聯機全控操作。

3、所有檢測器、進樣口都可以帶電子壓力監控模式。

a、電子壓力測量路數9路或13路。

b、壓力傳感器：

l  準確度：滿量程的＜±2%

l  重現性＜±0.05Kpa

l  溫度系數＜±0.01Kpa/℃

l  量程0～0.3Kpa或0～0.6Kpa

4、所有檢測器、進樣口均可搭載高精度電子氣路APC/AFC控制器，在顯示屏和軟件中可設置色譜柱載氣流量、吹掃流量及分流比，可設置氫氣、空氣和尾吹的流量，操作方便高效；

a、EPC電子氣路控制精度0.001psi，保證了更好的保留時間重現性、更一致可靠的結果。

b、EPC工作模式：恒流、恒壓、分流模式。

c、程序壓力控制：4階

d、EPC工作氣體：N2、H2、Air、He、Ar

e、EPC控制量程：壓力0～150psi  流量0～500sccm或0～1000sccm（選配）

f、EPC控制精度：壓力0.001psi；流量0.01sccm

g、分流比設定： 0～2000:1或0～10000:1 (定制）

h、分流流量設定：0～200sccm或0～1000sccm

i、最多提供多達18路APC/AFC的安裝，適合多元化、多任務分析。

5、溫度可升至450℃，適合高沸點樣品的分析。

6、支持雙柱箱雙后開門模式，支持液氮模式。

7、具有8路外部事件控制，3路外部觸發信號輸入。

8、可選斷氣保護功能，當載氣壓力低于0.1MPa時，自動關閉儀器主控電路，進入待機狀態，保護檢測器和色譜柱。
