一、           簡介：

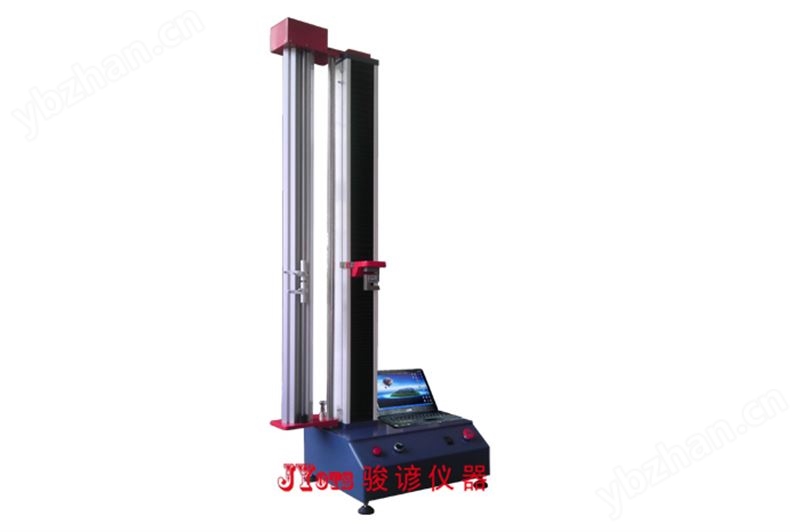

電腦式單柱拉力機也叫拉力機或電子拉力機。本儀器適用于對金屬，塑料，鋁塑管，復合材料，防水材料，防止物，紗線，纖維，電線電纜，紙張，彈簧，木材，包裝材料，膠帶等各種材料進行拉伸，壓縮，彎曲，剪切，撕裂，剝離等力學性能的測試，還可實現恒應力，恒應變，蠕變，松弛等多閉環試驗，配置特殊裝置后還能完成扭轉，杯突等試驗項目。符國家標準JJG 475-2008 《電子式試驗機》的要求及其他標準要求。
二、           主要配置：
1.         電腦式單柱拉力機的主要配置如下：
l  高精度傳感器 1只：200kg
l  精度高，重復性好，不會產生零點漂移.經久耐用。
2.         伺服控制系統 1 套；伺候電機 1臺：伺服系統是通過機械位移或位移速度、加速度的反饋控制系統， 其作用是使輸出的機械位移（或轉角）準確地跟蹤輸入的位移（或轉角）比普通電機，功耗低，扭矩大，速度控制廣而精準，高低數運轉扭矩相當，有帶伺服閉環控制，高精度制動。一般使用于自動化，精密儀器，精密設備。
3.         中國臺灣TBI高精度滾珠軸承+滾珠絲桿 2套：非梯形螺桿，梯形螺桿噪音大，易磨損，間隙大，精度低。高精度滾珠軸承+滾珠絲桿成本是普通梯形絲桿的好幾倍，其優點，間隙小，移動距離精度高，能保證電機勻速直線運動，摩擦小，燥音小，經久耐用。
4.         電機直接配套中國臺灣減速機結構 1套：有公司采用皮帶加大小飛輪結構，容易打滑，兩邊不能同步所以會經?？ㄋ馈Ｎ宜緝x器是減速機滾珠絲桿伺服電機采用整體結構，同步帶控制，減小傳動誤差或打滑。
5.         系統采用我司自主研發高新Windows XP 平臺下中文版專業試驗軟件1套
三、           主要技術參數
1.         采用高精度放大器及24位高精度AD轉換器，有效內碼：±120000；試驗力分辨率1/120000。
2.         采用PID控制，實現載荷的恒速控制，速度范圍：0.2-5%FS/S具有載荷保持功能；
3.         采用PID控制，實現位移的恒速控制，速度范圍：0.6-60mm/min具有載荷保持功能；
4.         采用PID控制，實現應變的恒速控制，速度范圍：0.00025/S-0.0025/S具有載荷保持功能；
5.         主要規格：
1)        試驗機準確等級：1級
2)        試驗力測量范圍：2%-99%FS
3)        傳感器容量：200KG
4)        試驗力示值相對誤差：±1%
5)        試驗力分辨力：試驗力的1/200000
6)        變形測量范圍：2%-99%FS
7)        變形示值相對誤差：±1%
8)        變形分辨力：變形量的1/200000
9)        位移測量誤差：±1%
10)     力控速率調節誤差：設定值的±1%
11)     變形速率調節誤差：設定值的±1%
12)     橫梁速度調節范圍（mm/min）：1-500
13)     橫梁速度相對誤差：設定值的±1%
14)     恒力恒變形恒位移控制誤差：
A)       設定值≥10%FS時，設定值的±0.1%以內
B)       設定值<10%FS時，設定值的±0.1%以內
15)     有效拉伸空間：800（含夾具）
16)     有效試驗寬度：400
17)     電源（V）：220±10%
6.         可測試項目
u  普通測試項目：（普通顯示值及計算值）

l  拉伸應力	l  任意點力值	l  拉伸強度	l  任意點伸長率
l  扯斷強度	l  抽出力	l  扯斷伸長率	l  粘合力及取峰值計算值
l  定伸應力	l  壓力試驗	l  定應力伸長率	l  剪切剝離力試驗
l  定應力力值	l  彎曲試驗	l  撕裂強度	l  拔出力穿刺力試驗

u  特殊測試項目：
1)        性系數即彈性楊氏模量：同相位的法向應力分量與法向應變之比。為測定材料剛性之系數，其值越高，材料越強韌。
2)        比例限：荷重在一定范圍內與伸長可以維持成正比之關系，其應力即為比極限。
3)        彈性限：為材料所能承受而不呈變形大應力。
4)        彈性變形：除去荷重后，材料的變形消失。
5)        變形：除去荷重后，材料仍殘留變形。
6)        屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點，一般以上屈服點作為屈服點。屈服：荷重超過比例限與伸長不再成正比，荷重會突降，然后在一段時間內，上下起伏，伸長發生較大變化，這種現象叫作屈服。
7)        屈服強度：拉伸時，伸長率達到某一規定值之荷重，除以平行部原斷面積，所得之商。
8)        彈簧K值：與變形同相位的作用力分量與形變之比。
9)        有效彈性和滯后損失：在材料試驗機上，以一定的速度將試樣拉伸到一定的伸長率或拉伸到規定的負荷時，測定試樣收縮時恢復的功和伸張時消耗的功之比的百分?jǐn)?shù)，即為有效彈性；測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百分?jǐn)?shù)，即為滯后損失。
【主權項】
電腦式單柱拉力機的檢定方法，其特征在于，首先根據被檢區間拉力試驗機的力值，選擇標準拉力試樣，標準拉力試樣的力值為該區間滿量程力值的60%～90%之間選擇，將標準拉力試樣裝夾在拉力試驗機上，按GB/T228-2002標準規定的速度讓拉力試驗機對標準拉力試樣進行拉伸，當拉力試驗機的指針稍有擺動時立刻停止拉伸，即標準拉力試樣處于拉伸狀態，此時在標準拉力試樣上裝上引伸計或貼上應變片，按GB/T228-2002標準規定的速度讓拉力試驗機繼續對標準拉力試樣進行拉伸，引伸計或應變片將標準拉力試樣的伸長量顯示出來，根據胡克定律，將伸長量換算為拉力值，再與拉力試驗機度盤上與標準拉力試樣相同的力值點進行對比，根據比對值的差來確定試驗機技術狀態及精度
四、           維護與保養
1.         工作前，檢查工作臺下的減速機，是否有潤滑油。
2.         絲杠上下兩端軸承內的潤滑脂一般3-5年更換一次。
3.         試驗機的絲杠、絲母，每半年加一次潤滑脂。
4.         保持試驗機的清潔。
