ZYK10桿式壓力變送器，也有稱為桿式擴散硅壓力傳感器 小巧型 測壓范圍寬 輸出4-20mA/1-5V等 能加裝配件。

桿式壓力變送器選型

可選功能

1、將桿式壓力變送器的壓力輸入傳感器部分加裝散熱器或散熱緩沖管可有效提高傳感器適用介質溫度，業界被稱為ZYK10系列高溫型桿式壓力變送器，被測介質可以到達150℃甚至更高，壓力表彎管又叫壓力表緩沖管或冷凝管，是用來連接壓力表/壓力變送器與測量的設備或管道之間的配件，用來緩沖被測量介質對壓力表彈簧管的瞬時沖擊，同時可降低被測介質的溫度，是對壓力表/擴散硅壓力變送器進行保護的裝置。緩沖管位不銹鋼304無縫鋼管，展開總長1500MM（可以起到降溫的效果），配合高溫散熱片，可以降到400度，散熱管管道2頭，一頭為外螺紋，另一頭為內螺紋（也可按客戶需要訂制），在一些如化工行業大量應用。

高溫型桿式壓力變送器圖

桿式壓力變送器配套用高溫散熱緩沖管圖

2、將桿式擴散硅壓力變送器的壓力輸入傳感器部分由孔式改為平膜傳感器，形成ZYK10型平膜桿式壓力變送器，可用于比較粘稠的介質，而不會堵住測壓孔，保證長期穩定性。

平膜型桿式壓力變送器圖

3、在輸出接線端加裝顯示屏就可以現場顯示壓力數值，成為名副其實的現場數顯擴散硅壓力變送器，顯示模塊可選3位半LCD或LED。

帶LED現場的數顯桿式壓力變送器圖

4、輸入端安裝結構可選卡箍式衛生級擴散硅壓力變送器。

工作原理

ZYK10桿式壓力變送器是為使用環境比較惡劣的現場而設計的一種高性能壓力變送器。其外形為精巧的一體化全不銹鋼結構，安裝方便，具有抗振性和抗沖擊性好、精度高、穩定性好等優點，廣泛應用于石油、化工、冶金、水利、電力、食品、醫藥等行業的壓力、液位的測量和過程控制。擴散硅壓力變送器精度特別是長期穩定性及壽命明顯高于陶瓷壓阻式及應變式的壓力變送器 ，應用廣泛、市場需求量大。主要在自動控制和檢測場合中，用于替代陶瓷壓阻、應變式壓力傳感器及壓力儀表等低檔次儀表。

桿式壓力變送器利用單晶硅的壓阻效應，以單晶硅為基體，按特定晶向，用的微機械加工技術形成彈性元件，在其適當位置用集成電路工藝形成四個等值應變電阻，組成惠斯登電橋，對電橋施加一恒定電壓（流），當有壓力（差壓）作用到彈性元件時，使其輸出與對應于所加壓力成比例的電壓信號，經過電子線路把電壓信號放大轉換成三線制的0-5V輸出。

桿式壓力變送器由傳感器和信號處理電路組成。其中傳感器壓面設有惠斯頓電橋，當增加壓力時，電橋各橋臂電阻值發生變化，通過信號處理電路，轉換成電壓變化，zui終將其轉換成標準（4-20）mA信號輸出。

桿式壓力變送器工作原理圖

擴散硅壓力變送器和陶瓷壓力變送器的區別

擴散硅壓力變送器：基本原理是利用半導體的壓阻效應和微機械加工技術，精度高，穩定性好！ 陶瓷式壓力變送器：（穩定性沒有擴散硅好，精度低，時間用長了，壓力漂移大）防腐液體氣體上陶瓷傳感器是干式傳感器，過程壓力直接作用在堅固的陶瓷膜片上，基板電極和膜片電極可以檢測出與壓力相關的電容變化，測量范圍取決于陶瓷膜片的厚度。膜片破碎的自診斷功能。

安裝使用說明

電源通過信號線接到桿式壓力變送器，千萬不要將電源信號線接到測試端子，否則電源會燒壞連接在測試端子的二極管，如果二極管被燒壞，需換上二極管或短接兩測試端子，變送器便可正常工作。

桿式壓力變送器頂部兩側面的連接孔用電纜密封或信號線裝配，信號電纜通過緊固螺母鎖緊，不用的那個連接口必須密封。

電氣連接方式

桿式壓力變送器的接線盒為標準HIRSCHMANN接頭，3號腳接負載，接地端接電源負。電氣連接圖如下：

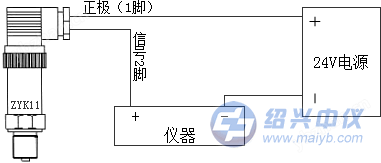

桿式壓力變送器兩線制接線圖

故障分析

·壓力上去了，但桿式壓力變送器的輸出上不去：此種情況，應先檢查桿式擴散硅壓力傳感器的壓力接口是否漏氣或者被堵住，如果確認不是，檢查接線方式和檢查電源，如電源正常則進行簡單加壓看輸出是否變化，或者查看傳感器零位是否有輸出，若無變化則傳感器已損壞，可能是儀表損壞或者整個系統的其他環節的問題；

·加壓給桿式壓力變送器輸出不變化，再加壓傳感器輸出突然變化，泄壓傳感器零位回不去，很有可能是桿式壓力變送器密封圈的問題。常見的是由于密封圈規格原因，傳感器擰緊之后密封圈被壓縮到傳感器引壓口里面堵塞傳感器，加壓時壓力介質進不去，但在壓力大時突然沖開密封圈，壓力傳感器受到壓力而變化。排除這種故障的方法是將傳感器卸下，直接查看零位是否正常，若零位正?？筛鼡Q密封圈再試；

·桿式壓力變送器輸出信號不穩：這種故障有可能是壓力源的問題，壓力源本身是一個不穩定的壓力，很有可能是壓力傳感器本身振動很厲害導致傳感器傳感部分波動故障；

·桿式壓力變送器與指針式壓力表對照偏差大。出現偏差是正常的現象，確認正常的偏差范圍即可；

·易出現的故障是微差壓變送器安裝位置對零位輸出的影響。微差壓傳感器由于其測量范圍很小，傳感器中傳感元件會影響到微差壓傳感器的輸出。安裝時應使傳感器的壓力敏感件軸向垂直于重力方向，安裝固定后調整變送器零位到標準值。

調零位和調滿度

擰下桿式壓力變送器的HIRSCHMANN接頭及不銹鋼保護套管，即可看到電路板上調零電位器W201及滿度電位器W203。外接標準電流表（電壓表）（0.2級以上）即可調整，步驟如下：
1、在壓力為零時，調零電位器，使標準電壓表指示為0V；（0V）（電流4mA）
2、加滿量程壓力，調滿電位器，使標準電壓表指示為5V；（10V）（電流20mA）
3、反復步驟1與2　兩三次，直至符合要求。

技術指標

·量程范圍：0~2Kpa~60MPa(全量程)
·輸出信號：0-5V三線制、0-10V三線制、4-20mA二線制
·供電電源：18~32VDC 典型24VDC
·精度等級：±0.25%FS
·長期穩定性：≤±0.2%FS/年
·溫度范圍：-10~70℃
·環境濕度：＜90%RH
·環境溫度：-10~70℃
·過載壓力：120%FS。
