YB-25手持式應變儀干磨擦部分保養步驟：先用干細棉布或擦拭紙擦拭磨擦表面，以擦拭其灰塵或油污等。也可使用吹氣壺，將灰塵吹掉。該展臺是上海魅宇儀器設備有限公司旗下的產品導購，是國內檢測儀器行業優選廠家，自上線以來，得到眾多消費者喜愛，客戶量穩步增加，上海魅宇儀器網功能。所有產品提供三包服務。

YB-25手持式應變儀使用說明：
正確地使用儀器，不但可以減少人為誤差影響，且能延長儀器的使用壽命和持久精度。測試前，應仔細的檢查儀器，用雙手握持儀器的兩手柄，輕微而緩慢地拉壓，此時位移計應能靈敏而平穩地反映出讀數。
1、調整好伸縮部分
根據變形的性質（受拉或受壓），將伸縮調整部分（5）中的偏心塊調到所需要的位置。當測試件受拉時，把偏心塊調整到“+”號朝向位移計（2）的測桿；反之，當測試件受壓變化時，則應將“-”號朝向位移測桿。調整偏心塊的操作如下（見圖三）；擰松壓緊螺母（9）到上端所需要的位置，銷釘（13）借助于手力從托盤罩（11）中拔出，然后將位移計的測桿向后拉，轉動蓋（10），待“+”或“-”號朝向位移計的測桿，并使定位銷釘（13）對準相應的孔后，擰動壓緊螺母（9），使定位銷（13）插進托盤罩（11）之中，這時偏心塊的位置確定。

2、儀器的標讀
將儀器的兩夾頭插足置于標準針距尺的插孔之中，重復三次，若位移計的度數值相同，則可認為儀器的精度穩定完好，并將位移計的指針對零或記錄下此讀數值，此時兩尖插足的距離為公式中的I1=150±0.05毫米。
3、實際基距的測數
試件上的預埋塊或粘貼小塊，它們之間的距離往往與所要求的理想的基距存在著偏差，因此，在試件未承受載荷時，應將它們彼此質檢的距離測讀和記錄下來，即I1=I1+ΔI1 ，I1 為儀器標準針距尺的標距，ΔI1為位移計上的度數值。
4、加載荷時變形量的測讀
將儀器的尖頭插足置于預粘小塊的孔中，待位移計的指針穩定后，記錄下讀數；每個測點前后兩次所測得數值之差為此階段的變形值，例如，一次載荷時測得125.50，第二次載荷時測得203.50，則兩次間的變形值為：ΔI=203.50-125.50=+78，若采用的位移計為百分表，此變化值為0.78毫米，相應的應變值為：
ε=（0.78 / 150±ΔI ）×10⁶，設ΔI 1=0，則有：
ε=（0.78 / 150）×10⁶=+3120微應變。
    其余各點的測試和計算依次類推。
5、測試時應注意事項
（1）儀器適用于測量靜態變形，使用時不宜過分用力拉或壓以及給沖擊力，以免位移計或連接彈簧鋼片壞損。
（2）為了減少人為誤差的影響，在測試過程中不宜更換測試操作者和調轉測試方向。
（3）儀器在使用過程中，切忌用手直接接觸儀器的金屬支架，應握持手柄，以減少因人體溫度影響所造成的誤差。
（4）測試時，應輕輕的使尖頭插足插入預粘小塊的孔洞之中，同時此小塊孔洞在加工制作時，應保證其直徑大小的一致和有一定的真園度要求和粘貼面垂直度要求。
（5）測讀時，由于儀器所處位置不易做到每次都一致，容易產生誤差，因此，每次測讀應重復幾次，待比較穩定一致時再讀數；有些單位自行在儀器上加讀數支點，這也是可行的辦法。
6、附件使用說明
（1）園體
用以確定粘貼小塊的位置，如果預埋塊沒有孔洞或鋼結構不粘接小塊時，則可用其劃線，確定兩孔洞間的規定位置與距離。
（2）方體
方體是用來定位和沖小窩坑的，即當預埋塊上的沒有孔洞時，在用園體劃線后，用尖頭插足中錐角小者定位，錐角大者，用小錘錘擊其上成一小窩坑，然后用鉆具在小塊上鉆孔，絕忌用小錘錘擊錘角小的尖頭插足的上端，以防折斷。
（3）標準針距尺
槽鋼形狀的標準針距尺，是用以標讀儀器上兩夾頭插足的間距的，上面刻有兩孔間的實際標距數值，標準針距尺系用精密低膨脹合金制成，其線膨脹系數為α1.5×10^-6/℃。

附件：
1、標準針距尺（桿）一件。
2、園體一件。
3、方體一件。
4、小錘一把。

保養與維護：

1、儀器的尖頭插足應保護好，不得碰撞，以防折斷（經過熱處理）。
2、使用過程中，儀器不應隨意擱置，應放在儀器盒中，以保持其靈敏和精度不受損失。
3、儀器用畢后，應用凈絨布擦拭干凈，并將鎖鉤鎖掛住，以片受損。
4、不準隨意拆卸儀器，取放時應輕拿輕放，以免損傷其精度。
5、儀器不可長期敞露擱置，不用時應放到儀器盒里，并蓋上蓋。

技術參數：
1、基距：150/250mm
2、位移計量程：±5mm
3、最小刻度值：40με
4、標準針距尺線膨脹系數α：1.5×10^-6/℃
5、外形尺寸（長×寬×高）：280×71×75mm
6、重量：約0.8kg

概述：
各種建筑結構在較長時間中的變形，由于周圍環境、條件的變化，例如振動、潮濕、高濕等的影響，采用一般的應變儀進行測試幾乎是不可能的。
應變儀適用于測量各種建筑結構在長時間過程中的變形，無論是構件制作過程中變形的測量，還是結構在試驗過程中變形的觀察，均可采用本儀器。
應變儀結構簡單、輕便、量程大，不受環境變化的影響，攜帶方便，因此，特別適用于野外和現場作結構變形的測試，可供有關科研、設計、施工部門和試驗室作實驗研究和工程測試之用。

結構原理：
應變儀是一種機械式應變測量儀器。每臺儀器有一個標準針距尺，系采用精密低膨脹合金制成，其線膨脹系數α為1.5×10^-6/℃，所以當環境溫度變化較大時，針距長度可以認為是不變化的。每次測量前，都必須在標準針距尺上標讀，然后再在試物上測讀，比較兩者之間的差數，幾位所求變形量。
    應變值的計算如下：
          ε=（ΔI / I）×10⁶        （微應變）
式中：
ΔI—變形量（毫米），
I—粘貼在試件上的兩個固定小塊在未受載時的實際基距（毫米），通常情況下，I是不與儀器的標準針距尺的基距150±0.05毫米相符的。其中：
ΔI=ΔI2—ΔI1 ，
ΔI1=I—ΔI1 ，
ΔI2=I—I1 。
以上公式中：
I1—儀器的標準針距尺的標距，其值為150±0.05毫米。
I—受載后，粘貼在試件上的兩固定小塊之間的距離。

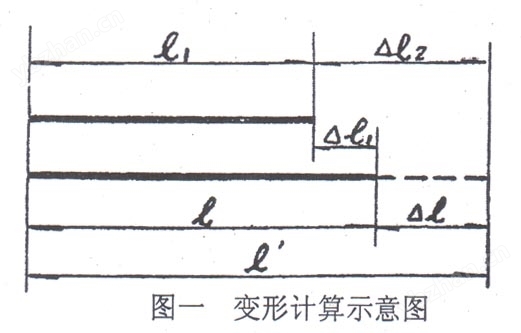

因此，一般ΔI1≠0，如圖一所示。

圖二所示為儀器結構示意圖。

    儀器由以下幾部分組成：金屬支架、位移計（百分表或千分表）、伸縮調整部分等。
    金屬支架（1）和（4），借助于兩個彈簧薄鋼片（6）相連接而構成一彈性系統，兩金屬支架可作縱向的平行移動，從而使裝固定在兩金屬支架上的尖頭插足（7）的距離可發生變化（增大或縮?。?。
位移計（2）安裝在金屬支架（1）上，本儀器上的位移計用的是百分表，使用部門如換上千分表，那么測量精度可提高一個數量級，即最小刻度值可讀出40με；為了換表方便，支架上有一卡表架，只需松開卡表架上的螺絲，就可很方便地將位移計取下或安裝上。
伸縮調整部分（5）裝固在金屬支架（4）上，位移計（2）的測桿末端始終保持同其中的偏心調整塊相接觸，當兩尖插足（7）之間的距離發生變化時（即兩金屬支架產生相互平行位移）；其變化量即可從位移計（2）上反映出來。
