用途:

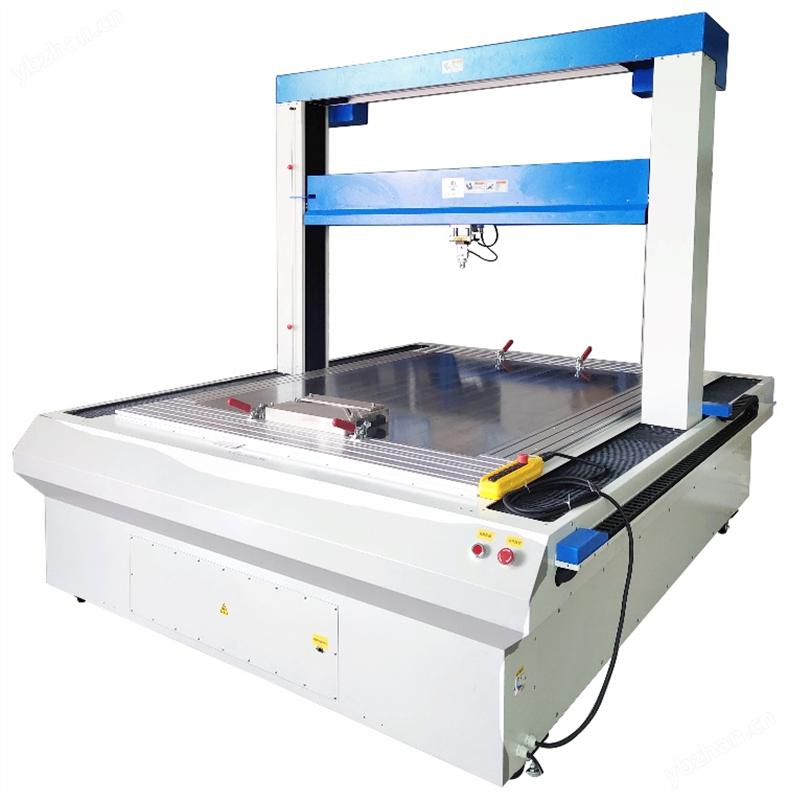

YL-D1813Z5三軸拉力試驗機主要用于測試面積較大的產品，如液晶顯示屏、汽車部件，太陽能光伏板等等產品。可測試材料之拉伸、壓縮、彎折、剪力、粘接力、剝離、撕裂…等試驗，為品質管制、進料檢驗、物性試驗、力學研究、材料開發之基本設備。

軟件功能:

可進行拉伸、壓縮、彎曲、剪切、撕裂、剝離試驗。采用PC機和接口板進行數據的采集、保存、處理和打印試驗結果?？捎嬎懔?、屈服力、平均剝離力、變形、屈服點、彈性模量等參數；可進行曲線處理、多傳感器支持、圖形圖像化的接口、靈活的數據處理、MS-ACCESS數據庫支持，使系統功能更為。

機臺特點：

可實現X,Y,Z三軸移動式拉力，壓力測量，可實現大工件不同部位測量卻不用移動產品。

技術參數:

容量選擇: 10N、20N、50N、100N、200N、500N、1KN（可定制）

顯示器: 電腦顯示方式

運動軸數： 三軸（X,Y,X）

力量分辨率: 1/500,000

力量精度: 0.5%

行程分辨率: 1/500,000

控制方式: 全電腦操作方式

機臺尺寸：約2820x2160x2300mm（寬深高）)

供電信息： 220V。

設備性能說明：

1. X、Y軸移動速度：0.01~500 mm/min

2. Z 軸移動速度：0.01~800 mm/min

3. 電動缸：滾珠螺桿，速度0.01～500 mm/min

4. 控制三組伺服馬達(X/Y/Z軸)

5. 必須滿足75寸Panel的作業需求。

設備外觀與結構設計：

1. 底座平臺：T型槽加工(只需要在四邊開槽，其余平面保持完整)。

2. 底面平臺須有表面陽極防氧化處理。

3. 底座尺寸 : 2000 * 1500 mm

4. 測試空間 : 1800 * 1300 * 500 mm

5. X 軸 1800mm，線性軸承滾珠螺桿及其結構

6. Y 軸 1300mm，線性軸承滾珠螺桿及其結構

7. Z 軸 500mm，直線軸承滾珠螺桿及其結構

8. 靜砝碼加載機構(治具) : 可加載10kg以下砝碼 , 搭配Z軸位移

9. 可做拉力測試/壓力測試/疲勞測試

系統精度：

1. X/Y 軸滾珠螺桿 C8 級，精度：20u/300mm

2. Z 軸滾珠螺桿 C8 級，雙螺帽，精度：20u/300mm

3. 電動缸: 滾珠螺桿，精度：20u/100mm

4. 力量傳感器， 數量3個： 20kg/50kg/100kg

a. 精度等級：1(0.5)級

b. 結構形式：S Type、不分方向

c. 非線性：0.02 % of R.O

d. 零點平衡：1 % of R.O

e. 額定容量潛變：0.03 % of R.O.（20 min）

f. 輸出的溫度影響：施力的  0.005%/℃

g. 零點的溫度影響：額定輸出的0.005% /℃

保護與安全裝置：

1. 具有測試之安全機制

2. 具有系統保護裝置

3. 測試開始及過程中，有燈光提醒報警裝置(可手動關閉)

4. 安全超載保護：額定容量的1.5倍

5. 下壓時，超過額定值時，自動停止。

訊號擷取分析系統：

1. 控制器(I5/8G/500G/DVD-R/24inch/鍵盤鼠標/Windows + office/品牌機)（用戶自備）

2. 控制三組伺服馬達

a. 2組橫向定位（可顯示位置及復歸定原點，可先設定測試點100點以上）。

  b. 1組垂直向測試用（做壓縮重復試驗，可先設定測試次數999次以上）。

3. 配合計算機軟件控制機臺及顯示資料

4. 分辨率：整機全程不分段解析 ±1/30 萬, ±1/1000 萬；

5. 取樣頻率：1000 Hz；20k Hz

6. A/D 轉換：24 bit

7. 傳送速率：1000 Hz；20k Hz

8. 力傳感器界面：1 組（4通道）

9. 測試軟件：標準靜態荷重試驗機軟件壹套（功能具實時荷重、位移、圖形顯示及取點運算平均值；各測試點采相動位置設定）。

10. 使用語言：中文(簡/繁)/英文。

治具工具：

1. 治具：1組，可做ACF剝離強度測試治具（設備標配）。

2. 治具：固定面板橫條。

3. 搭配砝碼，1kg,2kg,3kg,4kg,5kg,可放于靜砝碼加載機構上。

4. 資料儲存記錄機(I5/8G/500G/24inch/鍵盤鼠標/Windows+office/品牌機)。（用戶自備）
