1、PMC-350-A5三相導軌式智能能效采集終端簡介

PMC-350-A5物聯網電表 能效采集終端 防逆流 4G通信，以工業級微處理器為核心，每周波128點采樣，能夠提供高精度的三相電壓、電流和功率等基本測量數據，并具有需量計算、分時計費、63次諧波監測、定值越限、定時記錄、遠程整定、電壓暫態監測、剩余電流保護及溫度保護等功能。可采用開口式CT，支持免停電安裝，在改造項目中可大大縮短施工時間節約施工成本；同時也可選5A電流直接接入。針對用戶側儲能系統、光伏發電系統的防逆流要求，定制了實時數據快速計算功能，可在50ms典型值時間內檢測電流、功率等數據變化，與逆變器/能量管理系統EMS進行串口通信，實現防逆流功能。

2、PMC-350-A5三相導軌式智能能效采集終端功能介紹

- 測量與計量：線/相電壓、電流、中性點電流、有功/無功/視在功率、功率因數、頻率、需量、諧波等；高精度電能計量，正反向有功/無功電能、視在電能、四象限無功電能、TOU電能

- 分時計費：兩套獨立費率方案，12個計費季、20個日費率表、14個時段、8種費率

- 定值越限：10組定值越限，監視電壓、電流、中性點電流、頻率、功率、需量、不平衡度、剩余電流、溫度等變量，可產生SOE事件記錄，觸發繼電器動作

- 定時記錄：10組定時記錄，每組可設50個變量，最多記錄5000條，定時間隔30s~40天

- 數據凍結：日凍結62次、月凍結36次

- 接線診斷：電壓/電流缺相診斷、相序診斷、功率方向診斷、頻率超限監測、CT極性監測

- 需量功能：功率/電流實時需量，上月/本月需量

- 事件記錄：128條SOE事件記錄，停電不丟失，時間分辨率1ms

- 電能質量：三相電壓2~63次諧波畸變率、電壓/電流不平衡度、電流K因子、電流波峰因子、基波數據

- 電壓暫態：電壓暫升/暫降/中斷監測，可觸發電能質量事件120條、波形記錄16條

- 波形記錄：可記錄三相電壓和三相電流波形，存儲16條，故障前5周波、故障后35周波

- 輸入輸出：標配4路DI、2路DO；可選1路剩余電流保護IR、4路溫度保護TC

- 通信方式：1路RS-485（Modbus）、1路藍牙（Modbus）；可選1路4G（Modbus/MQTT/IoT350/IEC104）、1路LoRa（Modbus）

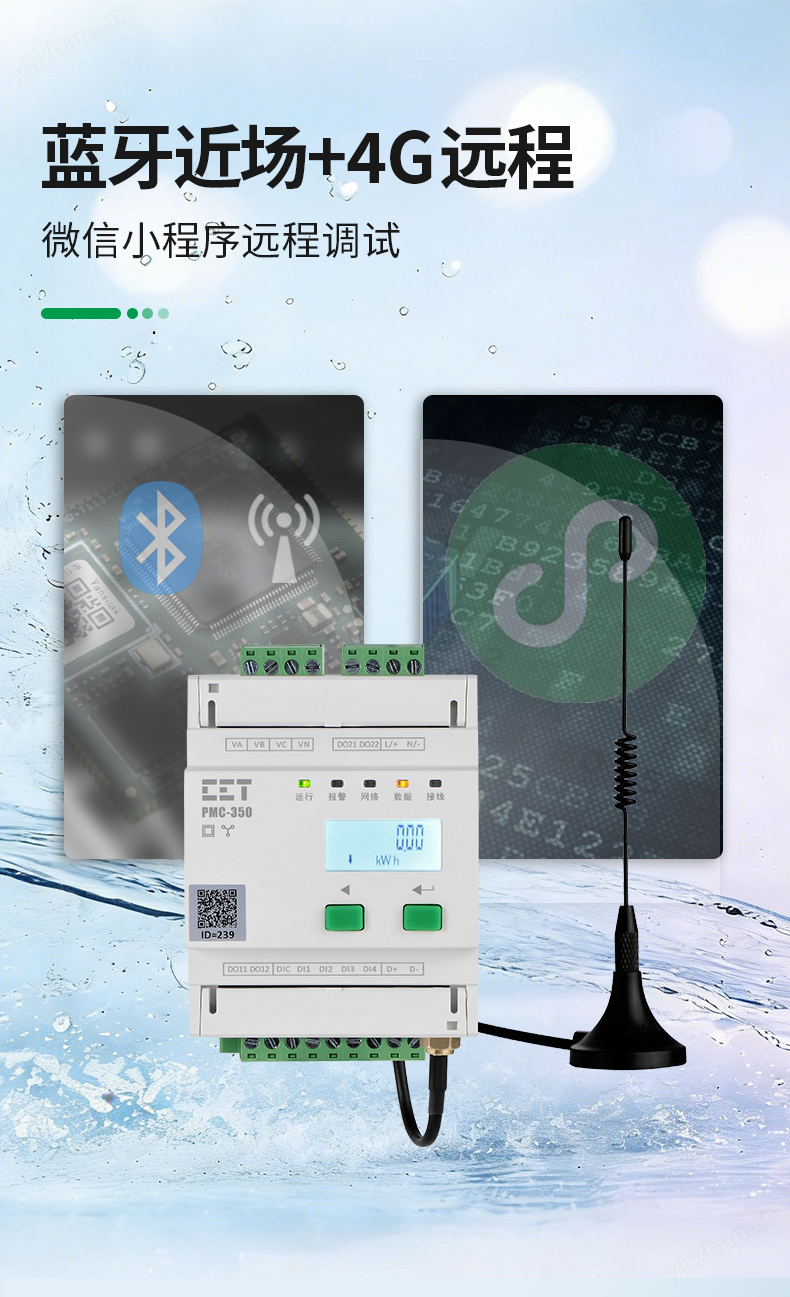

- 微信小程序遠程調試：通過藍牙或4G非接觸式通信，實現參數整定和數據讀取

- 三平臺通信：可同時與三個云平臺實現4G通信，數據多重轉發

- 斷點續傳：網絡中斷恢復后補傳數據，最多5000條

- 停電報文實時上送：內置超級電容，主電源斷電后保證停電報文不丟失

- 經緯度定位：實時掌握設備位置信息

- 電流相序和方向調整：接線錯誤導致的功率負值可參數設置調整，避免現場返工

- 儲能/光伏逆流快速檢測：50ms實時數據刷新，檢測逆流時間較普通電表快20倍

3、PMC-350-A5三相導軌式智能能效采集終端產品優勢

PMC-350-A5物聯網電表 能效采集終端 防逆流 4G通信

- 高精度采樣：每周波128點采樣，有功電能0.5S級/1級，電流精度±0.2%

- 免停電安裝：開口式CT，改造項目無需停電施工

- 防逆流專長：50ms快速數據刷新，檢測逆流速度比普通電表快20倍

- 通信組網靈活：RS-485+藍牙標配，4G/LoRa可選，免布線減少施工成本

- 三平臺通信：可同時連接3個云平臺，數據多重轉發

- 遠程運維：微信小程序非接觸調試、PC端遠程整定和固件升級

- 安全可靠：停電報文上送（超級電容）、斷點續傳5000條、128條SOE
