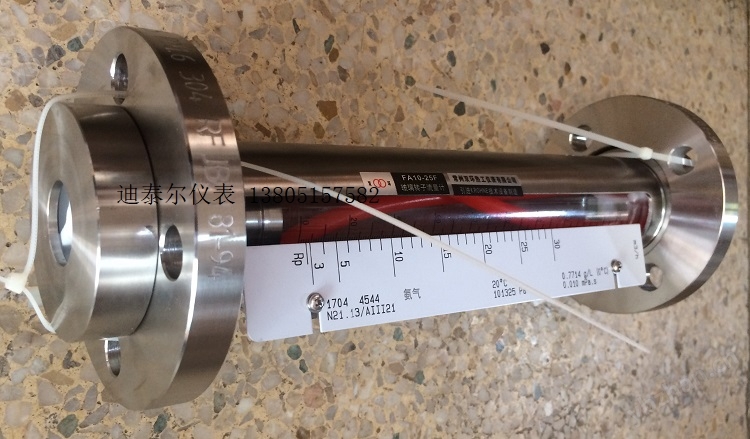

VA / FA / SA10 型玻璃轉子流量計

      va fa sa 這三種流量有普通型、耐腐型及多種連接方式。 va型為螺紋式，fa型為法蘭型，sa型為軟管連接式。

1 、主要技術參數：

（ 1 ）測量范圍：水（ 20 ℃ ） 10 ～ 15000L / h

空氣（ 1.013 × 10 5 Pa 、 20 ℃ ) 0.3 ～ 300m 3 / h

（ 2 ）范圍度： 10 ： 1

（ 3 ）準確度等級： 1.6

（ 4 ）錐管： NG60 ：光管； FG60 ：帶筋管

長度： 300mm

標尺： DN15 ～ 50 NG60 錐管：毫米標尺及流量標尺

FG60 錐管：百分標尺及流量標尺

（ 5 ）浮子型式： NG60 錐管： A Ⅲ

FG60 錐管： C Ⅲ、 D Ⅲ、 C Ⅲ L 、 D Ⅲ L 、 Z Ⅲ

（ 6 ）允許被測流體狀況

　　大壓力（ MPa ） :DN15 、 DN25 ： 1.0;DN40:0.9;DN50:0.7;

　　工作溫度： -20 ℃～ + 60 ℃ 或0 ℃～ +120 ℃　

2 、型號規格

型號規格一（ NG60 錐管、 A Ⅲ 浮子）

公稱通徑 DN mm	型 號		測 量 范 圍
	普通型	耐腐型	水（ 20 ℃ ） L / h	空氣 （ 1.013 × 10 5 Pa, 20 ℃ ） m 3 / h
15	VA / SA /FA10-15	VA / SA /FA10 -15F	4 ～ 40 6.3 ～ 63 10 ～ 100 12 ～ 120 16 ～ 160 20 ～ 200 25 ～ 250 30 ～ 300 36 ～ 360 40 ～ 400 46 ～ 460 63 ～ 630 65 ～ 650 75 ～ 750	0.12 ～ 1.2 0.2 ～ 2 0.3 ～ 3 0.4 ～ 4 0.5 ～ 5 0.6 ～ 6 0.8 ～ 8 0.9 ～ 9 1.2 ～ 12 2 ～ 20
25	VA / SA /FA10-25	VA / SA /FA10 -25F	40 ～ 400 50 ～ 500 63 ～ 630 80 ～ 800 100 ～ 1000 120 ～ 1200 160 ～ 1600 200 ～ 2000 250 ～ 2500 300 ～ 3000	1.6 ～ 16 2 ～ 20 2.5 ～ 25 3 ～ 30 4 ～ 40 5 ～ 50 6 ～ 60
40	VA / SA /FA10-40	VA / SA /FA10 -40F	160 ～ 1600 200 ～ 2000 250 ～ 2500 300 ～ 3000 400 ～ 4000 500 ～ 5000	5 ～ 50 6 ～ 60 8 ～ 80 9 ～ 90 12 ～ 120
50	VA / SA /FA10-50	VA / SA /FA10 -50F	250 ～ 2500 300 ～ 3000 400 ～ 4000 500 ～ 5000 630 ～ 6300 800 ～ 8000 1000 ～ 10000 1500 ～ 15000	10 ～ 100 12 ～ 120 16 ～ 160 20 ～ 200 30 ～ 300

型號規格二 (FG60 錐管、 C Ш、 D Ш、 C Ш L 、 D Ш L 、 Z Ш浮子 )

公稱 通徑 DN mm	型號		測量范圍
			水 ( 20 ℃ )L / h					空氣 (1.013 × 10 5 Pa ， 20 ℃ )m 3/ h
	普通型	耐腐型	浮子					浮子
			C Ш	D Ш	C Ш L	D Ш L	Z Ш	D Ш	D Ш L
15	VA / SA/ FA10-15	VA / SA/ FA10- -15F	16 ～ 160 25 ～ 250 40 ～ 400	20 ～ 200 30 ～ 300 46 ～ 460	10 ～ 100 16 ～ 160 25 ～ 250	12 ～ 120 19 ～ 190 30 ～ 300	19 ～ 190 36 ～ 360 65 ～ 650	0.6 ～ 6 0.9 ～ 9 1.3 ～ 13	0.4 ～ 4 0.6 ～ 6 0.9 ～ 9
25	VA / SA/ FA10--25	VA / SA/ FA10- -25F	63 ～ 630 100 ～ 1000 160 ～ 1600	80 ～ 800 120 ～ 1200 200 ～ 2000	40 ～ 400 63 ～ 630 100 ～ 1000	50 ～ 500 80 ～ 800 120 ～ 1200	100 ～ 1000 170 ～ 1700 300 ～ 3000	2.2 ～ 22 3.8 ～ 38 6 ～ 60	1.6 ～ 16 2.5 ～ 25 4 ～ 40
40	VA / SA/ FA10--40	VA / SA/ FA10- -40F	250 ～ 2500	300 ～ 3000	160 ～ 1600	200 ～ 2000	500 ～ 5000	9 ～ 90	6 ～ 60
50	VA / SA/ FA10--50	VA / SA/ FA10- -50F	400 ～ 4000 630 ～ 6300	500 ～ 5000 800 ～ 8000	250 ～ 2500 400 ～ 4000	300 ～ 3000 500 ～ 5000	800 ～ 8000 1500 ～ 15000	15 ～ 150 22 ～ 220	10 ～ 100 16 ～ 160

3. 外形及安裝連接尺寸如下：

商品屬性
[產地]	江蘇
[加工定制]	是
[品牌]	雙環
[地市]	常州市
[型號]	LZB
[工作壓力]	1
[工作溫度]	120
[是否跨境出口貨源]	否
[是否進口]	否
[測量范圍]	1
[類型]	浮子流量計
[精度等級]	1.5 2.5
[訂貨號]
[貨號]	TB-
[適用介質]	氣體 液體
