LZB-（ ）W（B)(F)玻璃轉子流量計



    該系列流量計用于檢測和調節微小流量，結構輕巧，分為帶調節閥（ WB 型）和不帶調節閥（ W 型）兩種。還可根據客戶使用情況制造耐腐型（ WBF 和 WF 型）。連接方式分為軟管連接和螺紋連接。

1. 型號規格及主要技術參數

公稱 通徑 DN   mm	型號	范圍度	測量范圍		準確度等級	錐管長度 mm	允許被測流體
			水 (20 ℃ )	空氣  (1.013 × 10 5 Pa20 ℃ )			溫度	壓力 MPa
3	LZB-3W(F) LZB-3WB(F)	10:1	0.4 ～ 4l / min    0.6 ～ 6ml / min 1 ～ 10ml / min 2.5 ～ 25ml / min 4 ～ 40ml / min   6 ～ 60ml / min 10 ～ 100ml / min	6 ～ 60ml / min 10 ～ 100ml / min 16 ～ 160ml / min 0.03 ～ 0.3L / min 0.06 ～ 0.6L / min 0.1 ～ 1L / min 0.15 ～ 1.5L / min	4 級 耐腐型為 6 級	100	-20 ～ 120 ℃	≤ 0.2
4	LZB-4W(F) LZB-4WB(F)		16 ～ 160ml / min 25 ～ 250ml / min 40 ～ 400ml / min	0.3 ～ 3L / min 0.6 ～ 6L / min 0.7 ～ 7L / min	4 級 耐腐型為 6 級
6	LZB-6W(F) LZB-6WB(F)		40 ～ 400ml / min 60 ～ 600ml / min 0.1 ～ 1L / min	0.7 ～ 7L / min 1 ～ 10L / min 1.5 ～ 15L / min	2.5 級 耐腐型為 4 級
10	LZB-10W(F) LZB-10WB(F)		0.1 ～ 1L / min 0.16 ～ 1.6L / min	3 ～ 30L / min 5 ～ 45L / min		100

2. 外形及安裝連接尺寸 :

   流量計有帶調節閥 (WB 型 ) 和不帶調節閥 (W 型 ) 二種形式 , 其外形圖見圖一、圖二，安裝連接尺寸見表 1

圖一

圖二

表 1

　　單位： mm

型號	A	B	C	D	M	E*	軟管接嘴 N	金屬管接嘴			設備安裝孔
								外螺紋	G	h
LZB-3W(F) LZB-3WB(F)	23	136	52	22.5	116	＜ 74	Φ 8	M10*1	Φ 6.2	SR4	Φ 11
LZB-4W(F) LZB-4WB(F)
LZB-6W(F) LZB-6WB(F)
LZB-10W(F) LZB-10WB(F)			56	26.5		＜ 78	Φ 10	M12*1	Φ 8.2	SR5

注： *WB 專有

3. 流量計接觸測量流體的零部件材質

	浮子	基座	針閥	止檔	O 形圈及密封墊片
普通型	不銹鋼或瑪瑙	黃銅鍍鉻	不銹鋼	尼龍	橡膠
耐腐性		不銹鋼		PTFE	氟橡膠



LZB/LZJ (DN4-10 ）玻璃轉子流量計

該系列流量計具有結構簡單，牢固，壓力損失小等特點。耐腐型采用不銹鋼材料或襯氟塑料，密封件可選氟橡膠或聚四氟乙烯等，對絕大部分常用酸、堿、氧化劑、有機溶劑等有較強的耐腐蝕性。 DN4-10 采用軟管連接，亦可根據客戶需要設計、制造特殊安裝方式。

1. 型號規格及主要參數見下表　 單位： mm

公稱通徑（ mm ）	型號	測量范圍		準確度等級	允許被測流體狀況
		水 20 ℃	空氣 20 ℃ 101325Pa		溫度（℃）	壓力等級（ MPa ）
4	LZB-4 LZB-4F	1 ～ 10L/h 1.6 ～ 16L/h 2.5 ～ 25L/h	16 ～ 160L/h 25 ～ 250L/h 40 ～ 400L/h	4 級 耐腐型為 6 級	- 20 ～ 120	≤ 1
6	LZJ-6 LZJ-6F	2.5 ～ 25L/h 4 ～ 40L/h 6 ～ 60L/h	40 ～ 400L/h 60 ～ 600L/h 100 ～ 1000L/h	2.5 級 耐腐型為 4 級
10	LZJ-10 LZJ-10F	6 ～ 60L/h 10 ～ 100L/h 16 ～ 160L/h	100 ～ 1000L/h 160 ～ 1600L/h 250 ～ 2500L/h

2. 外形、安裝連接方式及連接尺寸如下：　　　

單位： mm

3. 流量計接觸測量流體的零部件材質

零件名稱	普通型材質	耐腐型材質
針閥	不銹鋼
針閥座	黃銅鍍鉻	不銹鋼
下基座	黃銅鍍鉻	不銹鋼
止檔	PTFE
頂緊器	黃銅鍍鉻	不銹鋼
悶頭	黃銅鍍鉻	不銹鋼
上基座	黃銅鍍鉻	不銹鋼
密封片	橡膠	氟橡膠
錐管	硼硅酸鹽玻璃
浮子	不銹鋼或瑪瑙
接嘴	黃銅鍍鉻	不銹鋼



LZB/LZJ (DN15-100)拉桿式流量計

拉桿式流量計具有結構簡單，牢固，壓力損失小等特點。耐腐型采用不銹鋼材料或襯氟塑料，密封件可選氟橡膠或聚四氟乙烯等，對絕大部分常用酸、堿、氧化劑、有機溶劑等有較強的耐腐蝕性。 DN4-10 采用軟管連接，亦可根據客戶需要設計、制造特殊安裝方式。



1. 型號規格及主要技術參數

公稱通徑（ mm ）	型號	測量范圍		準確度等級	允許被測流體狀況
		水 20 ℃	空氣 20 ℃ 101325Pa		溫度（℃）	壓力等級（ MPa ）
15	LZB-15 LZB-15F	10 ～ 100L/h 16 ～ 160L/h 25 ～ 250L/h 40 ～ 400L/h 60 ～ 600L/h*	0.25 ～ 2.5m3/h 0.4 ～ 4m3/h 0.6 ～ 6m3/h 1.2 ～ 12m3/h 2 ～ 20m3/h*	2.5 級 耐腐型為 4 級	-20 ～ 120	≤ 0.6
25	LZB-25 LZB-25F	40 ～ 400L/h 60 ～ 600L/h 100 ～ 1000L/h 160 ～ 1600L/h 250 ～ 2500L/h*	1 ～ 10m3/h 1.6 ～ 16m3/h 2.5 ～ 25m3/h 5 ～ 50m3/h 6 ～ 60m3/h*	1.5 級 耐腐型為 4 級
40	LZB-40 LZB-40F	160 ～ 1600L/h 250 ～ 2500L/h 400 ～ 4000L/h*	4 ～ 40m3/h 6 ～ 60m3/h 12 ～ 120m3/h*
50	LZB-50 LZB-50F	400 ～ 4000L/h 600 ～ 6000L/h 1000 ～ 10000L/h*	10 ～ 100m3/h 16 ～ 160m3/h 30 ～ 300m3/h*
80	LZB-80 LZB-80F	1000 ～ 10000L/h 1600 ～ 16000L/h 2500 ～ 25000L/h 3600 ～ 36000L/h*	25 ～ 250m3/h 40 ～ 400m3/h 60 ～ 600m3/h 100 ～ 1000m3/h*			≤ 0.4
100	LZB-100 LZB-100F	5 ～ 25m3/h 8 ～ 40m3/h 20 ～ 60m3/h 40 ～ 100m3/h*	120 ～ 600m3/h 200 ～ 1000m3/h 600 ～ 1600m3/h 1200 ～ 3000m3/h*

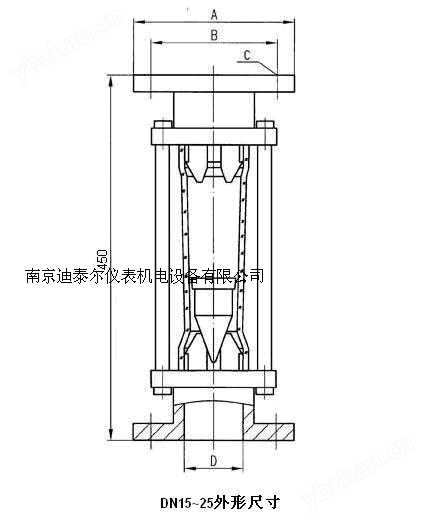

2. 外形及安裝連接尺寸

公稱通徑（ mm ）	A	B	C	D
15	Φ 95	Φ 65	4- Φ 14	Φ 15
25	Φ 115	Φ 85		Φ 25
40	Φ 145	Φ 110	4- Φ 18	Φ 40
50	Φ 160	Φ 125		Φ 50
80	Φ 185	Φ 150		Φ 80
100	Φ 205	Φ 170		Φ 100

注：法蘭標準 GB/T9119-2000, 也可按照用戶要求定做。

3. 流量計接觸測量流體的零部件材質

零件名稱	普通型材質	耐腐型材質
密封片	橡膠	氟橡膠
錐管	硼硅酸鹽玻璃
浮子	不銹鋼、鋁、 PTFE	外包氟塑料
止檔	尼龍	PTFE
基座	鑄鐵涂防腐漆	鑄鐵內襯氟塑料
