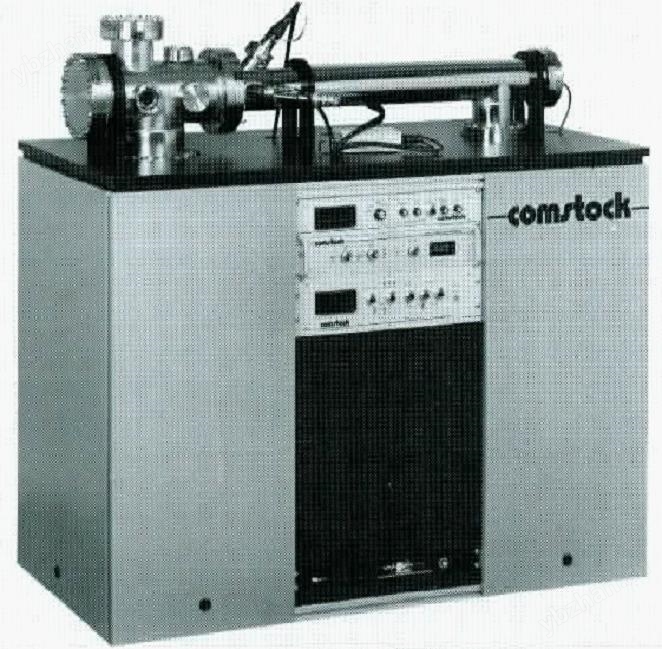

LTOF線型飛行時間質譜儀系列的每一臺儀器的結構包括3個部分：離子源、；離子光飛行管、檢測器。

離子源

◆離子源的選擇是可行的。直接安裝在飛行管的上面。氣相分析時，激光電離（LI）和電子碰撞電離（EII）源都被提供。為了激光解吸/消融，一個表面分析光是可行的（LD-探針）。源可以在位置上替換。

◆每個源的結構里有兩個加速區，通過安裝一個雙重網格分離，這一網格提供空間聚焦的第二個命令。

飛行管和離子光

◆LTOF-110質譜儀使用一個1米長的保持高電勢的內置飛行管。高電勢下的飛行管的操作允許離子源在接近地面電勢下操作，這一特點對電子碰撞電離或外部離子源特別有用。改變源或是在源區域里實驗也是非常安全和方便的。安裝在飛行管里面的是一對X導向裝置金屬板、一對Y導向裝置金屬板和一個透鏡狀的元件。鏡頭可以用來聚焦或檢測和研究相對穩定的（壽命約為10us）在飛行中分解或自動分離的離子種類。對于GC/MS或過程監控，簡潔的外形是可行的。

檢測器

◆comstock公司使用雙重的、安裝形臂章的、微通道金屬板檢測器，50歐的電阻與信號輸出相匹配。一個兼容的真空和內置的電阻器/電容器橋提供給檢測器偏壓、DC隔離和一個干凈的無振蕩的信號，有一個大約10⁷的增加。

電源

◆TFH-210電源為飛行管、檢測器和離子光提供偏壓。每個源需要一個或多個附加電源。

LI：RPS-112型反射極電源

EII：RPS-112型電源和EGP-110型脈沖電子槍電源

特性

LI源 EII源

質量范圍¹： <1-5 000 <1-5 000

分辨率M/ΔM² ： 300-800 500

質量精確度： 優于150 ppm 優于150 ppm

飛行管長度： 1米 1米

離子傳遞網格³： 3個或4個 4個

能量范圍： 不適應 5-150 eV

能量分辨率： 不適應 700 meV

電流（在70 eV）： 不適應 200 uA

直線源尺寸： 不適應 5 mm×0.2 mm

¹：當增加質量范圍到>200 000 ，位置加速（+5 kV或+30 kV）探測可行。

²：質量分辨率、敏感性規格、檢測限和動態范圍取決于實驗條件。軸偏離電子碰撞電離可行，依靠我們的工藝支持可提供2 000的分辨率。

³：90%的傳遞網格用來分開質譜儀的功能區，如果分辨降低可移走一些。較高的網格是可行的。所有的網格是可替換的。
