產品簡介在線詢價

產品編號：轉子流量計 規格型號：JD-LZ 產品品牌：金鼎儀表計量單位：臺上架日期：2013-02-23 22:48 瀏覽次數：

JD-LZ金屬管轉子流量計 產品詳情

JD-LZ金屬管轉子流量計

一、概述
JD-50L系列金屬管轉子流量計用于封閉管道中液體、氣體或蒸汽的流量測量，在過程控制中的廣泛應用，特別適合中小流量的控制和測量。
它是由錐管、浮子、指示器、轉換器組成。流體流進錐管浮子上升，其升力M與重力G平衡時，浮子的位移通過磁鋼傳遞給指示器就地指示流量或再由轉換器轉換成相應的電信號(二線制4-20mA,三線制0-10 mA,四線制4-20 mA、0-20mA)可與DDZ-Ⅱ、 DDZ-Ⅲ型電動單元組合儀表，I系列、EK系列等儀表匹配，也可與計算機聯網實現流量的遠距離顯示，記錄、調節，積算和控制。
1. 設計合理，工作可靠，指示器部分屬于免修部件，耐腐蝕、耐高溫、高壓，防塵、防滴、防爆。
根據用戶要求可同時指示標準狀態流量和實際工作狀態的流體流量(根據用戶提供、流量、溫度、密度、壓力等參數由計
算機計算完成)亦即可作2-3種刻度指示，輸出信號和刻度一致而且線性。
2. 輸出模擬信號0-10mA、4-20 mA或0-20 mA可配我廠模擬信號-頻率轉換器，輸出頻率信號并可顯示累積流量。
3. 管道與流量傳感器連接有多種形式的結構和尺寸為方便設計院設計，基型流量傳感器安裝高度為250mm,過濾器安裝高度
為100mm和50mm二種，亦可按客戶要求定制。
4. 流量傳感器除基材1Cr18Ni9Ti外亦可選用0Cr18Ni9Ti 0Cr18Ni12Mo2Ti(鉬二鈦)；鎳基合金(hastelloy哈氏合金)
如0Cr16 Ni60Mo16W4;內襯聚四氟乙烯(PTFE)4F或46F、玻璃、橡膠等。
5. 各項性能指標均不低于國外同類產品。
6. 流量計耐高溫可達400℃，小口徑耐壓可達10MPa以上。
7. 為防止測量氣體或蒸汽時，浮子的跳動產生的誤差專門設計了阻尼器，亦可適用于較大脈動的流體測量。
8. 流量計的進出口位置有：下-上；左-右(平)；右-左(平)；下-上橫；下橫-上橫；
9. 根據用戶需要有指示型；電遠傳；上下限報警裝置；現場累積顯示；保溫；冷卻夾套；并備有各種規格式樣的過濾器，安
裝高度可由客戶定。
10. 我公司專門為用戶生產各種特殊規格、特殊用途的流量計，請與我公司聯系。
二、技術參數

測量范圍:水(20℃)1-200000 l／h 空氣(20℃，0．1013MPa)0．03－4000m3／h 參見流量表，特殊流量可訂制
量程比：標準型10：1 特殊型20：1
精度：標準型1．5級特殊型1．0級
壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa ?DN80-DN200 16MPa
夾套的壓力等級為1．6MPa
特殊型在選型和訂貨前應與工廠協商
壓力損失：7kPa-70kPa
介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃
高溫型：可達400℃
介質粘度：DN15: <5mPa.s(F15.1-F15.3)
<30mPa.s(F15.4-F15.8)
DN25: <250mPFa.s
DN50-DN150: <300mPa.s
環境溫度：液晶型－30℃－+85℃
指針型－40℃－+120℃
連接形式：標準型：DIN2501標準法蘭
特殊型：由用戶指定的任意標準法蘭或螺紋
電纜接口：M20＊1．5
供電電源：標準型24VDC二線制4－20mA(10．8VDC－36VDC)
交流型：85－265VAC ? ?50HZ
電池型：3．6V@4AH鎳氫電池
報警輸出：上限或下限瞬時流量報警
標準型：集電極開路輸出(100mA@30VDC內部阻抗100歐)
特殊型：繼電器輸出(觸點容量5A@250VAC)
脈沖輸出：累積脈沖輸出，最小間隔50毫秒
液晶顯示：瞬時流量顯示數值范圍：0－50000
累計流量顯示數值范圍：0－
防護等級：IP65
防爆標志：本安型iaⅡCT6 隔爆型dⅡCT6

三、流量范圍

代號	測量管結構
JD-50	下進上出
JD-51	下進上橫出
JD-52	下橫進上橫出
JD-53R	右進左出
JD-53L	左進右出
	代號	接液材質
	R0	0Cr18Ni2Mo2Ti
	R1	1Cr18Ni9Ti
	Rp	PTFE
	T1	鈦合金
	Rl	316L
		代號	管道口徑
		DN15	15
		DN25	25
		DN50	50
		DN80	80
		DN100	100
		DN150	150
		DN200	200
			代號	附加結構
			無
			T	夾套型
			Z	阻尼型
			G	高溫型
			Y	高壓型
				代號	指示器形式代碼組合
				M1	就地指示器，機械指示瞬時流量
				M2	供電型，機械指示瞬時流量，液晶顯示瞬時/累積流量
				M3	供電型，無機械指示，液晶顯示瞬時/累積流量
					代碼	供電方式
					無	只限M1指示器
					A	220VAC，4－20mA輸出
					B	電池供電，無輸出
					C	24VDC，二線制供電，4－20mA輸出
					D	24VDC，三、四線制供電，4－20mA輸出
						代號	防爆標志
						l	本安iaCT5方型殼體
						d	隔爆Diibt4園殼體
							代號	報警或脈沖輸出
							無	無報警或脈沖輸出
							K1	上限報警或一路脈沖輸出
							K2	下限報警或一路脈沖輸出
							K3	上、下限報警或雙路脈沖輸出

金屬管浮子流量計安裝示意圖

金屬管浮子流量計的安裝注意事項

為了能讓金屬管浮子流量計正常工作且能達到一定的測量精度，在安裝流量計時要注意以下幾點：
·金屬管浮子流量計必須垂直安裝在無振動的管道上。流體自下而上流過流量計,且垂直度優于2°,水平安裝時水平夾角優于2°；
·為了方便檢修和更換流量計、清洗測量管道，安裝在工藝管線上的金屬管浮子流量計應加裝旁路管道和旁路閥；
·金屬管浮子流量計入口處應有5倍管徑以上長度的直管段，出口應有250mm直管段；
·如果介質中含有鐵磁性物質，應安裝磁過濾器；如果介質中含有固體雜質，應考慮在閥門和直管段之間加裝過濾器；
·當用于氣體測量時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作；
·為了避免由于管道引起的流量計變形，工藝管線的法蘭必須與流量計的法蘭同軸并且相互平行，管道支撐以避免管道振動和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游：
·測量氣體時，如果氣體在流量計的出口直接排放大氣，則應在儀表的出口安裝閥門，否則將會在浮子處產生氣壓降而引起數據失真。
·安裝PTFE襯里的儀表時，法蘭螺母不要隨意不對稱擰得過緊，以免引起PTEF襯里變形；
·帶有液晶顯示的儀表，要盡量避免陽光直射顯示器，以免降低液晶使用壽命；帶有鋰電池供電的儀表，要盡量避免陽光直射、高溫環境(≥65℃)以免降低鋰電池的容量和壽命

金屬管轉子流量計的結構

1、高溫型結構(G型)
高溫結構型(G型)是用于介質溫度過高或過低而需要對測量管采取保溫隔熱措施的介質的流量測量。高溫型結構是加大了測量管與指示器之間的距離來增加散熱、增加隔熱材料厚度，保證指示器工作在允許的環境溫度范圍內。選型為"G"型。
G型金屬管轉子流量計可以測量溫度達-80℃-+300℃的介質的流量。

2、帶阻尼器裝置的結構(Z型)
阻尼器結構型用于流量計入口流量(壓力)不穩定時的介質流量測量，特別是對于氣體的測量。它的結構如圖所示.

3、夾套型結構(T型)
夾套型結構用于對需要伴熱或冷卻(如高粘度和易結晶)的介質的流量測量。在夾套中通過加熱或冷卻介質，使低沸點、低凝固點流體不汽化和不結晶。
伴熱介質的導入和導出連接,標準型要用HG20594-97 DN15 PN1.6法蘭,其它的法蘭規格連接可與生產廠標明,夾套的壓力等級為1.6MPa.
夾套型流量計結構見FA標準型流量計法蘭、外形尺寸圖。

4、高壓型結構(Y型)
高壓型結構用于被測介質壓力大于標準的壓力等級的流量測量。高壓型結構如下圖所示。目前FFM64系列的壓力可以達到32MPa。另外高壓型流量計可提供內置磁過濾器型，安裝高度均為350mm。FA、FB和FC型壓力為10MPa.

高壓型外形尺寸及重量

注:1、G為儀表重量

JD-FZ金屬管轉子流量計的安裝注意事項

為了能讓金屬管轉子流量計正常工作且能達到一定的測量精度，在安裝流量計時要注意以下幾點：
·金屬管轉子流量計必須垂直安裝在無振動的管道上。流體自下而上流過流量計,且垂直度優于2°,水平安裝時水平夾角優于2°；
·為了方便檢修和更換流量計、清洗測量管道，安裝在工藝管線上的金屬管轉子流量計應加裝旁路管道和旁路閥；
·金屬管轉子流量計入口處應有5倍管徑以上長度的直管段，出口應有250mm直管段；
·如果介質中含有鐵磁性物質，應安裝磁過濾器；如果介質中含有固體雜質，應考慮在閥門和直管段之間加裝過濾器；
·當用于氣體測量時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作；
·為了避免由于管道引起的流量計變形，工藝管線的法蘭必須與流量計的法蘭同軸并且相互平行，管道支撐以避免管道振動和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游：
·測量氣體時，如果氣體在流量計的出口直接排放大氣，則應在儀表的出口安裝閥門，否則將會在轉子處產生氣壓降而引起數據失真。
·安裝PTFE襯里的儀表時，法蘭螺母不要隨意不對稱擰得過緊，以免引起PTEF襯里變形；
·帶有液晶顯示的儀表，要盡量避免陽光直射顯示器，以免降低液晶使用壽命；帶有鋰電池供電的儀表，要盡量避免陽光直射、高溫環境(≥65℃)以免降低鋰電池的容量和壽命。

一．型號說明

型號規格表

參考流量

三．轉換器形式

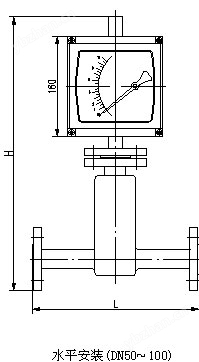

四、外形及安裝尺寸

夾套連接法蘭標準為:GB/T9119 PN1.6 DN15
五、安裝形式
金屬管轉子流量計垂直安裝，流量計中心線與鉛垂線的夾角不超過5°，在流量計的上游須保證五倍公稱通徑的入口直管段，下游保證250mm出口直管段。如果介質中含有固體雜質，應在流量計上游加裝過濾器；如果介質中含有鐵磁性物質，應在流量計的上游安裝磁過濾器。為了便于維護和清洗且不影響生產，建議安裝旁通管路。為了避免由于管道引起的流量計變形，安裝法蘭必須與儀表同軸并且相互平行，并適當?shù)刂喂艿酪员苊夤艿勒駝雍蜏p小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游。用于測量氣體時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作。

六、附件
    可為用戶提供前后直管段、配對法蘭、磁過濾器、氣體阻尼裝置等附件。如果介質中含有鐵磁性顆粒，就應在流量計入口處安裝磁過濾器。磁過濾器中裝有以螺旋方式排列的磁棒，以限度地減小壓力損失，每個磁棒均由PTFE聚四氟乙稀包裹，防止介質的腐蝕。
    磁過濾器的結構見圖：

               磁過濾器結構                                                                     襯PTFE磁過濾器結構

七、限位開關報警裝置
    限位開關報警裝置在指示器中的部分由感應頭、鋁片等組成，感應頭被安裝在能被指針軸上的鋁片切割的位置，通過改變感應頭的位置可以任意設定限位值。感應頭輸出信號給金屬轉子流量指示控制儀。
    技術參數
    1.供電電源：24V AC±10%
    2.功耗：≤3W
    3.工作溫度：-25℃～60℃
    4.輸出觸點容量：24VAC 3A
      接線圖

    報警點的改變須打開前蓋,松開刻度盤上的小指針的螺釘,調整到需要的位置后,再將螺釘緊固,最后裝好前蓋。
八、設計選用及訂貨須知     1.根據測量流體是氣體或液體,正確遠用氣體或液體金屬管轉子流量計。
    2.被測流體無腐蝕性選用普通型，有腐蝕性選用耐腐型。
    3.訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。我公司根據用戶提出的密度等進行刻度修正，制作特殊的流量標尺。
    4.根據被測流體的測量范圍、應用場合等選擇合適型號的規格品種。如有特殊要求的流量計，請來公司或來函與銷售部聯系。

關鍵詞：金屬管轉子流量計 轉子流量計 過程控制指示器轉換器
