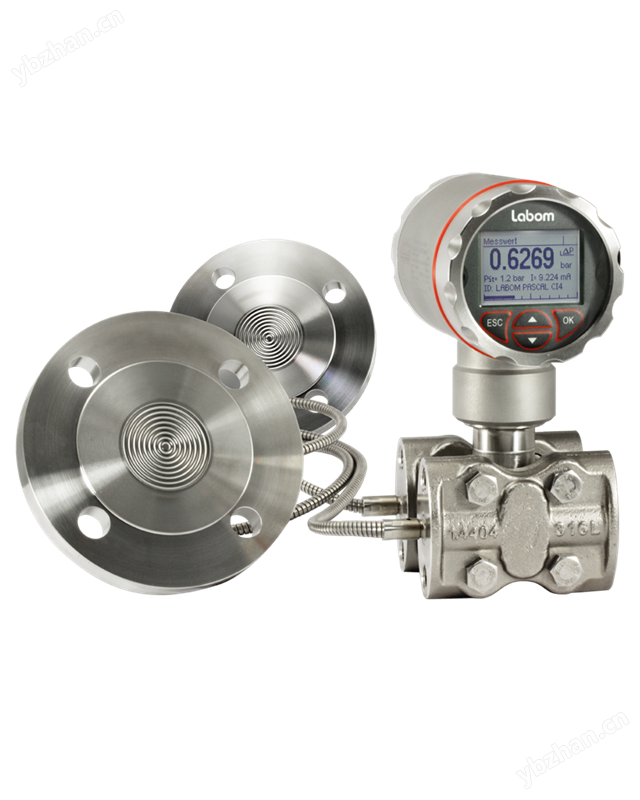

LABOM差壓和液位變送器 PASCAL Ci4 Delta P Type series CI4350

LABOM差壓和液位變送器 PASCAL Ci4 Delta P Type series CI4350

特征

帶隔膜密封的差壓變送器

壓差和靜壓同時顯示

參考精度 0.07 %

5 年內的長期穩定性 0.1 %

標稱范圍 100 mbar 至 16 bar

更多功能

選項

氣體和粉塵的防爆保護

按 SIL2 分類（準備中）

俄羅斯聯邦測量設備

符合 EN 10204 的材料

符合 EN 10204 的校準

測量范圍

參見數據表。

結構設計/案例

設計：兩腔式外殼，可連續旋轉 ± 170°

外殼表面噴砂

材料案例： - 不銹鋼 mat.。 1.4301/1.4305

(304/303)

- 不銹鋼 mat.. 1.4404 (316L)

材料正面

封面： - 不銹鋼 mat.。 1.4305 (303)

- 不銹鋼 mat.. 1.4404 (316L)

- 聚丙烯，黑色

墊片：/丁腈橡膠

符合 EN 60529 的防護等級： - IP 65 / IP 67

- IP 69K

符合 EN 60721 3-4 的氣候類別：4K4H

抗振性符合 EN 61298-3：10…60 Hz：± 0.35 mm

60…1000 赫茲：5 克

材料

窗口： -

- 不碎玻璃（需要正面

不銹鋼蓋）

電子

連接： - 圓形連接器 M12

- 電纜密封套 M16x1.5，PA 黑色

- 電纜密封套 M16x1.5，不銹鋼

- 電纜密封套 M20x1.5，PA 黑色

- 電纜密封套 M20x1.5，不銹鋼

- 1/2" NPT, PA 黑色

應要求提供更多連接

終端

塊： - 大 1.5 mm2 的彈簧夾端子

- 大 2.5 mm2 的接線柱

- 大 2.5 mm2 的螺釘端子

重量：約2.9公斤

銘牌：激光打標

過程連接正側

設計： - 隔膜密封直接距離

管子

- 不銹鋼隔膜密封

毛細管和不銹鋼保護

管子

隔膜密封的設計見訂貨代碼。

過程連接負側

設計過程法蘭：連接尺寸符合 EN 61518

并帶有安裝螺紋 7/16 – 20 UNF

- 過程連接 1/4 – 18 NPT

- 過程連接 1/2 – 14 NPT 通過橢圓法蘭（見附件）

材料：不銹鋼墊。-沒有。 1.4404 (316L)

通風：

- 不通風，帶密封塞 1/4" NPT

- 帶通風閥 1/4" NPT

墊片：

- EPDM，符合 FDA 標準（標準）溫度范圍 -40...85 °C

- FKM（氟橡膠）溫度范圍 -20...85 °C

隔膜材料：

不銹鋼墊。-沒有。 1.4404 (316L)

進一步的連接和材料

要求。

設計隔膜密封：帶不銹鋼毛細管和不銹鋼

鋼制保護管

隔膜密封設計見訂單

代碼。

材料接液部件

- 不銹鋼墊。-沒有。 1.4404/1.4435 (316L)

- 哈氏合金 C276

- 坦塔爾

- 聚四氟乙烯涂層，耐真空

應要求提供更多材料。

測量系統

傳感器：壓阻式測量元件

系統填充： - 硅油

- 應要求提供鹵化碳油

壓力傳輸流體

- 合成油，不含硅

- 高溫油

- 鹵化碳油

準確性

參考

條件。根據 EN

61298-1：TU = konst。 (15…25) °C

φ = konst。 (45...75) % r.F.

pU = 常數。 (860...1060) 毫巴

UB = 24 伏直流 (± 3 伏直流)

RB = 50 Ω，HART：250 Ω

接地

下范圍值 = 0 bar

校準

位置：相同高度的隔膜密封

參考精度：見數據表

長期漂移：5年內參考標稱范圍≤0.1%

環境溫度的溫度影響：見數據表

溫度影響輸出 (-40...80 °C)：≤ ±(0.04 % / 10 K)

溫度影響隔膜密封：取決于設計和要求的輪廓。

我們根據要求提供詳細的錯誤分析。

指示

顯示： - 帶背光的高分辨率圖形顯示

- 4 鍵操作

- 可自由配置的顯示模式

- 可連續旋轉 ± 170（每 90° 定位一次）

- 可選：遠程顯示和控制單元，可在距離測量點 10 m 處使用

配置存儲器： - 所有參數設置數據都可以從設備復制到顯示模塊的配置存儲器中。即使在斷電的情況下，數據也會存儲在那里。

- 參數可以簡單快速地傳輸?shù)狡渌O(shè)備。

輸出

信號：2 線技術：4…20 mA

下限：3,8…4 mA

上限：20…21 mA

下限報警電流：< 3,6 mA

上限報警電流：> 21 mA

電流限制：22 mA

操作可用性：< 12 秒

電流輸出的響應時間 t90：通常為 200 ms

數字通信：HART® 協議，版本 7

通訊方式：

- 西門子 PDM

- Pactware 或兼容系統 (FDT/DTM)

- 375 / 475 現場通訊器

功能： - 線性

- 逆反應

- 按平方根

- 多 64 個支撐點的表格功能

量程比：大。 100:1

阻尼：0…999.9 s 可選，步長為 0.1 s

測量頻率：50Hz

分辨率：0.5 µA

電流檢測功能：3.55…21.5 mA 可選擇 0.001 mA 步長

負載 R：R ≤ (UV-12V DC)/0.022 A [Ω]，

U = 電源電壓

用于 HART 通信 R ≥ 230 Ω

電源電壓

功能范圍：12…30 V DC，反極性保護

紋波：< 5 %

溫度范圍

環境溫度：-40…80 °C

（在低于 - 30 °C 的溫度下，顯示器的可見度會受到限制）

測量池：-40...85 °C

介質：-90…400 °C

必須遵守壓力傳輸流體的溫度范圍。

儲存：-40…80 °C

測試和

查看文件

類型系列

CI4350
