流量儀表>>ZW-LC橢圓齒輪式流量計:

一、儀表簡介：
橢圓齒輪流量計流量信號（即橢圓齒輪的旋轉速度n）的顯示，有就地顯示和遠傳顯示兩種。就地顯示將齒輪的轉動通過一系列的減速及調整轉速比機構之后，直接與儀表面板上的指示針相連，并經過機械式計數器進行總量的顯示。遠傳顯示主要是通過減速后的齒輪帶動*磁鐵旋轉，使得彈簧繼電器的觸點以與*磁鐵相同的旋轉頻率同步地閉合或斷開，從而發出一個個電脈沖遠傳給另一顯示儀。
二、工作原理：
橢圓齒輪的測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼(計量室)所構成。計數機構則包含減速機構、精度調節機構，計數器和電計量室內主要有一對橢圓齒輪與蓋板構成初月形空腔作為流量的計量單位。橢圓齒輪靠進出口處的壓力差推動而旋轉，從而不斷地把進口處的液體經初月形空腔計量后送到出口處，每轉流過的液體量是新月腔的四倍，由密封聯軸器將橢圓齒輪旋轉的總數，以及旋轉的快慢傳遞給計數機構，通過指針顯示和字輪累積，即可知道通過管道中的液體總量。在計數機構中還可以裝脈沖發信器即成了帶發信的流量計，與本公司電顯示儀表配套，可以實現遠傳（定量、累積、瞬時等功能）自動化測量和控制。

三、產品分類及應用：
橢圓齒輪流量計適用柴油、汽油、航空油、潤滑油的計量，可配合SD系列流量積算儀進行定量控制，該系列流量計主要應用于石油、化工、油脂制品等行業。

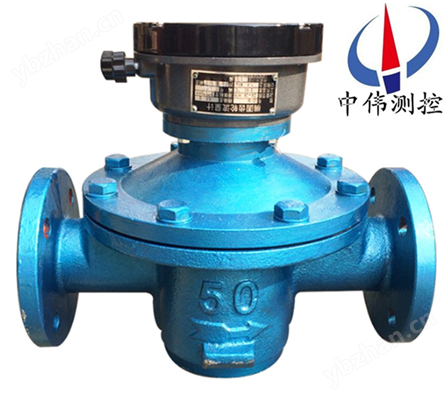

1、ZW-LC-A型鑄鐵流量計，廣泛用于各種油品及對鑄鐵*液體介質的計量。
2、ZW-LC-E型鑄鋼流量計，用于高壓、低腐蝕性介質的計量。
3、ZW-LC-B型不銹鋼流量計，廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合 物等的計量。
四、獨特優勢：
1、流量測量與流體的流動狀態無關，這是因?yàn)闄E圓齒輪是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。
2、粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。
3、計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體（固體顆粒會將齒輪卡死，以致無法測量流量）。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。
五、性能指標：
1、本安防爆：ExiaⅡCTSdⅡBT4 ；
2、連接方式：法蘭連接:DN10～DN200；
3、安裝方式：水平、垂直；
4、口徑系列：DN10，15，20，25，40，50，80，100；
5、壓力損失：≤0.1MPa；
6、精度等級：普通型0.5級，高精度0.2級；
7、介質壓力：普通型1.6MPa,高壓型3.2MPa ；
8、粘度范圍：普通型:0.6～200mpa.s；
  高粘度200～1000mpa.s ；
9、介質溫度：普通型＜120℃，高壓型＜200℃ ；
10、表體材質：鑄鐵、鑄鋼、不銹鋼等；
11、轉動部件：鋁合金、不銹鋼等。
六、安裝要求：
1、在安裝前應清潔管道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；若含氣體應安裝排氣裝置。
2、對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行。儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的流量計對zui小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。
3、使用流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，在儀表所規定的使用溫度范圍內使用。

七、外形尺寸：

表1、標準型外形尺寸：單位：mm

表2、鑄鋼型、鑄鋼高粘型、鑄鋼高溫型標準外形尺寸： 單位：mm

鑄鐵、鑄鋼高溫型標準型外形尺寸：DN15~DN25，A、B尺寸按上表數據加160mm熱延伸管：DN40~DN80，A、B尺寸按上表尺寸加300mm熱延伸管，其余尺寸同上表相應尺寸。
表3、不銹鋼型標準型外形尺寸：單位：mm

八、安裝與使用注意事項：

在安裝前應清潔道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；若含氣體應安裝排氣裝置。流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的齒輪轉動軸與地面平行。
安裝與使用：
1、儀表安裝的方向應使儀表殼體上所示箭頭方向與液體流動方向*，安裝位置應注意便于讀數（見下圖）
2、儀表盡量安裝在常溫場合，不要安裝與有害氣體及強烈熱輻射的場合，防止儀表計數器部分受損害。
3、儀表中的齒輪軸盡可能安裝成水平位置，即刻度盤應安裝成垂直位置（分度“0"）應在上面，以減少橢圓齒輪與殼體間的摩擦，降低零件的磨損。由于安裝位置不同，為了便于讀數，可將計數器（表頭）旋轉90°或180°（見下圖）。
4、儀表安裝前，管道必須清洗，在整個管路系統中， 若無嚴格的過濾裝置時，應在儀表前安裝過濾器，以防雜質進入表內。
5、儀表應安裝在泵的出口端，流量調節閥應安裝在儀表的下游。使用時先打開上游截止閥，然后緩慢開啟下游流量調節或截止閥。嚴禁突然開啟或關閉。

注意事項：
1、按照要求正確安裝后，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量儀表。
2、但是，如果使用時被測介質的流量過小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。
3、因此，不同型號規格對zui小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。
4、其次，使用時要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。
5、為此，在儀表所規定的使用溫度范圍內使用。長期使用后的齒輪流量計，其內部的齒輪會被腐蝕和磨損，從而影響測量精度。
6、因此，要經常注意觀察，并定期拆下進行檢查，若條件允許盡量定期進行標定。
九、測量范圍：
普通鑄鐵型（A）、鑄鋼型（E）、不銹鋼型（B）

十、選型型譜：

流量計的使用:按照要求正確安裝后的齒輪流量計使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量儀表。
十一、訂貨須知：
1、選用流量計時，建議根據被測液體流量大小對照流量計流量范圍的30～70%選規格；根據液體溫度高低、管道壓力大小、液體的腐蝕性質和粘度等方面來選擇流量計的型號；
2、訂貨時請寫明流量計的型號、口徑、是否要求防爆，介質名稱、zui大流量（m3/h）、zui高工作壓力（MPa）、zui高工作溫度（℃）、介質粘度（mPa.s），對于測量腐蝕介質，用戶還須寫明介質的腐蝕性質、介質濃度（%）、介質溫度（℃）；
3、本產品可根據用戶要求，在表頭內裝配電脈沖/電流發訊裝置；
4、訂購配件時，請按附解體圖、明細表及其說明填寫；
5、用戶如有特殊要求，請?jiān)谟嗀洉r(shí)提出；
6、我公司可提供與流量計配套使用的過濾器、消氣器、智能流量積算儀。
