詳細介紹

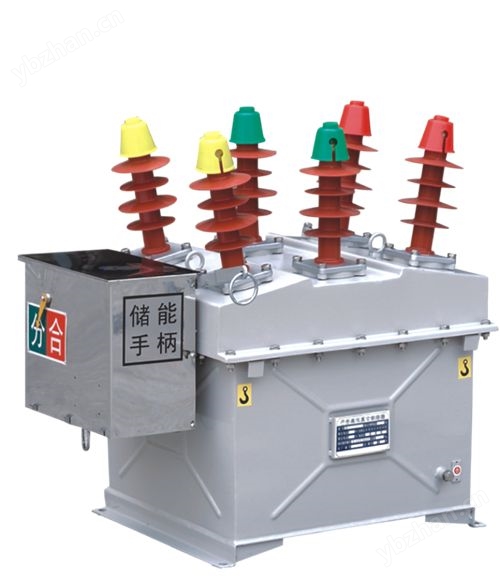

ZW8-12型戶外高壓柱上真空斷路器是額定電壓為12KV的新型戶外高壓開關設備，主要用于城網和農網的配電系統中，作為分、合負荷電流、過載電流及短路電流之用。是取代油浸式斷路器實現無油化的理想產品。外絕緣采用硅橡膠材料，絕緣可靠，防污穢能力強。

ZW8-12真空斷路器配用彈簧儲能操作機構，可手動操作、電動操作和遙控分合閘操作。可在斷路器側邊加裝隔離開關，形成戶外高壓真空斷路器一戶外高壓隔離開關組合電器，增加了可見隔離斷口，并具有可靠的聯鎖操作。根據用戶要求，可與相應的控制器配合組成交流高壓真空自動重合器、自動分段器，自備操作電源，是實現配電網自動化的理想設備。采用高壓電壓互感器結構外置，內置均可。ZW8A-12是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。

太原市戶外斷路器現貨/
主要用途

ZW8-12型戶外柱上高壓真空斷路器（以下簡稱斷路器）是額定電壓12KV、三相交流50HZ的戶外配電設備。主要用于配電網斷開、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，更適用于農村電網及頻繁操作的場所，特別適用于城網、農網改造的需要。

本安裝適用說明書規定了斷路器的主要技術參數、產品結構、以及操作、安裝、使用維護的原理和方法等內容。

太原市戶外斷路器現貨/
執行標準

GB1984        《交流高壓熔斷器》

GB/T11022     《高壓開關設備和控制設備標準的共用技術要求》

GB311.1       《高壓輸變電設備的絕緣配合》

GB3309        《高壓開關設備在常溫下機械試驗》

DL403         《10-35KV高壓真空斷路器訂貨技術條件》

JB/DQ2080     《高壓開關設備防雨試驗方法》

GB2706        《交流高壓電器動熱穩定試驗方法》

GB763         《交流高壓電器在*工作時的發熱》

DL/T721       《配網自動化終端設備通用技術條件》

太原市戶外斷路器現貨/
1. 斷路器結構
斷路器由內裝有真空滅弧室的三相極柱、裝有操動機構的箱體兩部分組成。整體結構緊湊，體積小，重量輕。重量僅為160公斤，安裝方便(外形結構及安裝尺寸見圖1)。

2. 滅弧原理
斷路器配用的真空滅弧室具有*的真空度，當動、靜觸頭在操作機構作用下帶電分閘時，在觸頭間將會產生電弧，同時，在觸頭間隙中產生適當?shù)目v磁場，使真空電弧保持?jǐn)U散型，并使電弧均勻地分布在觸頭表面燃燒，并維持低的電弧電壓。在電流自然過零時，殘留的離子、電子和金屬蒸氣在微秒數量級的時間內就可復合或聚集在觸頭表面和屏蔽罩上，滅弧室斷口的介質絕緣強度很快恢復，從而熄滅電弧，達到分?jǐn)嗟哪康摹?/p>

3. 工作原理
斷路器是由彈簧操動機構操縱的，由電機或手動使合閘彈簧儲能，合閘時，合閘彈簧釋放能量，促使主軸移動，完成合閘，同時分閘摯子扣住半軸，使斷路器保持在合閘狀態。分閘時，使半軸轉動，分閘摯子脫扣，分閘彈簧帶動斷路器的三相主軸移動，使真空滅弧室動靜觸頭打開，從而使斷路器分閘。

太原市戶外斷路器現貨/
結構特點
（1）. 采用三相分離的柱式結構，將三相一次回路安裝在各相的絕緣套筒內，單相發生故障時，不會引起三相短路。
（2）. 采用新式小型化真空滅弧室，陶瓷外殼，銅鉻觸頭，縱磁場滅弧方式，開斷性能穩定可靠，觸頭磨損小，無燃燒和爆炸危險。
（3）. 真空滅弧室安裝在絕緣套筒內，用硅橡膠將真空滅弧室整體密封，杜絕了由于凝露引起的短路故障，20年免維護。
（4）. 絕緣套筒采用進口戶外環氧樹脂材料或硅橡膠材料。有優異的疏水性和抗污穢能力，可用于耐侯要求高，運行條件惡劣的戶外環境。

（5）. 采用新型的彈簧操動機構，結構新穎、簡潔、體積小、動作可靠、機械壽命可達一萬次。

（6）. 采用全密封結構，操作機構安裝在箱體內，密封性能好，提高了防潮、防銹性能。箱體內無變壓器油、無六氟化硫氣體，滿足無油化改造和環境保護的要求。
（7）. 箱體表面采用不銹鋼材料或普通鋼板噴涂耐紫外線戶外樹脂，具有優良的抗腐蝕性能。
（8）. 斷路器可配置手動操作機構或電動操作機構。手動操作機構只具有手動分、合閘和過流保護功能。電動機構需要獨立電源供電，除具有手動儲能、手動分、合閘和過流保護功能外，同時還具有手動儲能、手動分合閘功能。
（9）. 在斷路器a相、b相、c相分別安裝一只內置的保護用電流互感器和具有防涌流功能的復合控制器。當線路上出現涌流時，延時一段時間，躲避涌流，防止斷路誤動；當線路上發生故障時，斷路器可以速斷?；ジ衅髯儽劝从脩粢笈渲?。
（10）. 在斷路器側面可以加裝隔離開關，形成戶外高壓真空斷路器-隔離開關組合電器，增加了可見的隔離斷口，并具有可靠的防誤操作機械聯鎖功能。
隔離開關采用手動操作方式，具有以下防誤操作功能；斷路器處于合閘位置時，隔離開關不能分閘；斷路器處于分閘位置時，隔離開關不能合閘；
（11）. 斷路器可加裝桿下遙控裝置，在桿下用遙控器操作開關分閘、合閘。
（12）. 斷路器可加裝重合閘控制器、分段器控制器構成自動重合器、自動分段器，是實現配網自動化的理想設備。

太原市戶外斷路器現貨/
環境條件

1、海拔高度            2000米

2、周圍空氣溫度        -40℃～+45℃

3、風速                ≤35m/s

4、污穢等級            Ⅳ級

5、安裝場所            無易燃、爆炸危險、化學腐蝕的場所

6、地震強度            ≤8級
