GW9-10隔離開關是一種額定電壓10kV的單相交流50Hz戶外高壓開關設備 。該設備主要用于10kV電力系統中有電壓無負荷時的電源隔離或線路換接，分閘狀態具備可見斷開標志和可靠絕緣距離 。產品分為普通型和防污型（GW9-10W），電流規格覆蓋200A至1250A，性能符合GB1985—89國家標準，每相由底架、支柱絕緣體、閘刀及觸頭組成。閘刀設有接觸壓力調節螺絲、壓緊彈簧及自鎖裝置，具備接觸面積大、接觸電阻低和機械強度高的改進結構。適用環境包含海拔≤1000米、-40℃至+40℃溫度范圍，普通型適用于常規環境，防污型適用于重污穢地區 。操作時需遵循先合隔離開關后合斷路器、先斷斷路器后斷隔離開關的順序，無法直接切斷負荷電流 。

　　1)分閘后，建立可靠的絕緣間隙，將需要檢修的設備或線路與電源用一個明顯斷開點隔開，以保證檢修人員和設備的安全。

　　2)根據運行需要，換接線路。

　　3)可用來分、合線路中的小電流，如套管、母線、連接頭、短電纜的充電電流，開關均壓電容的電容電流，雙母線換接時的環流以及電壓互感器的勵磁電流等。

　　4)根據不同結構類型的具體情況，可用來分、合一定容量變壓器的空載勵磁電流。

　　高壓隔離開關按其安裝方式的不同，可分為戶外高壓隔離開關與戶內高壓隔離開關。戶外高壓隔離開關指能承受風、雨、雪、污穢、凝露、冰及濃霜等作用，適于安裝在露臺使用的高壓隔離開關。按其絕緣支柱結構的不同可分為單柱式隔離開關（single-column disconnector)、雙柱式隔離開關（double-column disconnector)、三柱式隔離開關（three-column disconnector)。其中單柱式刀閘在架空母線下面直接將垂直空間用作斷口的電氣絕緣，因此，具有的明顯優點，就是節約占地面積，減少引接導線，同時分合閘狀態特別清晰。在超高壓輸電情況下，變電所采用單柱式刀閘后，節約占地面積的效果更為顯著。

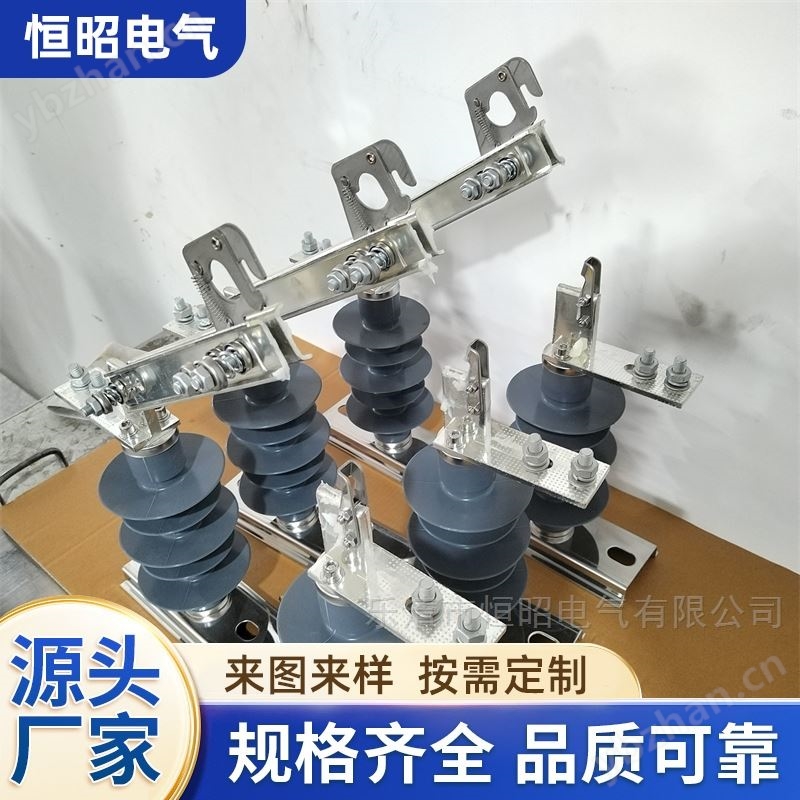

　　GW9-10隔離開關為單斷口垂直打開式結構單極隔離開關，支柱絕緣子安裝在各自底架上，主要由底座、支柱絕緣子、主導電回路部分、自鎖裝置等組成。采用閘刀式結構分合閘達到切斷和閉合線路，每相閘刀由兩片導電刀片組成，刀片兩側外裝有壓縮彈簧，調節彈簧的高度可以得到開關閘刀所需要的接觸壓力。 開關分合閘時用絕緣鉤棒操作機構部分，閘刀有自鎖裝置。 隔離開關分合時用絕緣鉤棒操作，絕緣鉤棒扣住隔離開關鎖鉤，拉動鎖鉤向分閘方向，解開自鎖裝置后帶動與之相連的導電板旋轉實現分閘動作；合閘時由絕緣鉤棒頂住隔離開關鎖鉤帶動轉軸旋轉，使之相連的導電板轉動至合閘位置，此時自鎖裝置將隔離開關鎖定在合閘位置。
