一、概述

逸海卓誠牌光電直讀式遠傳水表（以下簡稱直讀遠傳水表）是針對日常用水的實際需要，自行研制的一款便于遠程抄表及控制的直讀遠傳水表。它采用M-BUS∕RS485總線方式通訊，實現水表使用水量的遠程直讀，有效地避免了管理部門上門抄表。本產品還具備閥門控制功能（可選），方便管理部門對直讀遠傳水表的用水情況進行控制，使得遠程抄表及控制變得更便捷、可靠，在節約人力、物力和財力的同時，有效地提高了生產力。

本直讀遠傳水表，符合GB/T778-2007《封閉滿管道中水流量的測量 飲用冷水水表和熱水水表》和CJ/T224-2012《電子遠傳水表》的技術要求。通信規約遵循CJ/T188-2004《戶用計量儀表數據傳輸技術條件》或DL/T645-1997《多功能電能表通信協議》的要求，也可根據客戶需求定制通信協議。

二、性能特點

1.由于直接讀取字輪數據，因此跟傳統脈沖遠傳水表相比，不需設置表底數、表常數等參數，沒有累計讀數誤差，機械讀數和電子讀數保持一致，不存在因累計誤差或水表倒轉而引起兩者讀數不一致的情況；

2.采用低功耗設計，只有讀數時才需供電。

3.采用的數據編碼及校驗方式，通訊可靠性高。

4.與上位機系統相結合，建立遠程自動抄表管理系統，真正實現抄表及管理自動化。

5.電子讀數裝置不影響原來一次儀表的計量精度。

6.每個表有的地址編碼，總線制連接，布線簡單。

7．帶閥控的直讀遠傳水表還可以通過管理軟件遠程控制水表閥門的開、關。

三、電氣參數

工作電源：a)DC12V(RS485接口)、b)DC36V(MBUS接口)；

工作環境： 溫度：0.1～+45℃（冷水）、0.1～+90℃（熱水） 濕度：0～95%RH；

與上位機通信接口方式：RS-485總線接口 或MBUS總線接口；

通訊傳輸速率：1200/2400/4800/9600bps可選；

針對總線開路、短路、空閑等故障保護。

表到數據采集器距離：≤500m；

針對總線開路、短路、空閑等故障保護。

通訊規約有DL/T645-1997協議、CJ/T188-2004協議可選，也可根據需要定制協議。

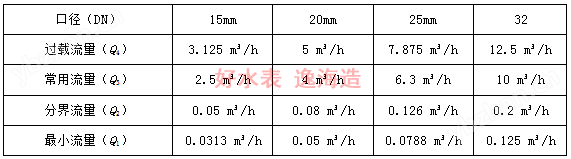

四、主要技術參數

五、允許誤差

（一） 從包括最小流量在內到不包括分界流量的低區中的允許誤差為±5%。

（二） 從包括分界流量在內到包括流量的高區中的允許誤差冷水水表為±2%，熱水水表為±3%。

六、安裝

（一） 直讀遠傳水表安裝之前，首先需要讀取并記錄表計地址，確保表內電子編碼與表盤序列號一致。

（二） 直讀遠傳水表的安裝必須符合GB/T778.2的安裝要求。

（三） 直讀遠傳水表的口徑應根據安裝管道的口徑和經常使用的流量小于或接近直讀遠傳水表的常用流量而定，安裝位置應避免曝曬、水淹、冰凍和污染，應方便拆裝和讀數。

（四） 直讀遠傳水表必須水平安裝，水流方向與箭頭指示方向一致并保證表頭讀數度盤顯示面向上。

（五） 新裝直讀遠傳水表前，應先清除管道內的砂石、麻絲等雜物，以免造成水表故障。

（六） 水表若裝在鍋爐進水端時，要防止鍋爐熱水及蒸汽回流而損壞水表內部機件，在水表出水口處加裝止回閥。

（七） 將表接頭套入接頭螺母后安裝到管道上，然后扭轉接頭螺母將直讀遠傳水表安裝到管道上，保持直讀遠傳水表讀數度盤水平向上，水表與管道連接時不應受過大的折彎力，以免損壞直讀式遠傳水表接口斷裂。禁止出現如下圖所示的安裝方式：

七、外形尺寸

（一）水平安裝直讀遠傳水表外形尺寸：

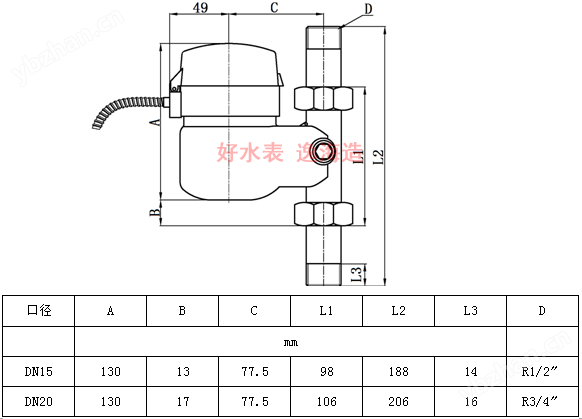

（二）立式安裝直讀遠傳水表外形尺寸：

（三）水平安裝閥控直讀遠傳水表外形尺寸：

注意事項：

1、同一個系統中，直讀遠傳水表的表計地址不能重復設置。

2、Mbus接口的直讀遠傳水表的兩根線纜不區分正負極性。

3、RS485接口的直讀遠傳水表的四根線纜嚴格區分極性，連線時應根據不同色碼分別對接。

4、接線圖如下：

八、注意事項

（一）定期檢查直讀遠傳水表運行情況，冬季注意防凍。

（二）安裝位置要避免曝曬、冰凍、污染、潮濕和水淹，以便拆裝和抄表，在有冰凍期間，除將水表和水管包扎外，不用時把水表進水端閥門關閉，出水端放水閥和水龍頭打開，可防止水表因冰凍膨脹損壞。建議安裝在專用水表箱內。

（三）若直讀遠傳水表出現M-BUS遠傳抄表數據與字輪不相符的情況或者直讀遠傳水表、遠傳系統發生故障時，以表頭度盤字輪讀數為準。

九、售后服務承諾

我公司設立專門的客戶服務部門，有專門的技術人員為您提供售后服務和技術支持。

咨詢服務:可隨時電話、電子郵件或書面解答產品使用方面的疑問，必要時可派員到現場服務。

維修服務:使用本公司產品壹年以內，凡安裝合理、使用流量正常，確因制造質量引起的內部損壞或故障（冰壞除外），在保持鉛封完整的情況下，本公司可負責修理、調換。

十、附——光電直讀遠傳水表抄表系統布線示意圖：

注：

1、提前把每塊水表的地址碼記錄下來，并與安裝的房間對應，用于錄入抄表系統；

2、每棟樓設一臺采集器，需提供220V電源；

3、每臺采集器均有2個通道，每個通道只接不超過128塊水表為宜；

4、集中器與采集器之間通過（485/MBUS）手拉手總線式連接；

5、布線詳細請參閱《總線介紹及布線策略說明》；

6、集中器到管理中心電腦可有線或無線GPRS傳輸（看實際距離）。
