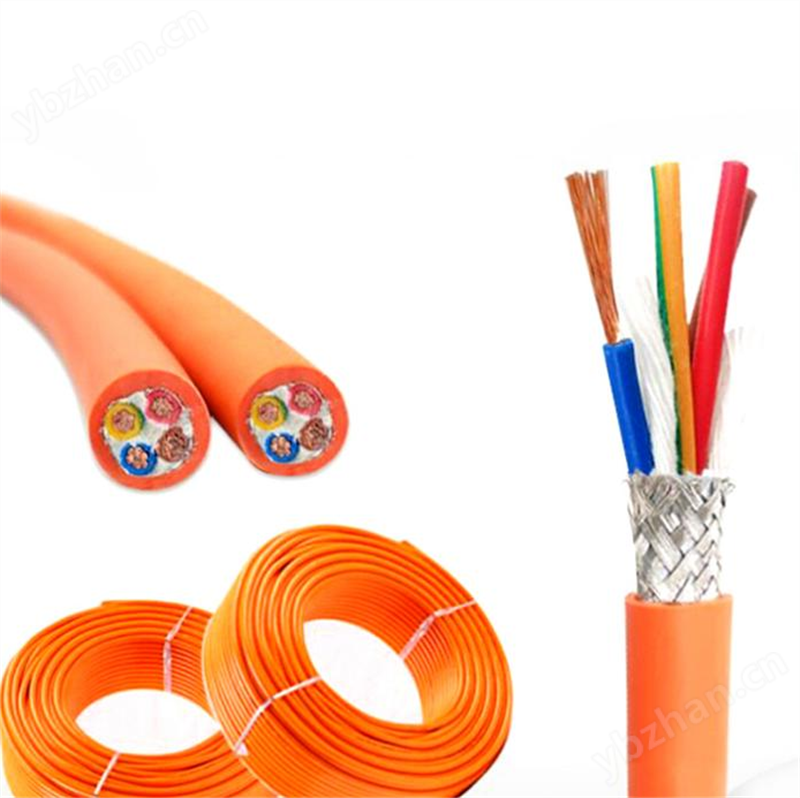

產品結構

導體采用多股超細無氧銅絲短節距絞合，屬于 6 類軟導體結構，保障電纜反復彎折不易斷芯。絕緣層選用改性高柔性 PVC 材料，絕緣性能穩定，耐反復形變。線芯采用退扭成纜工藝，搭配專用填充材料，緩解動態彎曲產生的內部應力，芯線采用數字編碼標識，3 芯及以上配置黃綠雙色接地芯線，方便接線識別。成纜后設置無紡布繞包隔離層，避免屏蔽層毛刺刺破絕緣。屏蔽層為鍍錫銅絲編織總屏蔽，編織覆蓋率不低于 80%，配置引流地線，提升抗干擾效果。外護套采用改性耐磨耐油 PVC 混合料，表面低粘性，不易粘連，常規護套顏色為黑色，灰色、橙色可按需定制。

技術參數

額定電壓，截面積小于 0.5mm2 為 300/300V，截面積大于等于 0.5mm2 為 300/500V；工頻耐壓 2000V，耐壓測試時間 1 分鐘。20℃條件下絕緣電阻不小于 20MΩ/km。動態移動敷設工作溫度?15℃~+70℃，固定敷設?40℃~+80℃。動態敷設最小彎曲半徑不小于電纜外徑 7.5 倍，固定敷設最小彎曲半徑不小于電纜外徑 4 倍。允許移動速度 1.5m/s，適配加速度 25m/s2，往復彎曲壽命可達 500 萬次以上。常規芯數范圍 2?30 芯，常用導體截面 0.14?1.5mm2，可根據項目需求定制特殊芯數規格。

執行標準與認證

產品參考執行 IEC 60228 導體標準、DIN 47100 線纜顏色規范，阻燃性能滿足 IEC 60332?1 單根垂直阻燃要求。產品通過 CE、RoHS 環保認證，材料不含有害重金屬，滿足工業設備出口配套要求，生產工藝嚴格遵循拖鏈電纜動態工況設計規范，保障長期連續運動工況下運行穩定。

產品性能特點

具備優異高柔性耐彎折性能，退扭成纜結構釋放彎曲應力，長期往復運動不易斷芯開裂。鍍錫銅編織屏蔽結構，有效抑制外界電磁干擾，防止信號失真、誤觸發，適配變頻器、伺服周邊強干擾工況。外護套具備良好耐磨、耐切削液、耐油、抗老化性能，能夠抵御車間常見油污、輕微化學品侵蝕。低溫環境保持柔韌性，低溫條件敷設使用不易發硬脆裂。芯線數字編碼標識，現場檢修接線便捷。整體結構緊湊，外徑控制合理，便于拖鏈狹小空間內布線安裝，適配中低速連續往復運動設備使用。
