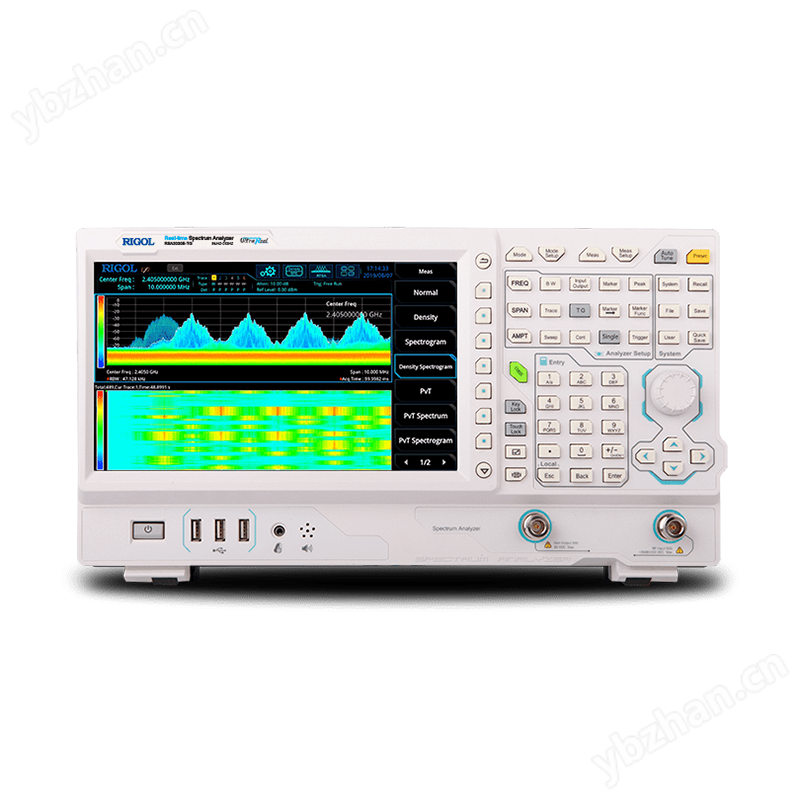

普源 RIGOL RSA3030E 實時頻譜分析儀是五合一頻譜分析儀，含掃頻式頻譜、實時頻譜、標量網絡分析儀（-TG型號），EMI接收機及數字解調為一體。其頻率范圍9kHz至1.5/3GHz，并提供帶有跟蹤源“-TG”型號，可廣泛的應用于企業研發、工廠生產、教育教學等諸多領域。

一、產品定位

1. RSA3030E：基礎款，無內置跟蹤源

2. RSA3030E-TG：帶 3GHz 內置跟蹤源，可做標量網絡分析

   整機五合一：傳統掃頻頻譜（GPSA）+ 實時頻譜（RTSA）+ 標量網絡分析儀（TG 版）+EMI 預兼容接收機 + 數字矢量解調，覆蓋 9kHz~3GHz，適配 2.4G 藍牙 / WiFi、物聯網、對講機、家電 EMC 預測試、高校教學，主打高性價比臺式射頻測試設備。

二、核心硬件參數

1. 射頻基礎指標

• 頻率范圍：9 kHz ~ 3 GHz（覆蓋 2.4G ISM 頻段、FM 廣播、藍牙、BLE、RFID、遙控鑰匙）

• 實時分析帶寬：標配 10MHz，無縫捕獲瞬時跳頻、脈沖干擾

• 分辨率帶寬 RBW：1 Hz ~ 3 MHz，極小 RBW 分辨鄰近微弱信號

• 顯示平均噪聲電平 DANL：典型 -161 dBm（前置放大器開啟），微弱射頻檢測能力強

• 相位噪聲：-102 dBc/Hz @500MHz，頻偏 10kHz

• 輸入阻抗：標準 50Ω，可選 75Ω 適配件（有線電視）

• 最上限安全輸入：+33dBm（2W）連續射頻功率

• 跟蹤源（-TG 型號）：300kHz ~ 3GHz，用于天線、濾波器、線纜駐波 / 插損測試

2. 顯示與機身

• 屏幕：10.1 英寸彩色觸控大屏，801 點頻譜跡線，支持 6 條跡線同時顯示

• 尺寸：410 × 224 × 135 mm（臺式機架款）

• 重量：標準版 4.65kg；帶 TG 跟蹤源 4.95kg

• 供電：AC 100~240V 市電，功耗約 55W

• 操作：按鍵 + 觸摸屏，支持鼠標 / 鍵盤外接操作

3. 接口配置

三、五大標準工作模式

1. GPSA 掃頻頻譜模式

   傳統頻譜儀功能，連續掃描靜態射頻信號，測功率、信道占用、諧波失真。

2. RTSA 實時頻譜（核心優勢）

   Ultra-Real 實時技術，瀑布圖 + 頻譜密度聯動顯示，頻率掩碼觸發 FMT，捕捉轉瞬即逝干擾、跳頻藍牙、遙控脈沖，不會丟失瞬時信號。

3. SNA 標量網絡分析（僅 - TG 型號）

   搭配內置跟蹤源，一鍵測量濾波器插損、天線駐波 VSWR、射頻線纜損耗、功分器隔離度。

4. EMI 電磁預測試（選配 RSA3000-EMC 模塊）

   內置 CISPR 標準濾波器、準峰值檢波器，家電、無線產品輻射 / 傳導干擾摸底，提前整改，降低第三方實驗室測試成本。

5. VSA 矢量解調（選配 ASK/FSK 軟件）

   解析 2.4G 遙控、TPMS 胎壓、門禁 RKE、LoRa 等低速率數字調制信號，輸出星座圖、頻偏、EVM 誤差矢量幅度。

四、核心優勢

1. 一機多設備替代：普通頻譜儀 + 簡易網分 + EMI 接收機 + 解調分析儀，大幅降低采購成本；

2. 1Hz 超窄 RBW：適合微弱鄰道信號、本振雜散、晶振諧波精細化測試；

3. 實時無丟失捕獲：解決普通掃頻儀看不到間歇性干擾、短時脈沖的痛點；

4. 全接口程控：LAN/USB/HDMI，輕松接入自動化測試工裝、電腦遠程控制；

5. 穩定低噪聲底：-161dBm 本底噪聲，適合低功率物聯網模塊研發；

6. 教學友好：操作邏輯簡潔，配套完整教學實驗案例，高校射頻實驗室主流機型。

五、典型應用場景

1. 消費無線研發：藍牙、WiFi 2.4G、無線鍵鼠、遙控鑰匙、RFID 讀寫器調試；

2. EMC 預兼容整改：小家電、燈具、無線模塊傳導 / 輻射干擾篩查；

3. 射頻器件檢測：濾波器、天線、射頻連接線、功分器駐波與損耗測試（TG 款）；

4. 工業 / 車載電子：胎壓 TPMS、車載遙控、工業無線傳感信號分析；

5. 高校實驗室：通信原理、射頻電路、電磁兼容教學實訓；

6. 產線質檢：無線模塊出廠功率、雜散、頻點快速檢測。

六、可選增值選件

1. RSA3000-EMC：EMI 預測試準峰值檢波、標準限值曲線；

2. RSA3000-ASKFSK：數字 ASK/FSK 矢量解調分析；

3. OCXO-C08 高穩時鐘：基準頻率精度提升至 < 0.1ppm，長期測試漂移極小；

4. 75Ω 阻抗適配套件：適配有線電視、廣電射頻設備測試。
