CET 分布式光伏并網產品-光伏邊緣計算采集網關

CET中電技術打造完整CET 分布式光伏并網產品-光伏邊緣計算采集網關，覆蓋戶用 380V、工商業屋頂、10kV 箱變場景，搭載iMeter 電能質量監測、PMC-751X-G 防孤島保護、光伏 AGC/AVC調控硬件，配套工商業屋頂分布式光伏并網成套設備整套方案，實現光伏可觀可測可調可控，上百項廠區落地項目可支撐并網驗收。

一、分布式光伏并網行業核心痛點

分布式光伏大規模投運后，電網管控標準持續收緊，多數廠區光伏項目存在并網、運維雙重難題：光伏孤島反送電存在安全隱患，缺少光伏防孤島保護裝置無法通過供電所驗收；光伏間歇性出力易產生諧波、閃變，未安裝A 級電能監測設備會被電網限發；多臺逆變器分散無統一調度，缺少PMC-1606 光伏功率調節終端難以完成光伏群控群調；傳統設備數據孤立，缺少iSmartGate 采集網關實現數據統一上云，人工巡檢成本居高不下。CET 依托 30 余年電力終端研發實力，搭建云 - 網 - 邊 - 端一體化體系，一站式解決10kV 光伏箱變測控、電能治理、功率調控、遠程運維全流程需求，適配光儲一體化并網、廠房老舊光伏改造等各類項目。

二、四大標準化光伏并網成套方案

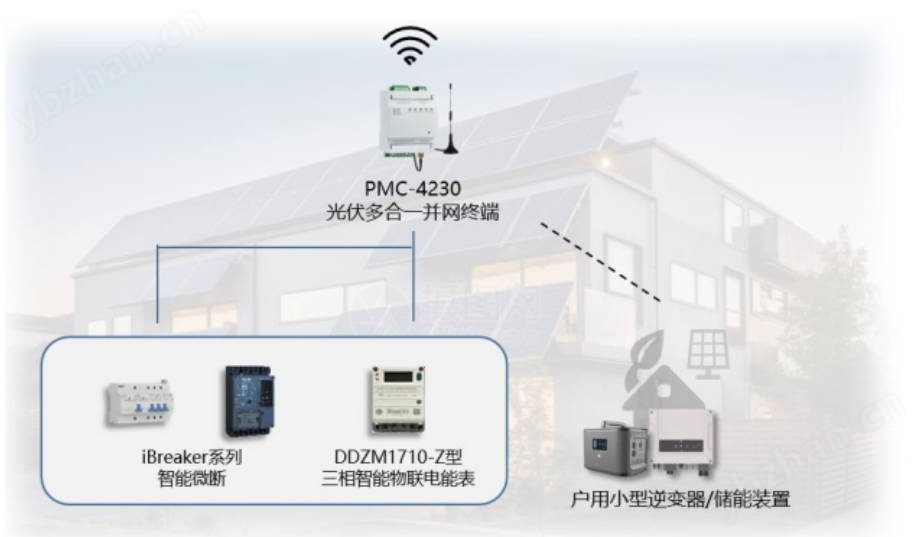

方案 1：戶用 380V 小型分布式光伏方案

適配居民、小型商鋪，采用輕量化配置：PMC-4230 多合一并網終端搭配 DDZM1730 三相表、iBreaker 光伏智能微斷，一套完成計量、簡易防逆流，是戶用小型光伏簡易并網解決方案，布線簡單，無需復雜柜內改造。

方案 2：工商業屋頂光伏成套方案

適配 1-50MW 陶瓷、化工廠房，整套核心硬件全覆蓋：并網點部署 iMeter 系列設備做光伏并網點諧波電壓閃變監測；開關柜搭配 PMC-751X-G、PMC-751X-J，實現防孤島與光伏故障解列雙重防護；邊緣側搭載PMC-1618 光伏邊緣計算服務器，聯動PMC-EasyView 光伏就地監控平臺，廠區大屏實時查看發電量、電能質量；搭配PMC-2208 工業光纖光伏交換機組建通信鏈路，搭配光伏氣象儀數據采集網關同步環境參數，完整匹配47MW 陶瓷廠屋頂光伏并網測控方案同類大型工商業項目需求。

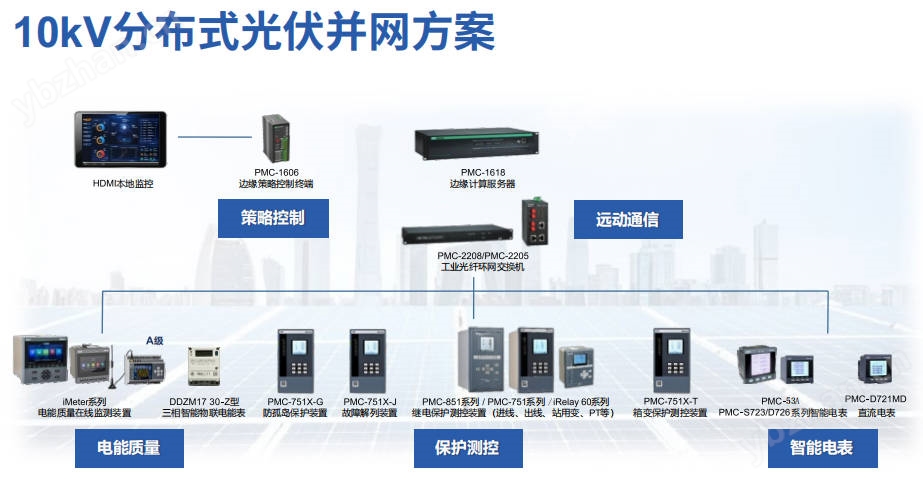

方案 3：10kV 箱變大中型光伏方案

適配地面電站、產業園升壓站，配備PMC-751X-T 箱變測控裝置、PMC-851 高壓綜保，支持光伏遠動終端 IEC61850標準規約，光纖自愈環網保障數據穩定傳輸，完整實現四遙功能，滿足電網調度 “直采直送” 硬性規范。

方案 4：光儲一體化協同并網方案

依托 PMC-1606 策略終端聯動儲能 PCS，實現光伏儲能協同控制，平抑光伏出力波動，抑制反向過載，適配配套儲能的產業園光伏項目。

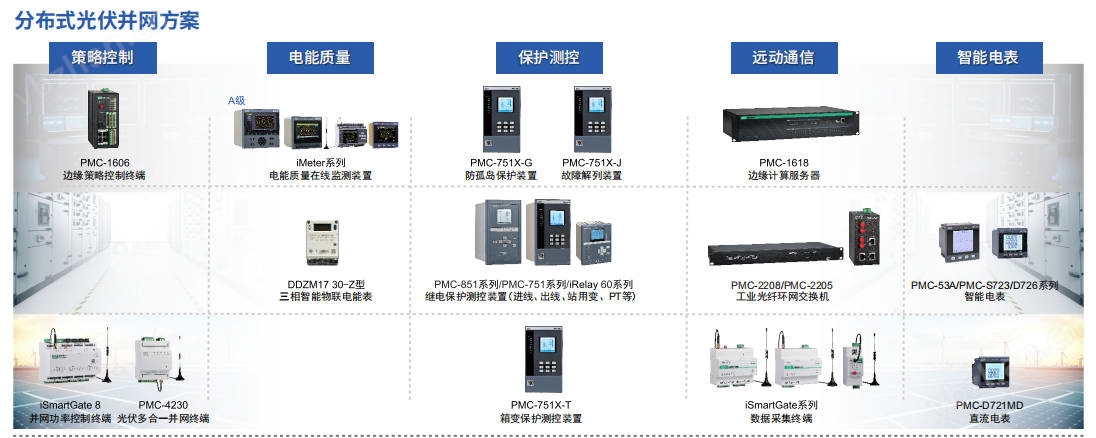

三、核心光伏硬件產品功能優勢

iMeter 系列 A 級電能質量監測裝置：國標 A 級監測，1024 點 / 周波高速采樣，配套光伏 CT 免停電采集羅氏線圈，老廠房改造無需斷電施工，完整記錄光伏 SOE 事件錄波。

PMC-751X-G 防孤島保護裝置：多重判據快速識別孤島工況，存儲上千條故障記錄，匹配 GB/T19962 并網規范，杜絕孤島反送電安全事故。

iSmartGate 8 光伏 4G 無線采集網關：支持多協議接入逆變器、電表，具備分布式光伏一點多發加密能力，可同時上傳集團平臺與電網調度，斷點續傳不丟失發電數據。

PMC-D721MD 光伏直流計量電表：精準采集匯流箱直流發電量，實現交直流全回路光伏雙向有功無功計量，發電量統計無盲區。

四、云 - 網 - 邊 - 端完整系統架構

端層：光伏智能電表、防孤島、箱變測控、氣象傳感；

邊層：邊緣計算服務器、功率策略終端、采集網關；

網層：光纖環網交換機、4G / 縱向加密專網；

云層：就地監控大屏、集團綜合能源云、電網調度主站。

五、落地大型光伏項目案例

廣東宏威 47MW 陶瓷光伏、湖南晟通 10MW光儲一體化項目、多地 5-20MW 屋頂工商業光伏均全套采用 CET 并網設備。客戶落地收益：整套設備一次通過并網驗收；AGC 智能調壓避免光伏限發；遠程采集設備減少九成人工巡檢；完整電能質量錄波，規避電網考核罰款。

Q1：工商業光伏并網必須配備哪些 CET 設備才能通過電網驗收？

A：并網點部署 iMeter A 級電能質量監測裝置，開關柜配套 PMC-751X-G 防孤島、PMC-751X-J 故障解列保護，搭配 iSmartGate 采集網關上傳數據至調度平臺，全套組合滿足電網驗收硬性要求。

Q2：戶用 380V 小型光伏需要配置防孤島裝置嗎？

A：需要，可選用 PMC-4230 多合一并網終端，集成輕量化防逆流、孤島檢測功能，搭配 DDZM 智能電表，體積小巧、安裝簡易，適配戶用屋頂光伏項目。

Q3：PMC-1606 策略終端能實現多臺逆變器群控嗎？

A：可以，內置 AGC/AVC 調節算法，實時采集臺區電壓、功率，自動調節多臺逆變器有功、無功出力，解決反向過載、電壓越限，避免光伏被電網限發。

Q4：iMeter 電能質量裝置支持免停電改造嗎？

A：支持 iMeter7A、iMeter D7 導軌款配套羅氏線圈 / 電流鉗，無需斷開一次回路，老廠房光伏改造不停產施工，縮短改造工期。

Q5：10kV 箱變光伏用什么通信設備保障數據穩定？

A：選用 PMC-2208 工業光纖環網交換機，組建自愈光纖環網，鏈路故障 20ms 內自動切換，搭配 PMC-1618 遠動服務器支持 IEC61850、104 調度規約，適配高壓大型光伏電站。
