10kV、35kV中高壓電纜是城市配電網、工業園區、工礦企業供電的重要載體，大多采用地下敷設方式，隱蔽性強、運行環境復雜。長期受潮濕、高溫、機械擠壓、絕緣老化等因素影響，電纜易出現絕緣破損、護套漏電、閃絡等故障。傳統運維模式依賴人工巡檢、故障跳閘后排查，存在預判滯后、定位偏差大、搶修耗時久等痛點，易造成大面積停電、設備損壞等損失。而電纜故障預警測距系統可實現故障提前預判、準確定位、智能分析，是當前配電網智能化運維的關鍵設備。本文將通俗易懂地拆解該系統的技術方案、工作原理與應用優勢。

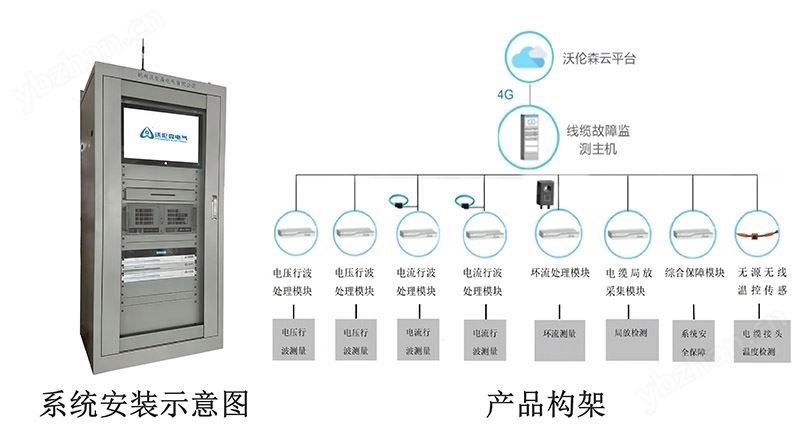

一、系統整體架構設計

前端采集層為感知單元，由行波傳感器、環流傳感器、高精度采樣終端組成，非接觸式安裝無需斷電施工，可實時采集電纜電壓、電流行波信號、護層環流、溫度等運行數據，捕捉絕緣異常、微弱故障信號。傳輸通信層依托光纖專網或4G/5G無線通信，搭配北斗/GPS雙模對時技術，實現全域數據毫秒級同步傳輸，時間同步誤差低于50ns，保障測距準確度。后臺分析層包含數據處理平臺、算法模型、可視化監控界面，可完成數據解析、故障預警、測距定位、報表統計等全流程工作。

系統摒棄傳統單一檢測模式，融合行波測距、頻域反射、絕緣狀態監測三項技術，兼顧故障提前預警和故障后定位，適配低阻、高阻、閃絡等各類常見電纜故障。

二、預警監測技術路線

在預警監測技術方面，依托頻域反射法（FDR）與分布式監測技術，實時分析電纜絕緣參數、護層環流、運行溫度的細微變化。傳統設備多側重檢測突發故障，而本系統可捕捉絕緣老化、護套破損等前期微弱異常，通過數據趨勢分析，提前發出預警，從“被動搶修”轉變?yōu)椤爸鲃?dòng)預防”。同時搭配分布式光纖測溫技術，實時監測電纜溫升異常，規避過熱擊穿故障。

三、核心功能覆蓋

結合10kV/35kV配網運維實際需求，系統聚焦實用化、智能化，主要功能覆蓋全場景運維需求。一是實時狀態監測，全天候采集電纜電氣與環境參數，動態刷新運行狀態，自動生成運行曲線。二是故障測距定位，故障發生后5秒內完成故障選線、定位，標明故障距離與故障類型，適配T型分支、混合線路等復雜拓?fù)?。三是提前預警研判，針對絕緣老化、護套漏電、異常溫升等隱患，分級推送預警信息，輔助運維人員提前消缺。四是數據溯源分析，自動存儲歷史運行數據、故障波形、處置記錄，為電纜全壽命周期管理、故障復盤提供數據支撐。五是遠程可視化監控，后臺界面直觀展示全網電纜運行狀態、故障點位，無需現場巡檢即可掌握線路工況。

四、方案優勢

相較于傳統電纜運維設備，本方案針對性解決中高壓配網運維痛點，優勢明顯。一是適配性強，專門針對10kV/35kV電纜優化算法，兼容架空、地埋、管廊、分支線路等多種敷設方式，可識別各類高低阻故障、間歇性閃絡故障。二是部署安全高效，前端傳感器采用非接觸式安裝，無需停電、無需破線，不影響電網正常運行，施工周期短。三是精度高、穩定性好，依托40MHz高頻采樣與雙模衛星對時技術，減少信號延遲與數據偏差，復雜工況下測距準確率超98%。四是智能化程度高，自動完成監測、分析、預警、測距全流程，降低人工巡檢壓力。五是擴展性強，可直接對接電網運維平臺、智慧配電系統，支持后期功能升級與多設備聯動。

五、落地應用價值

在10kV/35kV配電網運維中，該系統的落地可改變傳統運維模式。一方面，通過提前預警消除潛在故障隱患，降低電纜突發故障、停電事故發生率，保障電網供電穩定性，減少供電損失與設備維修成本。另一方面，測距定位功能可避免人工盲目排查，將傳統數小時的故障排查時間縮短至分鐘級，提升搶修效率。同時，長期積累的運行數據可輔助運維人員掌握電纜老化規律，制定科學的檢修、更換計劃，實現電纜全生命周期精細化管理，為配電網智能化升級提供支撐。
