T 型槽鑄鐵平臺科普，裝配焊接工裝采購選型要點

在裝備制造車間，帶有溝槽結構的 T 型槽鑄鐵平臺應用十分廣泛，很多采購客戶并不清楚 T 型槽平臺的設計原理、功能用途，選型過程中容易出現槽寬尺寸不匹配、承重不足等問題。下面河北威岳機械為大家科普 T 型槽鑄鐵平臺相關知識，為采購工作提供參考。

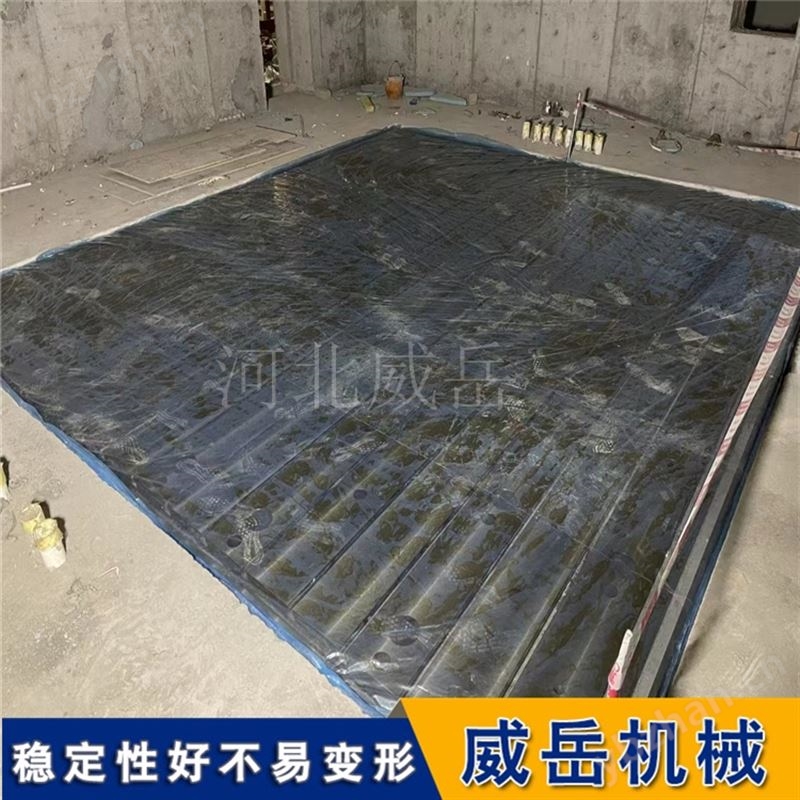

T 型槽鑄鐵平臺屬于鑄鐵平臺衍生品類，平臺工作面加工多條橫向或者縱向 T 型凹槽。溝槽的作用是安放螺栓，操作人員借助夾具、壓板、螺栓，就能夠快速將工件鎖緊固定在工作臺面，無需額外焊接工裝，工件拆裝調試靈活便捷，大幅提升裝配、焊接、設備調試的工作效率。

采購 T 型槽鑄鐵平臺，首先需要核對的參數就是 T 型槽寬度。槽寬需要和配套螺栓規格一一對應，常規規格：14mm 槽適配 M12 螺栓、18mm 槽適配 M16 螺栓、22mm 槽適配 M20 螺栓、28mm 槽適配 M24 螺栓。如果槽寬選錯，螺栓無法安裝，平臺就不能夠正常投入使用。采購前務必確認現場夾具螺栓型號，也可以將螺栓圖紙發給廠家，由生產方配套設計溝槽參數。

其次要明確平臺的承載重量。工件重量決定臺面厚度、底部筋板結構設計。重載工況下如果臺面太薄，長期承壓會造成板面彎曲變形，T 型槽位置出現開裂。采購時不能只看平臺長寬尺寸，提供工件重量數據，廠家據此設計箱體加強結構，保障承重安全。

精度方面，T?槽平臺大多用于裝配、焊接調試工況，精度一般選用 1?3 級。焊接作業溫度較高，不建議選用很高精度等級，避免高溫影響平面精度，造成不必要的成本浪費。

定制化是 T 型槽平臺一大優勢，溝槽布局、槽間距、平臺長寬高度都可以根據車間工位、工件尺寸調整設計。河北威岳機械擁有多年非標鑄鐵平臺定制經驗，T 型槽鑄鐵平臺毛坯經雙重時效處理，溝槽加工光滑無毛刺，工作面精加工達標，產品廣泛應用于工程機械裝配、電機試驗、焊接工裝等行業。直供省去中間商差價，還可為客戶提供安裝調試技術指導，是工業工裝采購靠譜選擇。
