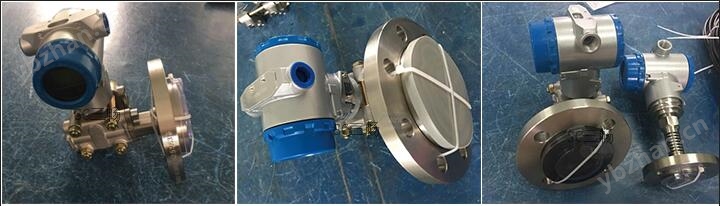

SCJA210A用于測量液體、氣體或蒸汽壓力，并將其轉變成4～20mADC的電流信號輸出。SCJA210A單法蘭差壓變送器也可與HART275手操器互通訊，通過它們進行設定、監控等。EJA210A單法蘭差壓變送器采用的微處理技術及數字通訊技術。除具有常規智能式的全部功能外，還具有一系列增強的功能，如零點自動調整，遠程就地控制參數查看與調整控制參數密碼鎖定等。同時通過現場總線HART協議，進行遠程參數設定、遠程控制、自診斷等功能。
單法蘭差壓變送器功能
輸出：2線制，4～20mA DC輸出，數字通訊，可編程設定線性或平方根輸出方式，HART協議加載在4～20mA DC信號上。
變送器電源電壓：工作狀態：10.5～42V DC
數字通訊：16.4～42V DC
本 安 型：16.4～30V DC
220A單法蘭差壓變送器的負載：(輸出信號代碼為DE時)：工作狀態：0～1335Ω 數字通訊：250～600Ω
HART通訊距離：用多芯雙絞線時可通訊距離非常大達2Km。壓力變送器通訊距離因電纜類型而異。公式如下：L=/(R×C)-(C1+10000)/C
L=長度
R=阻抗(Ω ，包括電源阻抗)
C=電纜電容(pF/m或pF/ft)
C1=非常大并聯電容(pF/m或pF/ft)
法蘭安裝式差壓變送器的阻尼時間常數：放大器部件膜盒的阻尼時間常數之。常數在0.2～64秒范圍內可調。
環境溫度：-40～85℃(-40～185?F) -30～80℃(-22～176?F)【帶LCD表頭】
接液溫度：-40～120℃(-40～248?F)
調量程的參考精度：(包括從零點開始的線性、滯后性重復性)：±0.1％
穩定性：±0.1％量程上限/12個月
| 型號 | 規格代碼 | 說 明 | 備注 |
| EJA210A | | 法蘭安裝式差壓變送器（平膜片型） | |
| 輸送信號 | E | 4～20mA，HART協議數字通訊 | |
| 測量量程 | M | 1～100Kpa | |
| 高壓側 |
| 膜盒 其它 | |
| 法蘭規格 | J1 | JIS10K | |
| 法蘭尺寸/材質 | A | 2-inch（50mm,DN50）/S25C | |
| 低壓側管道連接 | 0 | 帶M20×1.5過程接頭 | |
| 法蘭螺栓材質 | A | SCM435 | |
| 安裝 | 9 | 水平配管連接，左邊高壓 | |
| 電氣接口 | 5 | G½內螺，2處接線口帶盲塞 | |
| 顯示表頭 | D | 數字表頭 | |
| 附加選型代碼 | | /附加規格 | |
| 防爆方式 | d | 隔爆型BT4 | |
| i |
、、、
