一、產品概述：

ZW-DTB系列德爾塔巴流量計是通過差壓來測量流量的裝置，是在阿牛巴流速測量原理的基礎上發展起來的。可測量液體、氣體以及蒸汽等流體的流量。由于沒有活動部件，幾乎無壓力損失，安裝維修方便，運行成本極低，備受用戶青睞。

傳感器是由檢測桿、取壓口和導桿組成，它橫穿管道內部與管軸垂直，在測桿的迎流面上設有多個測壓孔測量總壓平均值，在其背、側流面有測量靜壓測壓孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算流經管道的流量。也可以用流量管壁靜壓代替?zhèn)鞲衅鞅沉髅娴撵o壓。

德爾塔巴是由傳感器、引壓附件和差壓變送器、壓力變送器、流量積算儀等配套組成的流量計。

配上我公司生產的差壓變送器、壓力變送器、溫度變送器以及流量積算儀即可組成各種類型的均速管流量計。也可采用任何廠家生產的差壓變送器、壓力變送器、溫度變送器以及流量積算儀組成各種類型的差壓流量計。

二、工作原理：

ZW-DTB系列德爾塔巴流量計是通過管道的平均流速及管道的有效截面積的乘積來確定流量。一般管道中的流速分布是不均勻的。如果是充分發展的流體，其速度分布為指數規律。為了準確計量，將整個圓截面分面多個單元面積相等的多個半圓及多個半環。傳感器的檢測桿是由一根中空的金屬管組成，迎流面鉆多對總壓孔，它們分別處于各單元面積的，分別反應了各單元面積內的流速大小。由于各總壓孔是相通的，傳至檢測桿中的各點總壓值平均后，由總壓引出管引至高壓接頭，送到傳感器的正壓室。

當?shù)聽査驼_安裝在有足夠長的直管段的工藝管道上時，流量截面上應沒有旋渦，整個截面的靜壓可認為是常數，在傳感器的背面或側面設有檢測孔，代表了整個截面的靜壓。經靜壓引出管由低壓接頭引至傳感器的負壓室。正、負壓室壓差的平方與流量截面的平均流速成正比，叢而獲得差壓與流量成正比的關系。在此關系的基處上，可由伯努利方程和連續性方程推導得到均速管流量計的流量計算公式

Qv=α﹒ε﹒（π／4）﹒D2﹒（2P／ρ1）0.5

Qm=α﹒ε﹒（π／4）﹒D2﹒（2P﹒ρ1）0.5

其中：Qv： 體積流量 Qm： 質量流量

α：傳感器結構系數

P：差壓值ε：流體膨脹系數

ρ：流體工況下的密度 ε：流體膨脹系數

對于不可壓縮性流體ε=1，對于可壓縮性體ε﹤1，若式中D、P、ρ1都使用SI單位，則QV的單位為M3∕S，Qm的單位為㎏∕S。傳感器的流量系數α和可膨漲性系數ε，由標準裝置上標定得知，并在出廠時在合格證書上注明。

三、應用場合：

ZW-DTB系列德爾塔巴流量計的輸出為差壓信號，與測量差壓的儀器儀表配套使用，可以準確地測量賀形管道、矩形管道中的多種液體、氣體和蒸汽（過熱蒸汽和飽和蒸汽）。被 測管道的尺寸范圍從20MM-3000MM。在動力工業（包括核工業）化學工業、石油化工和金屬冶煉工業等部門中行到了成功的使用，它適用于：

1、氣體輸送和液體輸送。

2、能源研究，蒸汽鍋爐熱率，水泵效率，氣體壓縮機效率和燃料消耗。

3、過程控制：輸入輸出、比率、平衡；冷卻水或空氣，蒸汽加熱。

4、化學工業中加料。

四、主要特點：

1、廣泛用于各種干燥或者潮濕氣體、液體、蒸汽等介質的測量；

2、探頭材料有特殊的1.4528和哈C4合金，專門針對各種強腐蝕介質；

3、低壓孔徑為8mm，防堵性能良好；

4、探頭截面對稱，可以雙向測量。

五、技術參數：

1、量程比：在差壓滿足的情況下量程比1：10；

2、通用管徑：8mm～15000mm；

3、直管段要求：通常情況下前7D、后3D保證測量精度0.5％～1.0％；

4、測量精度：±0.5％～±1.0％；

5、重復精度：±0.1％；

6、適用壓力：0～25Mpa，特殊應用可達40Mpa；

7、適用溫度：-100℃～500℃,特殊應用可達800℃；

8、適用介質：空氣、煤氣、煙氣、自來水、鍋爐給水、含腐溶液、蒸汽等各種氣液介質；

9、參照標準：ISO 3966-197、JB/T5325-1991及GB/T2624-2006

10、連接方式：插入式法蘭連接，插入式螺紋連接、管道式法蘭連接、管道式螺紋連接。

六、主要部件：

1、德爾塔巴按管道直徑定制，用法蘭安裝在管道上，由不銹鋼精加工而成，根據用戶提供的各種參數，在高精度風洞實驗室模擬吹風，獲得的特性曲線及數據庫，供計算使用。

2、流量積算儀是顯示測量結果的二次儀表。通過導線與各變送器及溫度計相連，其主板裝有高級CPU及計算程序軟件，可利用其顯示窗口和切換按鈕進行設置、校準和各參數的顯示。

3、差壓變送器 將德爾塔巴的差壓信號轉換成4-20mADC的模擬電流信號。

4、壓力變送器 在氣體流量的測量中提供壓力補償。

5、溫度變送器 在氣體流量的測量中提供溫度補償。

6、直流電源 為壓力變送器、差壓變送器和熱電阻溫度計供電。

七、配套方案選擇：

1、 是根據測量介質和用戶使用的管道內徑、工作溫度、工作壓力及流量變化設計生產。

2、ZW-3051/1151DP系列差壓變送器或其它型號的差壓變送器

3、ZW-308系列壓力變送器或其它型號的壓力變送器

4、溫度變送器或其它型號的溫度變送器

5、ZW-XMJA系列流量積算儀或其它型號的流量積算儀

6、以此組成的智能型均速管流量計，可帶溫壓補償，并能顯示瞬時流量、累計流量、管道內介質溫度、管道內介質壓力及差壓等值，備有通訊接口和4～20MA輸出。

八、裝置成套性：

1、均速管流量傳感器 1臺；

2、均速管流量傳感器使用說明書 1份；

3、合格證 1份；

4、配套的變送器儀表及說明書和合格證（可由用戶自行定購）。

九、使用要求：

1、被測流體應充滿管道且流動穩定。

2、被測的流體應當是單相的，其相態不變，對于成分復雜的流體須與單一成分的流體類似時方能使用。

3、被測流體在實際工況下的ReD應大于3×104。

4、應保證傳感器前后直管段長度的要求。

5、管道內徑大于100㎜為好。

6、在傳感器前2D的管道內表面上，應清潔光滑。

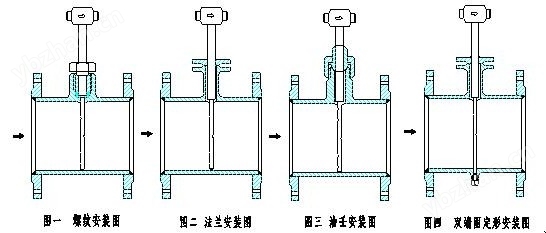

十、傳感器的幾種安裝方式：

十一、安裝要求：

1、 安裝檢測桿的測量段應是直的，其上下游直管段長度參照下表所規定的長度。

注：D為管道標稱直徑，所給出數據為距離第二個彎頭的長度。

2、檢測桿插入位置的角度允許偏差范圍見圖。

3、對于垂直管道，檢測桿可安裝在管道水平面沿管道圓周360°的任何位置上，高低壓引壓管接頭應處于同一水平面上。對于水平管道，在測量液體時檢測桿插入位置應位于管道橫截面水平面中心線45°以下的范圍內；測量氣體時檢測桿插入位置應位于管道橫截面水平面中心線45°以上的范圍內；測量蒸汽時檢測桿應水平插入，見圖：

4、管道上開孔尺寸Φ35。

5、補償用壓力變送器在前直管段上，溫度變送器（或鉑電阻）裝在后直管段上距離節流裝置2D處。

十二、在線安裝拆卸型德爾塔巴：

對于部分無法停產安裝的測點和含有雜質的介質可選用在線安裝拆卸型德爾塔巴。在線安裝拆卸型德爾塔巴可在不停產的情況下安裝或檢修探頭，特別適用于無法停產安裝的測點或介質很臟需定期檢修的測點。它備有單桿驅動型和應用在高壓的雙桿驅動型。

特點：可以在不停產的情況下進行安裝、拆卸、檢修、清洗。

適用條件：通常用于低壓空氣、水、煤氣、蒸汽等介質。

注意：在線安裝或拆卸時要滿足t≤120℃ P≤2.5MPa

十三、結構形式：

德爾塔巴流量傳感器是檢測桿、取壓口組成，它橫穿管道內部與管軸垂直，在檢測桿迎流面上設有多個總壓檢測孔，在檢測桿背流面上設有多個靜壓檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算流經管道流量。

理論基礎

德爾塔是基于皮托管測速原理上發展起來的，它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。

1、探頭截面形狀：威力巴為子頭形，德爾塔巴為類菱形，類菱形截在能使高、低區的分界更明顯。

2、探頭桿取壓孔的位置：威力巴的全壓孔在桿前端，靜壓孔在桿兩側壁；德爾塔巴流量計的全壓孔也在桿前端，但靜壓孔卻在桿的后端，測量背壓力（負壓）。

因此，在相同管徑和流速條件下，德爾塔巴探頭產生的差壓，較威力巴探頭的要大一些，約大20%—40%。這是德爾塔巴流量計的顯著優點。結構形式如圖所示：

十四、防堵塞設計：

1、德爾塔巴流量探頭的獨特設計******的擺脫了以往幾種均速探頭易堵塞、精度不高的特點，使得一次源的測量精度、重復性和可靠性達到一個嶄新高度。

2、剛開機時，流體在管道靜壓作用下， 進入彎管，很快形成了壓力平衡的狀態。當壓力 平衡狀態形成以后，流體在彎管進口處遇到高壓， 繞道而行，不再進入彎管中。

3、流量傳感器的高，低取壓孔實現本質防堵。

4、一般情況下，灰塵、沙子和顆粒在渦街力的作用下，集中在探頭的后部。這就是為什么秋天的樹葉總是在背風的房子后面的原因。探針式流量計探頭的獨特防堵設計，再加上重力作用的自然下落，阻止了顆粒的進入，這種設計從本質上防止了堵塞并且能產生一個非常穩定的低壓信號。

5、連續工作的從根本上杜絕了堵的可能，但是在以下情況下，仍要注意防堵：

a.當引壓管泄漏，探頭高壓平衡去遭到破壞，雜質中直徑較小的顆粒就有可能進入取壓孔。

b.當管道處于停產時，由于分子的布郎運動，顆粒小的雜質有可能進入取壓孔。

c.系統頻繁開停機，在高壓區形成的瞬間，顆粒小的雜質有可能進入取壓孔，日積月累，就有可能造成探頭的堵塞。

d.介質中含有大量藻類生物，或者含有纖維狀的物質，也有可能造成探頭的堵塞。

十五、產品維護：

德爾塔巴流量傳感器應在工藝管道大修時進行定期清洗，清洗的辦法很多，例如用氣源吹除檢測管內積存污穢；用煤油和軟絲刷洗凈，使各取壓孔保持通暢?？赡墚a(chǎn)生故障的原因及清除辦法：序號 故障現象 產生的原因 清除辦法。

1、無差壓信號輸出：高低壓閥未打開 ，打開高低壓閥。

2、高低壓平衡閥未旋緊：旋緊平衡閥。

3、差壓信號輸出過小:導壓系統有泄漏現象 ;認真查找，排除泄露。

4、二次表量程選配不當:調小差壓變送器上限值。

5、差壓信號輸出過大:二次表量程選配不當,調大差壓變送器上限值,背壓孔堵塞 ,清洗均速管，排除堵塞。

十六、投運工作：

投運前的準備工作：

1、傳感器安裝正確：

完成傳感器在管道上安裝后，投運前須***認真檢查，要求焊接牢固，方向正確，嚴格不泄漏，插入深度恰當?shù)取?/span>

2、儀表調校：

傳感器配套儀表有差壓變送器和智能流量積算儀 （ 還可能有壓力變送器和溫度變送器）等。都須***經檢驗和調校后，方可投入使用。儀表的測量范圍要符合傳感器和被測介質的要求。例如被測空氣流量 Qmax=5000m3/h, 經計算算出傳感器產生的差壓zui大值

△Pmax=0.6Kpa，則差壓變送器的測量范圍應調校為 0~0.6KPa, 對應輸出4~20mADC電流信號。對于通用型流量積算儀 , 應該按實時的流量范圍、差壓范圍、介質密度、溫度、壓力、流量運算要求等，事先編程組態輸入積算儀，務必使積算儀能正確運算和顯示流量。

3、儀表接線正確：

傳感器與差壓變送器、流量積算儀等組成測量系統，配套儀表的電源線，儀表之間的信號輸出與輸入線，控制與報警聯線等，在各個儀表的接線板（ 又稱端子板）上都有明確的標記，須***正確認別和選擇使用，投運前對儀表接線要反復檢查無誤。為了做好投運前的準備工作，除了認真閱讀《使用說明書》外, 還應該閱讀《差壓變送器使用說明書》、《智能流量積算儀使用說明書》等資料，遵從說明書的指導進行工作。

流量計的投運工作：

1、測量系統關閉：

投運準備工作已完成，被測介質充滿工藝管道流動，傳感器測量系統暫時處于關閉狀態，這時應使三閥組的平衡閥處于開啟狀態，高壓閥Pl和低壓閥P2處于關閉狀態。配套儀表處于供電狀態，預熱約15分鐘。

2、測量系統開啟：

儀表預熱后，開啟測量系統。在三閥組上打開Pl閥和P2閥，平衡閥仍處于開啟。這時，差壓變送器己充入被測介質 （ 氣體或液體 ），打開變送器上的排污閥，迅速排出臟液或氣體后關閉。然后關閉三閥組上的平衡閥，變送器即進入差壓測量狀態。輸出與差壓△ P 對應的信號電流I△P從信號電流值（m A）可算出差壓△P 值 （KP a ）。流量積算儀也進入工作狀態, 顯示出被測介質流量。

如果上述工作均順利，流量計工作正常，投運工作便完成，交付生產使用。

十七、注意事項：

1、德爾塔巴的機械尺寸是根據安裝管道的尺寸量身定制的，其測量范圍是根據工藝提供的流量數據計算和標定的。選型時，一定要給制造商提供正確的流量數據和管道尺寸，管道尺寸包括外徑和壁厚。流量計須***按標準進行安裝，才能保證整個測量系統的測量誤差在允許的范圍內。

2檢測桿傳感器前部管道須***確保有7D～9D 的直管道長度（此數據各生產廠商提供的資料不一，從3D 至30D 全有），才能使大管道內液、氣（汽）體的流速盡量對稱分布于軸線。只有這樣，測得幾點的流速才能推算流經整個截面的流量，否則大管道內液、氣（汽）體的流速分布將會很復雜，流量系數K 的波動將會很大，不能保證測量的準確度。但在實際的工藝設計中不可能保證有很長的直管道。筆者認為如確定選用某種形式的，可和供貨商商量在保證系統的重復性前提下，盡量縮短直管道，有關資料記載，只要測管直徑和工藝管徑之比小于1/10，前部管道的直管道長度可降到3D～4D。

3、檢測桿傳感器的總壓孔須***正對流向，偏差不大于7°。檢測桿應沿管道直徑方向插入到底，對于垂直管道檢測桿可安裝在管道水平面沿管道圓周360°的任何位置上。高低引壓管應處于同一平面上；對于水平管道，測量時向下側傾斜安裝。流量計能否準確測量和其使用壽命的長短與是否安裝正確有直接的關系，一旦流量計安裝完畢，則影響流量計精度的系統誤差就會始終相伴，很難從軟件上消除。正確的安裝方式可參照差壓式流量計安裝規范進行，這里不再贅述。

4、檢測桿通過接頭固定在管道上，擰緊接頭后，檢測桿不得松動與泄漏。管道振動和流體沖擊會使檢測桿固定頭松動脫落，造成檢測桿斷裂損壞，影響準確測量和造成經濟損失。

十八、選型編碼：

例：ZW-DTB-M1-S1-Y133/4-SL-H-CS-A

說明：1、螺紋連接型；10#傳感器；圓管（外徑133mm，壁厚4mm）；探頭材質316L不銹鋼；水平管道安裝；管道材質為碳鋼；儀表接頭為螺紋連接接頭，側面開口。

十九、設計選用及訂貨須知事項：

1、被測介質名稱；

2、***大、常用、流量范圍（m3/h）；

3、工作壓力（Mpa）、工作溫度（℃） 、上限壓力（Mpa）、上下限溫度（℃）；

4、介質密度、粘度；

5、管道材質、內徑、外徑；

6、現場管道敷設情況和局部阻力件形式。

7、您需要中偉測控的顯示儀表配套時，請參閱相應的說明書，選用合適的型號或由我公司技術人員根據您提供的資料替您設計選型。

8、如有特殊要示，請與我公司銷售部聯系。
