智能溫室采集控制系統

智能溫室采集控制系統是專門為農業溫室、農業環境控制、氣象觀測開發生產的環境自動控制系統?？蓽y量風向、風速、溫度、濕度、光照、氣壓、雨量、太陽輻射量、太陽紫外線、土壤溫濕度等農業環境要素，根據溫室植物生長要求，自動控制開窗、卷膜、風機濕簾、生物補光、灌溉施肥等環境控制設備，自動調控溫室內環境，達到適宜植物生長的范圍，為植物生長提供環境。溫室控制系統可以使溫室運行于經濟節能狀態，實現溫室的無人值守自動化運行，降低溫室能耗和運行成本。該系統已成為目前為止的溫室環境控制系統。

功能及特點：

Ø 根據目前正在施工和目前已經存在的溫室，實現單個溫室作物生長情況的相關數據在線檢測，如每個溫室的空氣溫濕度、土壤溫度、土壤水分、CO2濃度、光照強度等，實現遠程對這些參數的監測。

Ø 單個溫室具備協調生長的自動化設備的集中控制：

（1） 滴灌功能

（2） 卷簾/遮陽控制

（3） 天窗/側窗控制（可選）

（4）風機控制（可選）

Ø 采用現代化的通訊設備將溫室組成網絡系統,并且進行集中控制，從而節省運行成本，提高生產力。溫室大棚智能管理系統的任務目標：通過目前的光纖網絡以及GPRS、CDMA無線網絡建造一個現代化溫室大棚環境監控系統。

（1）棚內控制系統中的數據采集器，可自動監測和采集農作物環境的溫濕度、光照以及CO2濃度等參數。

（2）實現棚內自動化設備的遠程控制，如通風、卷簾升降、滴灌控制、燈光控制等。

（3）溫室大棚智能管理系統的組網設計。采用光纖和光電轉換技術將分布多點的溫室組成可靠的光纖通訊網絡，實現遠程設備的操作和相關數據的報警提示等。

（4）實現溫室大棚的集中控制。幫助種植者做全面細致的數據分析，將數據通過網絡和相關的通訊協議傳遞給上位數據存儲和顯示區域，實現遠程的數據采集。

技術參數：

溫室采集節點：

優點：

² 無線LORA聯網，無線數據傳輸，安裝方便，組網簡單；

² 根據現場環境靈活組網、靈活布局，省去布線牽線的繁瑣安裝過程；

² 無線LORA工作頻段470Hz，發射功率：20dBm（MAX），接收靈敏度：-136±1dBm (@250bps)，通訊距離2KM（空曠環境）；

² 工作溫度：-40-80℃，工作濕度：10%-90%，安裝方式：壁掛式（或根據現場環境確定）

功能特點：

1. 顯示直觀、方便，適用于溫室各種光照條件、高溫高濕環境；

2. 一體化高度集成設計：可同時測量溫度、濕度、照度、土壤溫度、土壤濕度、CO2等環境因子，易于布點，安裝簡易方便，維護升級方便；

3. 全程采用無線組網：免去溫室因覆蓋面積大、環境復雜、美觀要求所帶來的工程施工成本；

4. 采用LORA無線傳感技術組網：具備低功耗及抗干擾、穿透能力，適用于大面積、遠距離通訊；

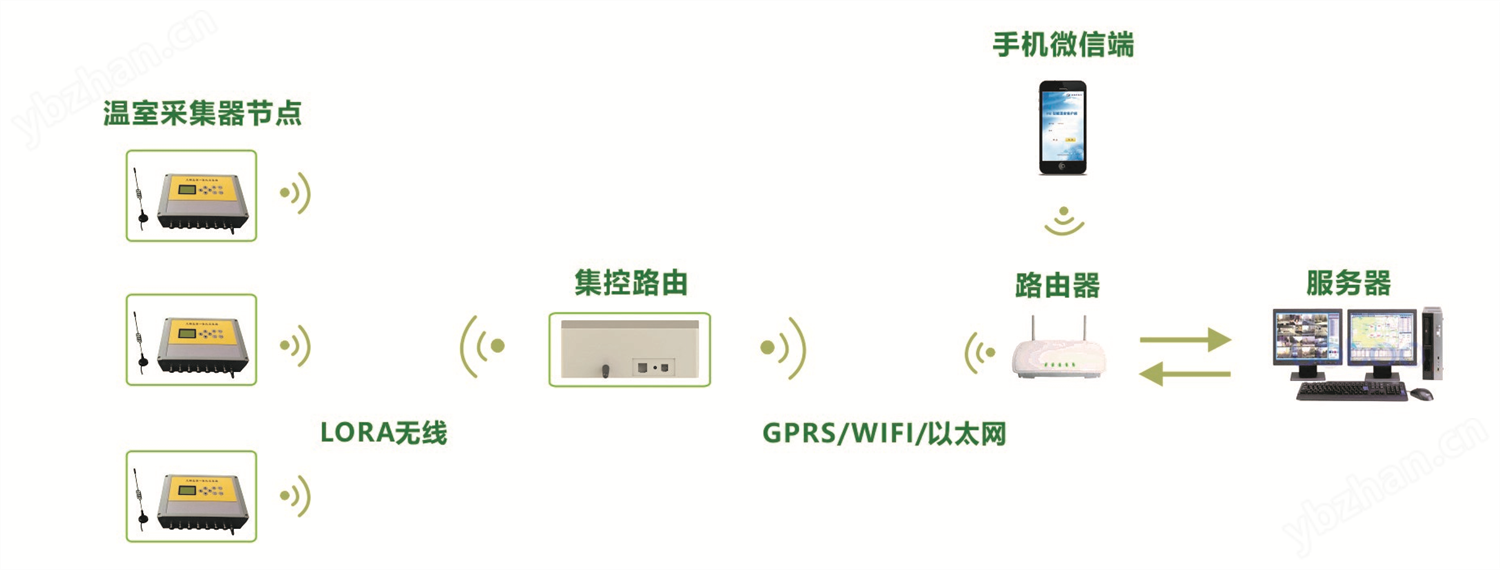

5. 與集控路由一起使用，可實現多對一的數據采集與傳輸，將智能溫室采集器的數據匯總，并上傳到遠端農業物聯網數據云中心，數據實時刷新，實時查看；

6. 具備精準、完備的數據采集功能：全天候?qū)崟r在線監測農業生產環境的氣候因子、土壤理化性質因子，隨時掌握環境氣候變化信息，為管理人員提供信息統計、決策支持等服務；

7. 擴展與增容方便：用戶如需增大規模，在舊系統基礎上，只需購買硬件產品，通電即可，登錄云平臺即可實現設備的同步更新；

類別	配置信息	量程	分辨率	準確度
傳感器	溫度傳感器	-50～100℃	0.1℃	±0.5℃
	濕度傳感器	0～99%RH	0.1%RH	±5%RH
	土壤溫度傳感器	-50～80℃	0.1℃	±0.5℃
	土壤濕度傳感器	0~99%	0.1%	±3%
	CO2傳感器	0~2000ppm	1ppm	±（40ppm+2%F·S）
	光照度傳感器	0～200000 Lux	1 Lux	±7%
智能溫室采集器	供電系統：DC12~36V LORA工作頻段:470Hz 發射功率：20dBm（MAX） 接收靈敏度：-136±1dBm (@250bps) 通訊距離2KM（空曠環境）； 存儲空間：4Mbit 工作溫度：-40—80℃ 工作溫度：10%-90% 安裝方式：壁掛式（根據現場環境確定）
