第1章 產品介紹

1.1 產品概述

S-C04L 無線遠程液位采集終端是一款鋰亞電池供電、具有無線通訊功能的高精度智能液位儀表，該系列產品是利用靜壓式原理設計而成，內置高精度液位傳感器，配備專用斷碼顯示屏，配備了聚氨酯電纜和投入式液位探頭，安裝方便可靠，防水性能好。
該產品主要應用于監測水箱、水池液位的實時數據，將設備的電量、信號強度、液位數據信息、告警信息等數據通過無線網絡實時發送給監控中心，監控中心對數據進行存儲、分析、查詢、告警信息處理；無線遠程液位采集終端還具有藍牙和遠程設置設備參數功能，無需現場人員進行抄表，更安全，更可靠，更方便，實現了信號無線傳輸、信息交互，無需現場布線，節省了人力及施工成本，幫助用戶實現對水箱、水池及時、高效的監管。

1.2 產品外觀及尺寸

產品尺寸：長*寬*高 = 124*95*110 (單位mm)，線長根據量程確定

1.3 特點

◎支持本地藍牙及遠程設置設備參數，本地藍牙升級；
◎?qū)Ｓ脭啻a顯示屏（7位斷碼動態顯示），實時查看設備工作狀態；
◎采集速度快、精度高；
◎超低功耗、數據存儲及補發、聯網時自動校準時間等功能；
◎液位上限、下限、動態變化閾值可設置，告警信息立即上報；
◎WDT看門狗設計，保證設備長期運行穩定；
◎支持NB-IoT/LoRa/4G等無線通訊,LoRa終端需配LoRa智能網關使用；
◎支持非接觸式面板交互，具有開關機、喚醒、手動零基準點校正功能。

1.4 技術參數

產品型號	S-C04L
通訊方式	LoRa	NB-IoT	NB-IoT+LoRa	4G
參數配置	本地藍牙|遠程			本地藍牙
固件升級	本地藍牙
云平臺	移動onenet	電信AEP/OC	移動onenet|電信AEP/OC	移動onenet
測量介質	液體（非腐蝕性介質）
工業時鐘	內置工業時鐘，自動校時
數據間隔	采集間隔≥180s/次（可設），發送間隔≥7200s/次（可設）（NB默認：采集間隔3分鐘，發送間隔120分鐘，默認時間以設備出廠為準；4G默認：采集間隔3分鐘，發送間隔12小時）
閾值設置	液位上限、下限、動態變化閾值可設置
測量范圍	0～5M（其他量程可定制）
精度等級	0.5級
溫度補償	-10～65℃
過載壓力	2倍的量程
溫度補償	-10～70℃
供電方式	鋰亞電池供電(容量：38Ah；超長續航可達3年）
工作電流	低功耗電流<45uA,發送平均電流60mA
工作環境	溫度：-20℃～70℃，濕度：＜93%RH
介質溫度	-30℃～65℃（不結冰）
芯體	擴散硅芯體
表殼材質	鑄鋁
接口材質	304不銹鋼
防護等級	探頭IP68，儀表IP65
重量	1.5Kg

第2章 產品應用

2.1 開關機、校準及喚醒

操作過程	操作結果		備注
1、插上電池上電	紅色指示燈常亮5秒后熄滅，代表開機成功； 顯示屏顯示“boot”字符5秒后消失，代表開機成功。		開機期間（紅色指示燈常亮及顯示屏顯示“boot”），使用磁棒開關按“POWER”鍵無效。
2、在設備處于關機的情況下，使用磁棒開關按“POWER”鍵
在設備處于開機及屏幕點亮的情況下，使用磁棒開關按“POWER”鍵		紅色指示燈閃爍5次后熄滅，代表關機成功； 顯示屏顯示“off”并從5開始倒計時，倒計時完成后屏幕熄滅，代表關機成功。	關機期間（紅色指示燈閃爍及顯示屏顯示“off”），使用磁棒開關按“POWER”鍵無效。
在屏幕點亮的情況下，使用磁棒開關按“CALIBRATE”鍵		屏幕顯示“CAL0 OK”代表零點校準成功，3秒后會刷新顯示液位、信號強度、電量等信息；	將設備壓力傳感器接頭置于空氣中操作
設備處于低功耗狀態時（屏幕熄滅），使用磁棒開關按“POWER”鍵		屏幕持續顯示時間為15秒，然后自動熄滅。

2.2 參數配置

注：選擇藍牙或遠程其一配置即可

2.2.1藍牙配置

nRFUARTv2_43.apk，安裝到安卓手機，使用步驟如下：
a、 設備開機，開機后設備會發送藍牙廣播數據 15 秒，設備藍牙名稱為以“tpsl”開頭的設備；
b、 打開 nRFUARTv2_43 APP 后，點擊 connect 按鈕，會彈出搜索到的藍牙設備列表；
c、 選擇藍牙名稱為 tpsl 開頭的設備，點擊進行連接；
d、 連接成功后，在命令行的地方輸入《藍牙配置使用手冊》的命令，點擊 send 進行發送，如果是參數配置類的 命令，設備端接收到命令后會回傳相應的命令，表示命令接收成功；其他執行功能類的命令， 發送后會有相應的功能反饋。
注意：（1）如果是對傳感器使用的單位進行配置，就必須要配置相應的量程；

1. 如果是參數配置類的命令發送成功后，必須發送 rest 命令設備才會保存生效，支 持批量設置后統一進行一次 rest 操作。
2. 詳見《藍牙配置使用手冊》

2.2.2遠程配置

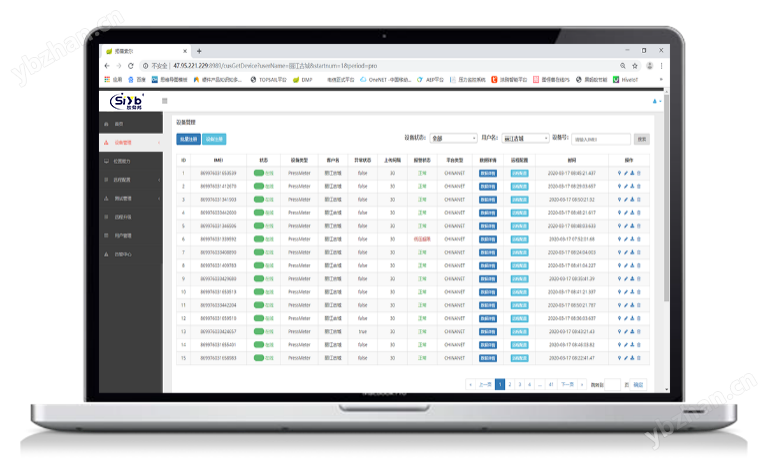

1. 登陸DMP后臺管理系統，在設備管理下所搜到設備IEMI號，然后點擊遠程配置

2. 在遠程配置下對設備參數按實際需求進行配置，如：采集間隔、發送間隔、服務器地址、服務器端口、上下限告警閾值、動態變化告警閾值等參數。

2.3組網工作示意圖

第3章 安裝說明

3.1安裝前檢查

a、被監測點的水池液位是否會超過儀表的測量范圍；如有超過，請更換合適量程的儀表。
b、所測介質是否會堵塞儀表的引壓孔；如果有可能防爆接頭需要特殊定制。

3.2安裝方法

　a、一般情況下，儀表應向上垂直于水平方向安裝，以便于觀察；（如下圖）

　b、使用固定裝置將液位表固定好，將液位計探頭放在水箱或水池底部；

3.3注意事項

　 a、在安裝儀表時，盡量避免較大程度的擰動傳感器接線，以免因安裝操作不當損壞儀表的傳感器。
　 b、用戶不得隨意打開儀表，更換元器件。
　 c、不得隨意更換電池或充電。

第4章 常見故障及解決方法

排除方法：
步：檢查網絡信號是否正常；
第二步：檢查SIM卡和天線是否安裝良好，SIM卡上網業務是否正常；
第三步：顯示屏查看電池電量是否正常，不正常請更換電池；
第四步：通過手機藍牙連接，打印其Log，找對應區域售后進行協助分析。

排除方法：
步：顯示屏激活點位置不對，確保磁棒開關挪到顯示屏的POWER按鍵位置；
第二步：測量電池電量是否正常，不正常請更換電池。
排除方法：
步：確認手機安裝nRFtoolbox并所有權限已開啟；同時開啟手機定位功能
第二步：設備開機后（0~15S）內可進行藍牙連接；超時后無法進行藍牙連接；
第三步：若手機出現藍牙多次連接不上，可能是手機適配問題，請更換其他型號手機再次嘗試。

如有其他問題請與我公司售后服務部門聯系。
