產品簡介
光照度傳感器廣泛適用于農業大棚、花卉培養等需要光照度監測的場合。傳感器內輸入電源，感應探頭，信號輸出三部分隔離。安全可靠，外觀美觀，安裝方便。
功能特點
光照度傳感器產品采用高靈敏度的感光探頭，信號穩定，精度高。具有測量范圍寬、線形度好、防水性能好、使用方便、便于安裝、傳輸距離遠等特點。
主要參數
基本參數
光照參數
圖1.不同波長光線對光照度影響
如圖1所示，波長在580nm左右最準確，比例系數為1.
圖2.光照角度影響示意圖
如圖2所示角度對光照準確度影響較大，用戶使用時應注意角度的變化，以正上方為照射基準。
圖3.不同溫度影響示意圖
如上圖所示溫度對光照模塊影響較小，溫度在20攝氏度左右準確度，隨溫度的逐漸升高（下降），呈線性變化。
探頭參數與選型
為了方便用戶選擇正確的量程，特給出一些常見環境的光照度：夏季在陽光直接照射下，光照強度可達6萬～10萬lux，沒有太陽的室外0.1萬～1萬lux，夏天明朗的室內100～550lux，夜間滿月下為0.2lux。
系統框架圖
本傳感器可以連接單獨使用，首先使用12V直流電源供電，設備可以直接連接帶有485接口的PLC，可以通過485接口芯片連接單片機。通過后文指定的modbus協議對單片機和PLC進行編程即可配合傳感器使用。同時使用USB轉485即可與電腦連接，使用我公司提供的傳感器配置工具進行配置和測試。
本產品也可以多個傳感器組合在一條485總線使用，在進行485總線組合時請遵守“485總線現場接線守則”（見附錄）。理論上一條總線可以接16個以上的485傳感器，如果需要接更多的485傳感器，可以使用485中繼器擴充更多的485設備，另一端接入帶有485接口的PLC、通過485接口芯片連接單片機，或者使用USB轉485即可與電腦連接，使用我公司提供的傳感器配置工具進行配置和測試。
硬件連接
設備安裝前檢查
安裝設備前請檢查設備清單：
接口說明
寬電壓電源輸入12-24V均可。485信號線接線時注意A/B兩條線不能接反，總線上多臺設備間地址不能沖突。
注意事項：請注意不要接錯線序，錯誤的接線會導致設備燒毀。
出廠默認提供0.6米長線材 ，客戶可根據需要按需延長線材或者順次接線。
注意在某些出廠批次中可能提供的線序中沒有黃色線，此時灰色線等價替換黃色線作用。
安裝說明
光照度變送器受入射角度影響比較大，因此建議如下兩種安裝形式：
1、與地平面水平安裝，使感光位置正對天空?？梢宰鳛楣潭ㄎ恢眠M(jìn)行全天測量。
2、如需測量當前實時光強度，則可使感光位置正對太陽光入射位置即可。
配置軟件安裝及使用
我司提供配套的“傳感器監控軟件”，可以方便的使用電腦讀取傳感器的參數，同時靈活的修改傳感器的設備ID和地址。
傳感器接入電腦

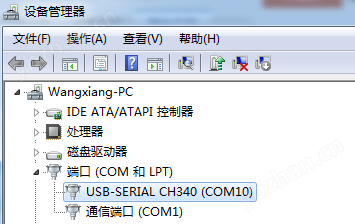

將傳感器通過USB轉485正確的連接電腦并提供供電后，可以在電腦中看到正確的COM口（“我的電腦—屬性—設備管理器—端口”里面查看COM端口）。
如上圖所示，此時您的串口號為COM10，請記住這個串口，需要在傳感器監控軟件中填入這個串口號。
如果在設備管理器中沒有發現COM口，則意味您沒有插入U(xiǎn)SB轉485或者沒有正確安裝驅動，請聯系技術人員取得幫助。
傳感器監控軟件的使用
配置界面如圖所示，首先根據3.1章節的方法獲取到串口號并選擇正確的串口，然后單擊自動獲取當前波特率和地址即可自動探測到當前485總線上的所有設備和波特率。請注意，使用軟件自動獲取時需要保證485總線上只有一個傳感器。
然后單擊連接設備后即可實時獲取傳感器數據信息。
如果您的設備是氣體濃度傳感器，則請?jiān)趥鞲衅黝愋吞庍x擇“氣體濃度傳感器”，甲醛傳感器選擇“甲醛變送器”，模擬量變送器選擇“模擬量變送模塊”，大氣壓傳感器選擇“大氣壓力傳感器”，光照度傳感器選擇“光照度20W”，氧氣傳感器選擇“氧氣變送器”，其他的傳感器均選擇默認的“無其他傳感器”。
修改波特率和設備ID
在斷開設備的情況下點擊通信設置中的設備波特率和設置地址即可完成相關的設置，請注意設置過后請重啟設備，然后“自動獲取當前的波特率和地址”后可以發現地址和波特率已經改成您需要的地址和波特率。
如果您需要使用modbus指令修改波特率和地址，您可以參見附錄“如何使用modbus指令修改波特率和地址”。
通信協議
通訊基本參數
數據幀格式定義
采用Modbus-RTU通訊規約，格式如下：
初始結構≥4字節的時間
地址碼=1字節
功能碼=1字節
數據區=N字節
錯誤校驗=16位CRC碼
結束結構≥4字節的時間
地址碼：為變送器的功能指示，本變送器只用到功能碼0x03(讀取寄存器數據)。
數據區：數據區是具體地址，在通訊網絡中是的(出廠默認0x01)。
功能碼：主機所發指令通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
問詢幀
應答幀
寄存器地址
通訊協議示例以及解釋
讀取設備地址0x01的光照度值
問詢幀
應答幀（例如讀到光照度為132854Lux）
光照度計算說明：
000206F6H(十六進制)=132854=>光照度=132854Lux
光照度傳感器廣泛適用于農業大棚、花卉培養等需要光照度監測的場合。傳感器內輸入電源，感應探頭，信號輸出三部分隔離。安全可靠，外觀美觀，安裝方便。
功能特點
光照度傳感器產品采用高靈敏度的感光探頭，信號穩定，精度高。具有測量范圍寬、線形度好、防水性能好、使用方便、便于安裝、傳輸距離遠等特點。
主要參數
基本參數
| 參數名稱 | 參數內容 |
| 直流供電（默認） | 12-24V DC |
| 耗電 | ≤0.15W（@12V DC , 25℃） |
| 光照強度精度 | ±5%(25℃) |
| 光照強度 | 0-65535Lux/0-20萬Lux |
| 長期穩定性（光照強度） | ≤5%/y |
| 輸出信號 | RS485輸出(Mondbus協議) |
| 工作壓力范圍 | 0.9-1.1atm |
如圖1所示，波長在580nm左右最準確，比例系數為1.
如圖2所示角度對光照準確度影響較大，用戶使用時應注意角度的變化，以正上方為照射基準。
圖3.不同溫度影響示意圖
如上圖所示溫度對光照模塊影響較小，溫度在20攝氏度左右準確度，隨溫度的逐漸升高（下降），呈線性變化。
探頭參數與選型
| 型號 | 量程 | 適用范圍 | 分辨率 |
| 20W | 200000Lux | 室外日光強測量 | 1Lux |
| 6W | 65535Lux | 室內光強度測量 | 1Lux |
系統框架圖
本傳感器可以連接單獨使用，首先使用12V直流電源供電，設備可以直接連接帶有485接口的PLC，可以通過485接口芯片連接單片機。通過后文指定的modbus協議對單片機和PLC進行編程即可配合傳感器使用。同時使用USB轉485即可與電腦連接，使用我公司提供的傳感器配置工具進行配置和測試。
設備安裝前檢查
安裝設備前請檢查設備清單：
| 名稱 | 數量 |
| 高精度傳感器 | 1臺 |
| 12V防水電源 | 1臺（選配） |
| USB轉485設備 | 1臺（選配） |
| 保修卡/合格證 | 1份 |
寬電壓電源輸入12-24V均可。485信號線接線時注意A/B兩條線不能接反，總線上多臺設備間地址不能沖突。
| 線色 | 說明 | |
| 電源 | 棕色 | 電源正（12-24V DC） |
| 黑色 | 電源負 | |
| 通信 | 黃(灰)色 | 485-A |
| 藍色 | 485-B |
出廠默認提供0.6米長線材 ，客戶可根據需要按需延長線材或者順次接線。
注意在某些出廠批次中可能提供的線序中沒有黃色線，此時灰色線等價替換黃色線作用。
安裝說明
光照度變送器受入射角度影響比較大，因此建議如下兩種安裝形式：
1、與地平面水平安裝，使感光位置正對天空?？梢宰鳛楣潭ㄎ恢眠M(jìn)行全天測量。
2、如需測量當前實時光強度，則可使感光位置正對太陽光入射位置即可。
配置軟件安裝及使用
我司提供配套的“傳感器監控軟件”，可以方便的使用電腦讀取傳感器的參數，同時靈活的修改傳感器的設備ID和地址。
傳感器接入電腦
將傳感器通過USB轉485正確的連接電腦并提供供電后，可以在電腦中看到正確的COM口（“我的電腦—屬性—設備管理器—端口”里面查看COM端口）。
如果在設備管理器中沒有發現COM口，則意味您沒有插入U(xiǎn)SB轉485或者沒有正確安裝驅動，請聯系技術人員取得幫助。
傳感器監控軟件的使用
配置界面如圖所示，首先根據3.1章節的方法獲取到串口號并選擇正確的串口，然后單擊自動獲取當前波特率和地址即可自動探測到當前485總線上的所有設備和波特率。請注意，使用軟件自動獲取時需要保證485總線上只有一個傳感器。
然后單擊連接設備后即可實時獲取傳感器數據信息。
如果您的設備是氣體濃度傳感器，則請?jiān)趥鞲衅黝愋吞庍x擇“氣體濃度傳感器”，甲醛傳感器選擇“甲醛變送器”，模擬量變送器選擇“模擬量變送模塊”，大氣壓傳感器選擇“大氣壓力傳感器”，光照度傳感器選擇“光照度20W”，氧氣傳感器選擇“氧氣變送器”，其他的傳感器均選擇默認的“無其他傳感器”。
修改波特率和設備ID
在斷開設備的情況下點擊通信設置中的設備波特率和設置地址即可完成相關的設置，請注意設置過后請重啟設備，然后“自動獲取當前的波特率和地址”后可以發現地址和波特率已經改成您需要的地址和波特率。
如果您需要使用modbus指令修改波特率和地址，您可以參見附錄“如何使用modbus指令修改波特率和地址”。
通信協議
通訊基本參數
| 參數 | 內容 |
| 編碼 | 8位二進制 |
| 數據位 | 8位 |
| 奇偶校驗位 | 無 |
| 停止位 | 1位 |
| 錯誤校準 | CRC冗長循環碼 |
| 波特率 | 2400bps/4800bps/9600bps可設，出廠默認為9600bps |
采用Modbus-RTU通訊規約，格式如下：
初始結構≥4字節的時間
地址碼=1字節
功能碼=1字節
數據區=N字節
錯誤校驗=16位CRC碼
結束結構≥4字節的時間
地址碼：為變送器的功能指示，本變送器只用到功能碼0x03(讀取寄存器數據)。
數據區：數據區是具體地址，在通訊網絡中是的(出廠默認0x01)。
功能碼：主機所發指令通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
問詢幀
| 地址碼 | 功能碼 | 寄存器起始地址 | 寄存器長度 | 校驗碼低位 | 校驗碼高位 |
| 1字節 | 1字節 | 2字節 | 2字節 | 1字節 | 1字節 |
| 地址碼 | 功能碼 | 有效字節數 | 數據區 | 第二數據區 | 第N數據區 |
| 1字節 | 1字節 | 2字節 | 2字節 | 2字節 | 2字節 |
| 寄存器地址 | PLC組態地址 | 內容 | 操作 |
| 0007H | 40008 | 光照度(高字節)(單位1Lux) | 只讀 |
| 0008H | 40009 | 光照度(低字節)(單位1Lux) | 只讀 |
| 0100H | 40101 | 設備地址（0-252） | 讀寫 |
| 0101H | 40102 | 波特率（2400/4800/9600） | 讀寫 |
讀取設備地址0x01的光照度值
問詢幀
| 地址碼 | 功能碼 | 起始地址 | 數據長度 | 校驗碼低位 | 校驗碼高位 |
| 0x01 | 0x03 | 0x00 0x07 | 0x00 0x02 | 0x75 | 0xCA |
| 地址碼 | 功能碼 | 返回有效字節數 | 數據區 | 校驗碼低位 | 校驗碼高位 |
| 0x01 | 0x03 | 0x04 | 0x00 0x02 0x06 0xF6 | 0xD8 | 0x15 |
000206F6H(十六進制)=132854=>光照度=132854Lux
