PPM-S3系列濺射薄膜壓力芯體

產品概述：

PPM-S3系列濺射薄膜壓力芯體（合金薄膜壓力傳感器CYB 系列PPM-216A系列 PPM-241BY系列）是為我國九十年代的航天軍事應用而開發的產品。濺射薄膜壓力芯體其利用離子束濺射薄膜技術結合的微電子工藝技術制造而成的不銹鋼彈性膜片。離子束濺射在電阻合金材料上，在膜片上制作了組成惠斯登電橋的合金薄膜應變電阻，膜片變形使電阻的幾何尺寸和阻值發生改變,電橋輸出相應電信號。薄膜應變電阻與彈性體“融”為一體,組成全金屬型敏感元件,無任何粘貼劑和緊固件, 可長期在-70～200℃工作溫度下穩定工作。

產品特點：

濺射薄膜壓力芯體（合金薄膜壓力傳感器CYB1B14 CYB1B31 CYB1B11 PPM-216A PPM-241BY）具有準確度高，工作溫度范圍寬，溫漂小，高穩定，高可靠，抗振動，抗沖擊，抗輻射的工作特性。濺射薄膜壓力芯體因使用微束脈沖亞弧焊和激光焊，具有防水、防潮功能，在各種惡劣的環境下能長期穩定的工作。

產品應用：

濺射薄膜壓力芯體廣泛應用于航空、航天、交通、水利、電力、工程機械、汽車制造、船舶制造、石油化工、冶金制造、醫療設備、食品加工等多種自控和測量行業。

主要技術參數 ：

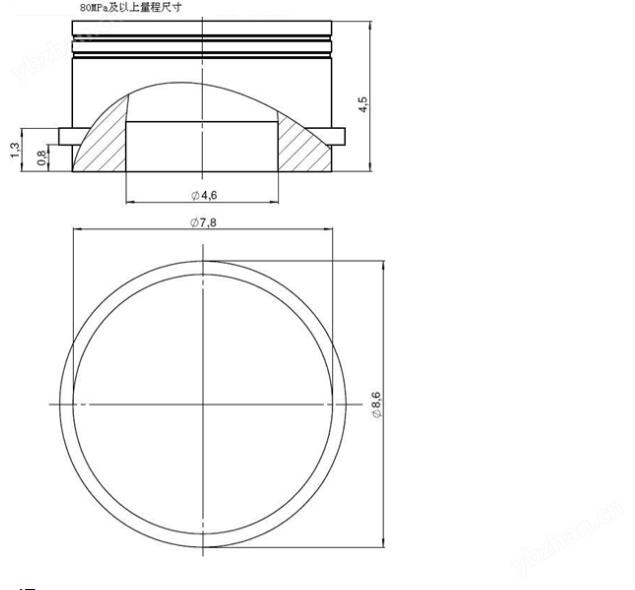

外形結構：

部分產品圖片：

濺射薄膜部分“OEM”壓力敏感芯片

PPM-S3-B1尺寸（大信號、穩定型）：

壓力量程：0～2MPa、6MPa、7MPa、16MPa、40MPa、80MPa、160MPa、300MPa

使用溫度：-65℃～90℃、125℃、200℃ 可選擇

輸出靈敏度：約2.0mV/V、約5.0 mV/V 可選擇

準確度：0.05%F.S～0.25%F.S之間

絕緣強度：500VAC/500MΩ以

型號：PPM-S3-B2

量程：0.5MPa、0.7MPa、1MPa、2MPa、3.5MPa、5MPa、7MPa、10MPa、16MPa、25MPa、40MPa、70MPa、100MPa、160MPa、220MPa 可選擇

使用溫度：-65℃～90℃…125℃…150℃可選擇

輸出靈敏度：約2.0mV/V

準確度：0.05%F.S～0.25%F.S之間

絕緣強度：100VAC/50MΩ以上

型號：PPM-S3-B3（大信號、經濟型）：

量程： 5MPa、10MPa、16MPa、25MPa、40MPa、80MPa、120MPa、200MPa可選擇

使用溫度：-65℃～200℃

輸出靈敏度：約5.0mV/V

準確度：0.2%F.S～0.5%F.S之間

絕緣強度：500VAC/500MΩ以上

型號：PPM-S3-B4

量程： 1MPa、3MPa、5MPa、10MPa、16MPa、25MPa 40MPa、60MPa、80MPa、120MPa、150MPa可選擇

使用溫度：-65℃～150℃

輸出靈敏度：約1.5mV/V

準確度：0.05%F.S～0.2%F.S之間

絕緣強度：200VAC/100MΩ以上

PPM-S3-B4-C  （“0”密封圈結構）

PPM-S3-B4-D(“O”密封圈封裝超小型結構)

PPM-S3-B5尺寸（高溫穩定型）：

壓力量程：0～2MPa、6MPa、16MPa、40MPa、80MPa、200MPa、300MPa

使用溫度：-65℃～125℃、200℃、250℃ 可選擇

輸出靈敏度：約2.0mV/V

準確度：0.05%F.S～0.25%F.S之間

絕緣強度：500VAC/500MΩ以上
